Пристрій для циркуляційної обробки матеріалів

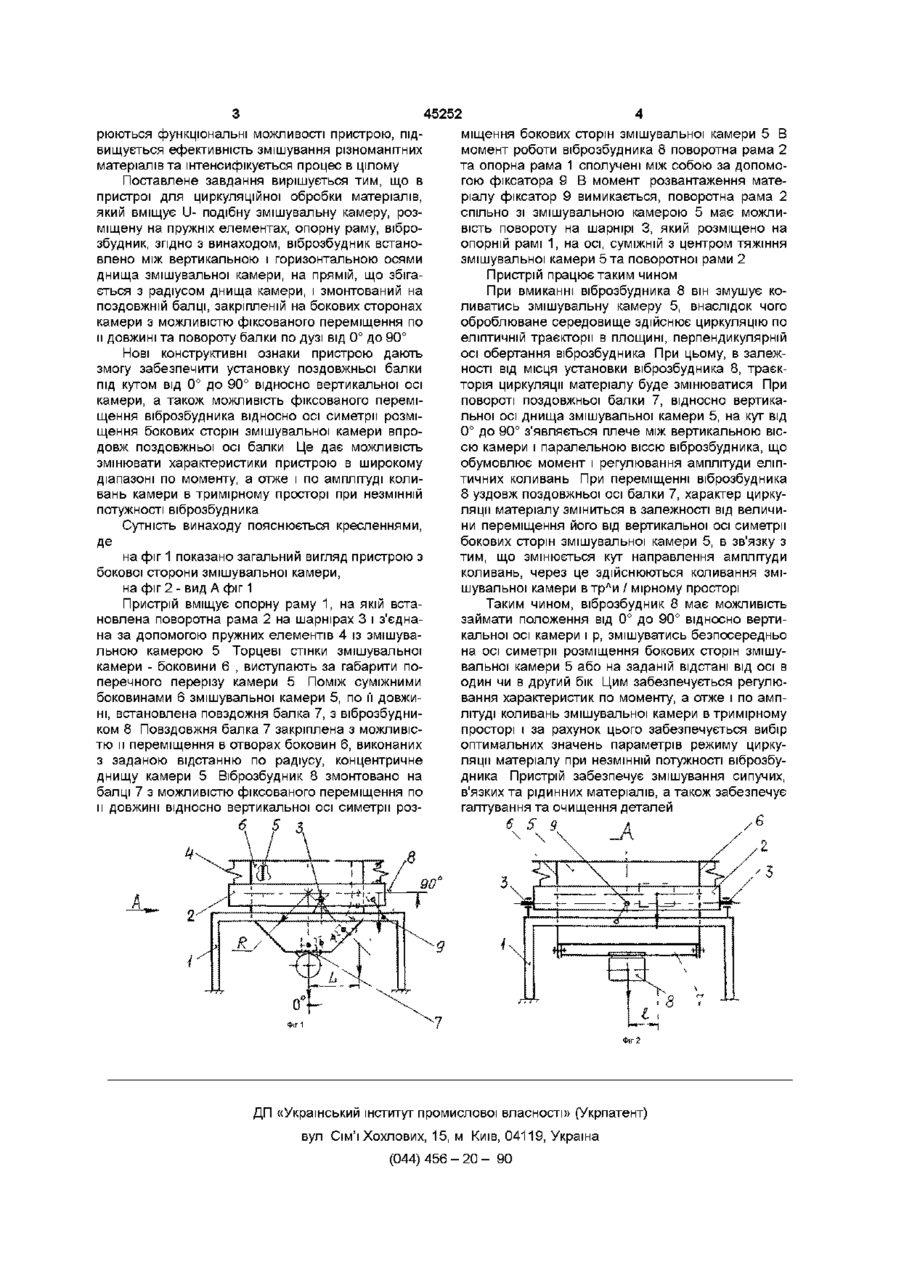

Пристрій для циркуляційної обробки матеріалів, який включає U-подібну змішувальну ка меру, установлену на пружних елементах, опорну раму, віброзбудник, який відрізняється тим, що віброзбудник установлений проміж вертикальною і горизонтальною осями днища змішувальної камери, на прямій, що збігається з радіусом днища камери, і змонтований на поздовжній балці, закріпленій на бокових сторонах камери з можливістю фіксованого переміщення по її довжині та повороту балки по дузі від 0° до 90° Винахід відноситься до вібраційних пристроїв для змішування сипучих, в'язких та рідинних матеріалів, а також для гаптування та обчищення деталей і може знайти застосування в машинобудівній, будівельній, ХІМІЧНІЙ галузях народного господарства Відомий змішувач сипучих матеріалів, який містить в собі корпус із похилою боковою поверхнею і розміщені на ній на різних рівнях імпульсні пристрої для впливу на матеріал, в якому корпус виконано звуженим донизу, його бокова поверхня нахилена до горизонтальної площини під кутом ЗО - 60, при цьому відстань від імпульсних пристроїв нижнього рівня до нижнього краю бокової поверхні не більше їх радіусів дії, відстань між сусідніми імпульсними пристроями по боковій поверхні не більша від суми радіусів дії ВІДПОВІДНИХ імпульсних пристроїв ( АССРСР № 1724346, mB01F 11/00, Заявл 07 08 89, Опубл Бюл №13,1992) Проте, для реалізації інтенсивного режиму циркуляції матеріалу в об'ємі змішувача при роботі імпульсних пристроїв, розміщених на різних рівнях, необхідне використання автоматизованих систем управління, що ускладнює та здорожує змішувач Відомий пристрій для вібраційної обробки матеріалів, який містить U-подібну робочу камеру, яка складається з двох симетричних відносно поздовжньої осі частин, облицьованих еластичним матеріалом Частини камери з'єднані між собою ексцентриковими шарнірами з двома однаковими, але протилежно направленими ексцентриситетами, зв'язаними за допомогою вала та еластичної муфти з електродвигуном Бокові частини робочої камери через пружні елементи за допомогою шарнірів спираються на основу ( Бердик П С , Ярошенко Л В -Вібраційні технологічні машини з просторовими коливаннями робочих органів - Вінниця, Видавничий центр ВДСП -1998 С 97-99) Описана конструкція також складна і не забезпечує регулювання амплітуди коливань змішувальної камери, а, ВІДПОВІДНО, І циркуляції матеріалу Найбільш близьким по технічній сутності та досягаемому результату (прототип) є вібраційний змішувач сипучих матеріалів, який вміщує змішувальну камеру та вібраційний привід зворотньопоступальної дії, які встановлені на рамі, відрізняється тим, що вібраційний привід закріплено на рамі під кутом 30-60 , а змішувальна камера виконана звуженою до дна і обладнана двохпозиційним фіксуючим пристроєм, причому привід виконано у вигляді електромагнітного віброзбудника з реактивною масою, та динамічним гасником коливань ( А С СРСР № 803959, кл B01F 11/00, Заявл 22 09 78, Опубл Бюл №6,1981) Однак в цій конструкції змішувача відсутня можливість регулювання амплітуди коливань В основу винаходу поставлено завдання удосконалення пристрою для циркуляційної обробки матеріалів, в якому за рахунок взаємного розміщення змішувальної камери та віброзбудника забезпечується регулювання моменту, а, ВІДПОВІДНО, й амплітуди коливань змішувальної камери, і за рахунок цього забезпечується вибір оптимальних значень параметрів режиму обробки матеріалу при незмінній потужності віброзбудника, розши ю ю 45252 рюються функціональні можливості пристрою, підвищується ефективність змішування різноманітних матеріалів та інтенсифікується процес в цілому Поставлене завдання вирішується тим, що в пристрої для циркуляційної обробки матеріалів, який вміщує U- подібну змішувальну камеру, розміщену на пружніх елементах, опорну раму, віброзбудник, згідно з винаходом, віброзбудник встановлено між вертикальною і горизонтальною осями днища змішувальної камери, на прямій, що збігається з радіусом днища камери, і змонтований на поздовжній балці, закріпленій на бокових сторонах камери з можливістю фіксованого переміщення по м довжині та повороту балки по дузі від 0° до 90° Нові конструктивні ознаки пристрою дають змогу забезпечити установку поздовжньої балки під кутом від 0° до 90° відносно вертикальної осі камери, а також можливість фіксованого переміщення віброзбудника відносно осі симетрії розміщення бокових сторін змішувальної камери впродовж поздовжньої осі балки Це дає можливість змінювати характеристики пристрою в широкому діапазоні по моменту, а отже і по амплітуді коливань камери в тримірному просторі при незмінній потужності віброзбудника Сутність винаходу пояснюється кресленнями, Де на фіг 1 показано загальний вигляд пристрою з бокової сторони змішувальної камери, на фіг 2 - вид А фіг 1 Пристрій вміщує опорну раму 1, на якій встановлена поворотна рама 2 на шарнірах 3 і з'єднана за допомогою пружних елементів 4 із змішувальною камерою 5 Торцеві стінки змішувальної камери - боковини 6 , виступають за габарити поперечного перерізу камери 5 Поміж суміжними боковинами 6 змішувальної камери 5, по її довжині, встановлена повздожня балка 7, з віброзбудником 8 Повздовжня балка 7 закріплена з можливістю и переміщення в отворах боковин 6, виконаних з заданою відстанню по радіусу, концентричне днищу камери 5 Віброзбудник 8 змонтовано на балці 7 з можливістю фіксованого переміщення по и довжині відносно вертикальної осі симетрії роз $ 5 З, міщення бокових сторін змішувальної камери 5 В момент роботи віброзбудника 8 поворотна рама 2 та опорна рама 1 сполучені між собою за допомогою фіксатора 9 В момент розвантаження матеріалу фіксатор 9 вимикається, поворотна рама 2 спільно зі змішувальною камерою 5 має можливість повороту на шарнірі 3, який розміщено на опорній рамі 1, на осі, суміжній з центром тяжіння змішувальної камери 5 та поворотної рами 2 Пристрій працює таким чином При вмиканні віброзбудника 8 він змушує коливатись змішувальну камеру 5, внаслідок чого оброблюване середовище здійснює циркуляцію по еліптичній траєкторії в площині, перпендикулярній осі обертання віброзбудника При цьому, в залежності від місця установки віброзбудника 8, траєкторія циркуляції матеріалу буде змінюватися При повороті поздовжньої балки 7, відносно вертикальної осі днища змішувальної камери 5, на кут від 0° до 90° з'являється плече між вертикальною віссю камери і паралельною віссю віброзбудника, що обумовлює момент і регулювання амплітуди еліптичних коливань При переміщенні віброзбудника 8 уздовж поздовжньої осі балки 7, характер циркуляції матеріалу зміниться в залежності від величини переміщення його від вертикальної осі симетрії бокових сторін змішувальної камери 5, в зв'язку з тим, що змінюється кут направлення амплітуди коливань, через це здійснюються коливання змішувальної камери в тр л и / мірному просторі Таким чином, віброзбудник 8 має можливість займати положення від 0° до 90° відносно вертикальної осі камери і р, змішуватись безпосередньо на осі симетрії розміщення бокових сторін змішувальної камери 5 або на заданій відстані від осі в один чи в другий бік Цим забезпечується регулювання характеристик по моменту, а отже і по амплітуді коливань змішувальної камери в тримірному просторі і за рахунок цього забезпечується вибір оптимальних значень параметрів режиму циркуляції матеріалу при незмінній потужності віброзбудника Пристрій забезпечує змішування сипучих, в'язких та рідинних матеріалів, а також забезпечує гаптування та очищення деталей 6 5 3 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
