Пристрій для електроіскрової обробки електропровідних матеріалів та виробів із них

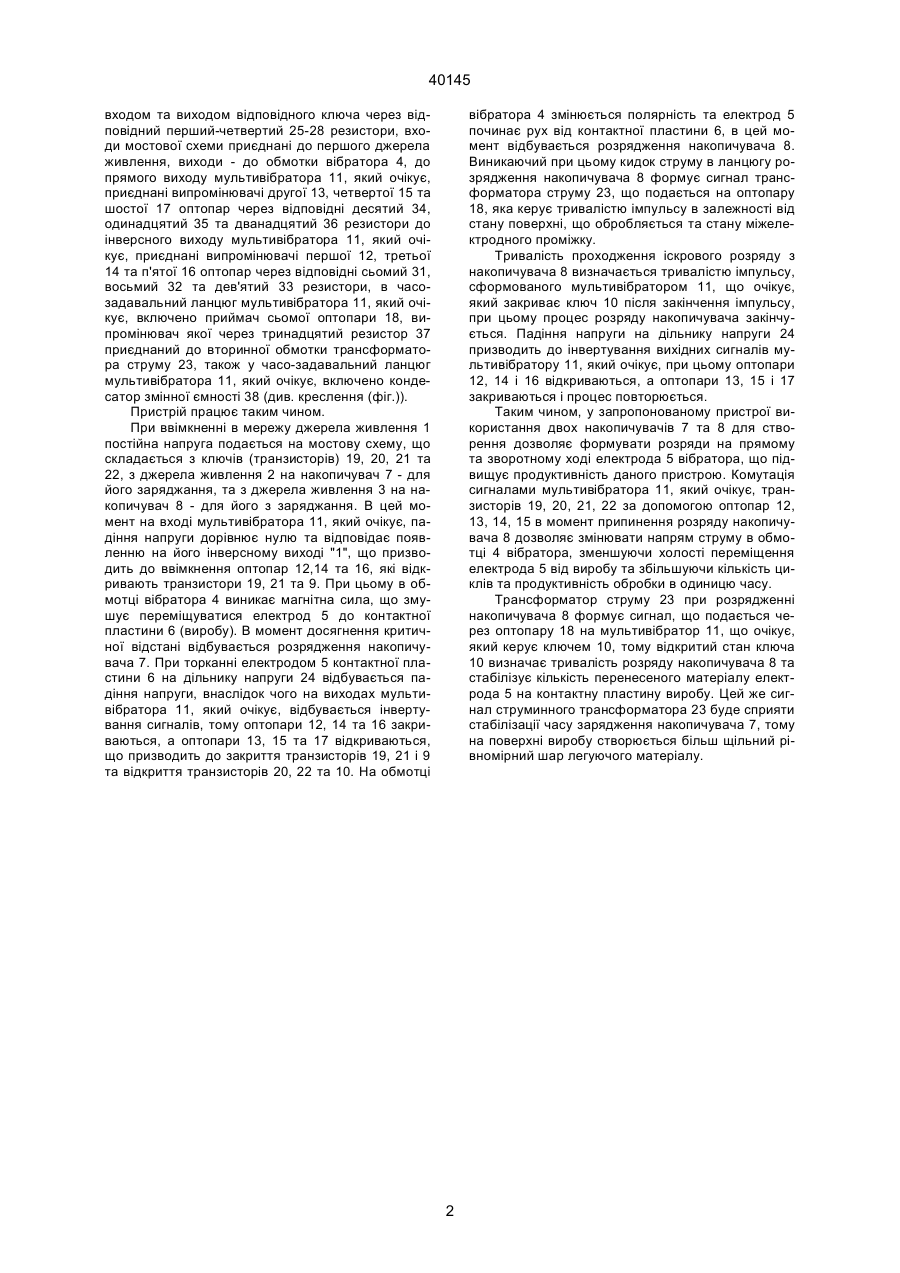

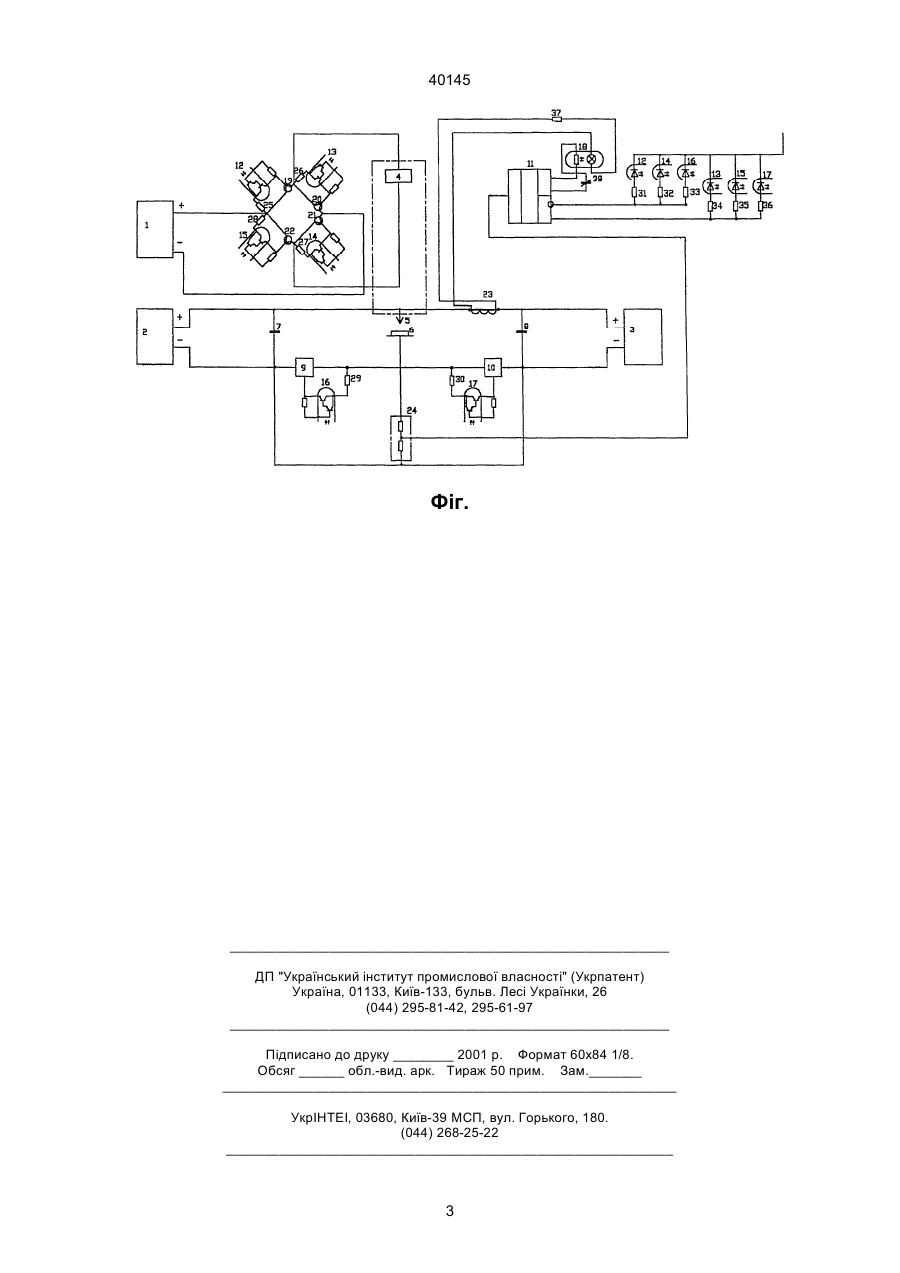

Пристрій для електроіскрової обробки електропровідних матеріалів та виробів із них, що містить джерела живлення, обмотку та електрод вібратора, контактну пластину, очікуючий мультивібратор, трансформатор струму, дільник напруги, перший-четвертий транзистори, що включені в мостову схему, перший-четвертий резистори, першучетверту оптопари, відрізняється тим, що для підвищення продуктивності обробки за рахунок використання дворозрядної, в одному робочому цик 40145 входом та виходом відповідного ключа через відповідний перший-четвертий 25-28 резистори, входи мостової схеми приєднані до першого джерела живлення, виходи - до обмотки вібратора 4, до прямого виходу мультивібратора 11, який очікує, приєднані випромінювачі другої 13, четвертої 15 та шостої 17 оптопар через відповідні десятий 34, одинадцятий 35 та дванадцятий 36 резистори до інверсного виходу мультивібратора 11, який очікує, приєднані випромінювачі першої 12, третьої 14 та п'ятої 16 оптопар через відповідні сьомий 31, восьмий 32 та дев'ятий 33 резистори, в часозадавальний ланцюг мультивібратора 11, який очікує, включено приймач сьомої оптопари 18, випромінювач якої через тринадцятий резистор 37 приєднаний до вторинної обмотки трансформатора струму 23, також у часо-задавальний ланцюг мультивібратора 11, який очікує, включено кондесатор змінної ємності 38 (див. креслення (фіг.)). Пристрій працює таким чином. При ввімкненні в мережу джерела живлення 1 постійна напруга подається на мостову схему, що складається з ключів (транзисторів) 19, 20, 21 та 22, з джерела живлення 2 на накопичувач 7 - для його заряджання, та з джерела живлення 3 на накопичувач 8 - для його з заряджання. В цей момент на вході мультивібратора 11, який очікує, падіння напруги дорівнює нулю та відповідає появленню на його інверсному виході "1", що призводить до ввімкнення оптопар 12,14 та 16, які відкривають транзистори 19, 21 та 9. При цьому в обмотці вібратора 4 виникає магнітна сила, що змушує переміщуватися електрод 5 до контактної пластини 6 (виробу). В момент досягнення критичної відстані відбувається розрядження накопичувача 7. При торканні електродом 5 контактної пластини 6 на дільнику напруги 24 відбувається падіння напруги, внаслідок чого на виходах мультивібратора 11, який очікує, відбувається інвертування сигналів, тому оптопари 12, 14 та 16 закриваються, а оптопари 13, 15 та 17 відкриваються, що призводить до закриття транзисторів 19, 21 і 9 та відкриття транзисторів 20, 22 та 10. На обмотці вібратора 4 змінюється полярність та електрод 5 починає рух від контактної пластини 6, в цей момент відбувається розрядження накопичувача 8. Виникаючий при цьому кидок струму в ланцюгу розрядження накопичувача 8 формує сигнал трансформатора струму 23, що подається на оптопару 18, яка керує тривалістю імпульсу в залежності від стану поверхні, що обробляється та стану міжелектродного проміжку. Тривалість проходження іскрового розряду з накопичувача 8 визначається тривалістю імпульсу, сформованого мультивібратором 11, що очікує, який закриває ключ 10 після закінчення імпульсу, при цьому процес розряду накопичувача закінчується. Падіння напруги на дільнику напруги 24 призводить до інвертування вихідних сигналів мультивібратору 11, який очікує, при цьому оптопари 12, 14 і 16 відкриваються, а оптопари 13, 15 і 17 закриваються і процес повторюється. Таким чином, у запропонованому пристрої використання двох накопичувачів 7 та 8 для створення дозволяє формувати розряди на прямому та зворотному ході електрода 5 вібратора, що підвищує продуктивність даного пристрою. Комутація сигналами мультивібратора 11, який очікує, транзисторів 19, 20, 21, 22 за допомогою оптопар 12, 13, 14, 15 в момент припинення розряду накопичувача 8 дозволяє змінювати напрям струму в обмотці 4 вібратора, зменшуючи холості переміщення електрода 5 від виробу та збільшуючи кількість циклів та продуктивність обробки в одиницю часу. Трансформатор струму 23 при розрядженні накопичувача 8 формує сигнал, що подається через оптопару 18 на мультивібратор 11, що очікує, який керує ключем 10, тому відкритий стан ключа 10 визначає тривалість розряду накопичувача 8 та стабілізує кількість перенесеного матеріалу електрода 5 на контактну пластину виробу. Цей же сигнал струминного трансформатора 23 буде сприяти стабілізації часу зарядження накопичувача 7, тому на поверхні виробу створюється більш щільний рівномірний шар легуючого матеріалу. 2 40145 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
