Кільцеве кріплення гірничих виробок

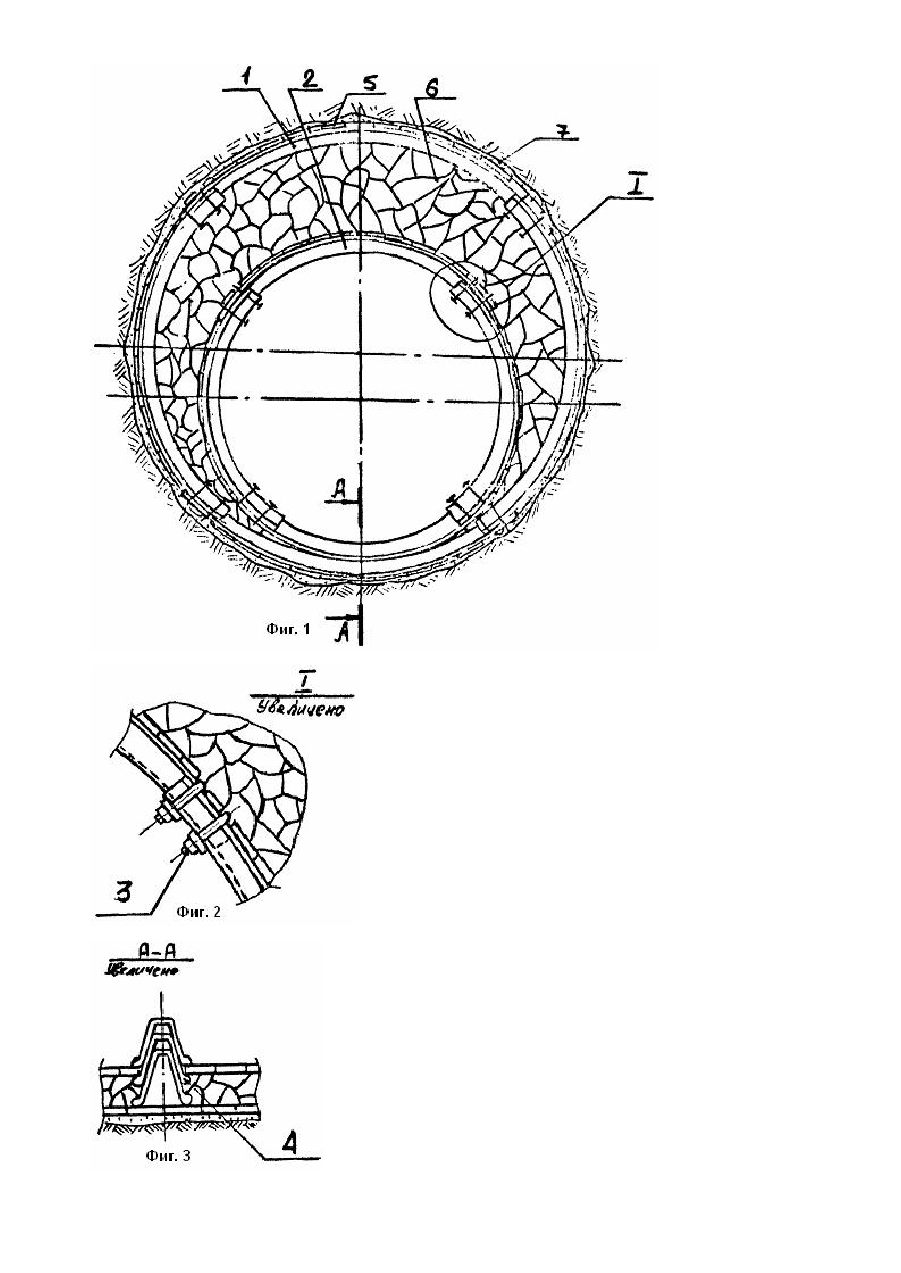

Изобретение относится к горному делу, в частности к крепи капитальных и подготовительных горных выработок, проводимых по породам, склонным к большим деформациям. Известна кольцевая крепь для горизонтальных и наклонных горных выработок [1], состоящая из двух поджимных колец, выполненных из сегментов из спецпрофиля, расположенных эксцентрично, т.е. меньшее кольцо находится внутри большого, они (кольца) имеют общую вертикальную ось и одну общую точку касания внизу, кольца соединены между собой хомута, между кольцами располагаются демпфирующие элементы. Недостатком такой крепи является большая стоимость пружин сжатия, расположенных между кольцами, сложность их монтажа, невозможность их повторного использования. В основу изобретения поставлена задача усовершенствования кольцевой крепи горных выработок путем изменения демпфирующих элементов, что упрощает конструкцию крепи и ее монтаж и таким образом позволяет частично утилизировать породы, поступающие из проходческого забоя и удешевить конструкцию крепи. Поставленная задача решается тем, что в кольцевой крепи горных выработок, включающей два поджимных кольца, установленных эксцентрично относительно друг друга, выполненных из сегментов из спецпрофиля, соединенных между собой хомутами и установленных между кольцами демпфирующи х элементов, согласно изобретению, в качестве демпфирующи х элементов уложен податливый материал, отделенный от породы слоем цементно-песчаного тампонажного раствора. В качестве податливого материала используется песок, или порода, или зола. При увеличении давления происходит работа внешнего кольца а режиме податливости и параллельное уплотнение породы. расположенной между кольцами, происходит заполнение пустот в породе, далее при возрастании давления происходит работа внутреннего кольца в податливом режиме. На фиг. 1 изображай общий вид крепи в разрезе. На фиг. 2 - узел І (замок податливости). На фиг. 3 - сечение А-А на фи г.1. Крепь состоит из двух эксцентрично расположенных колец: внешнего 1 и внутреннего 2, собранных из сегментов посредством замка податливости 3, состоящего из хомуто в с комплектами крепежных деталей, в нижней точке крепи между кольцами расположен лежень 4, выполненный из спецпрофиля, например, СВП, поверхность колец затянута железобетонной затяжкой 5, между которой помещается порода (или другой материал) 6, для более равномерной работы крепи закрепное пространство заполняется цементно-песчаным тампонажним раствором 7. После возведения крепи в выработке, в результате взаимодействия ее с вмещающими породами, сначала начинает деформироваться внешнее кольцо 1, затем происходит деформация породного слоя 6, расположенного между кольцами, заполнение пустот, далее начинается деформация внутреннего кольца 2, которое в зависимости от силового воздействия на него, будет перемещаться, занимая устойчивое положение с нагрузкой. равномерно распределенной по всему контур у. Применение в качестве упругого элемента вместо пружин сжатия материала, заполняющего пространство между кольцами, обладающего возможностью деформироваться под воздействием внешних условий, например: (порода, зола, унос. песок и т.п.), уде шевляет стоимость крепи. процесс ее монтажа, позволяет частично утилизировать породу, поступающую из проходческого забоя.
