Піддатливе кріплення для підготовчих виробок

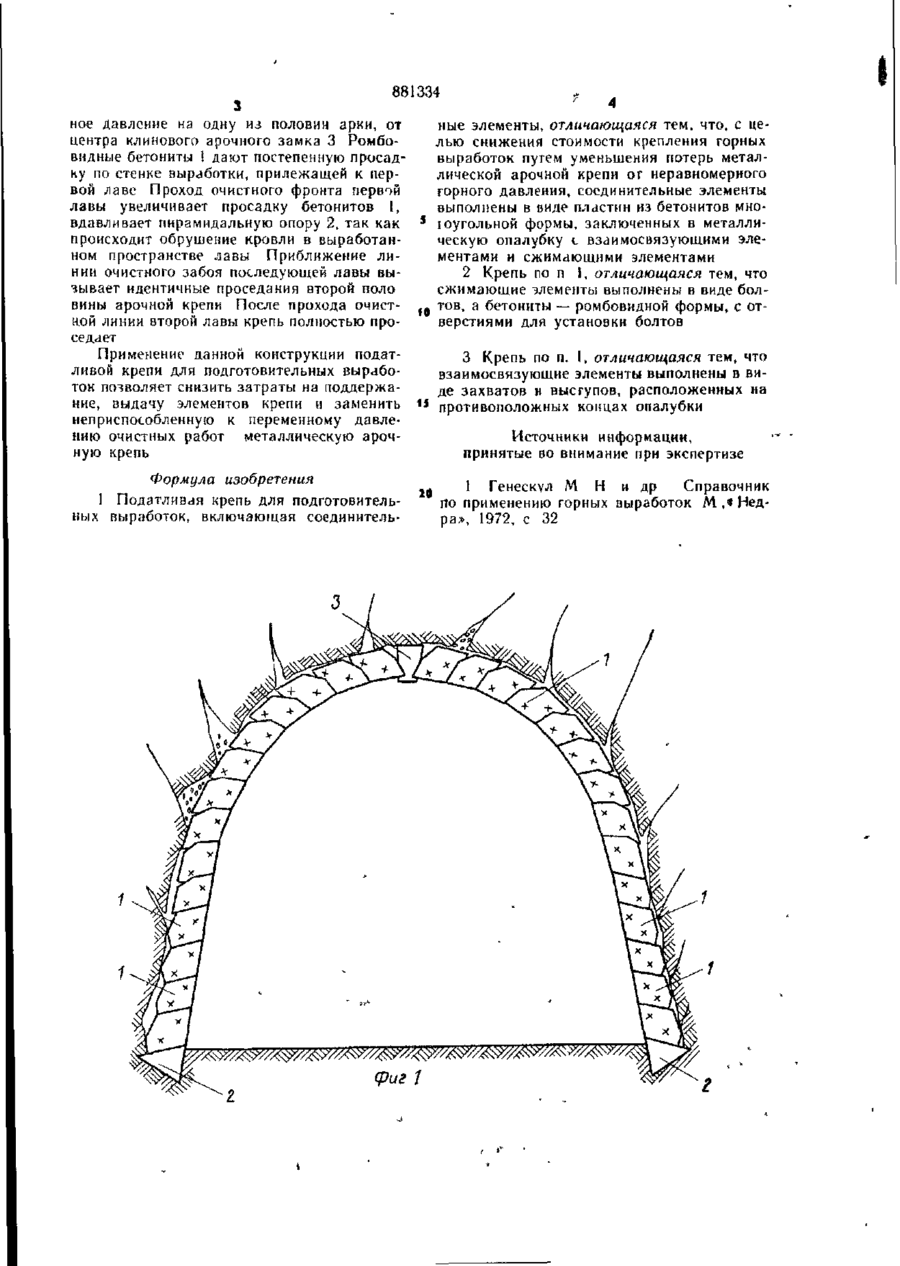

ОПИСАНИЕ ИЗОБРЕТЕНИЯ Союз Советски! Социалистических Республик в® К (.1)881334 АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву — (22) Заявлено 02.04.79 (21) 2744674/22-03 (51) М. Кл. 3 с присоединением заявки № — Государственные комитет СССР по м л і м изобретений щ опгрытин (72) Авторы изобретении E21DII/U (23) Приоритет — Опубликовано 15.11.81. Бюллетень №42 Дата опубликования описания 25.11.81 (53) УДК 622.281. .9(088.8) Г. И. Картавых, Е. М. Пономарев и Б. Н. Зкненко (71) Заявитель (54) ПОДАТЛИВАЯ КРЕПЬ ДЛЯ ПОДГОТОВИТЕЛЬНЫХ* ВЫРАБОТОК I с взаимосвязующими элементами и сжимаюИзобретение относится к угледобывающими элементами. щей промышленности и может быть испольСжимающие элементы выполнены в виде зовано в горнодобывающих отраслях. болтов, а бетониты — ромбовидной формы Известна металлическая арочная податс отверстиями для установки болтов. ливая крепь, с соединительными элементаВзанмосвязующне элементы выполнены в ми, которая имеет значительную просадку за виде захватов и выступов, расположенных счет взаимного трения стоек и арки при на противоположных концах опалубки. равномерном горном давлении {!]. На фиг. 1 изображена крепь, общий вид; Под воздействием неравномерного по шина фиг. 2 — отдельный бетонит крепи в сборине выработки давления от двух очистных ре. забоев, проседает вначале одна сторона арПодатливая крепь для подготовительных кн, а затем вторая. Поочередная просадка 10 выработок собирается из отдельных бетонив податливых звеньях крепи, приводит к тотов 1 ромбической формы, пирамидальных му, что арка деформируется, разрываются опор 2 и клинового арочного замка Э. Ромбосоединительные хомуты, после чего крепь видный бетонит 1 состоит из искусственного невозможно извлечь. Потери мета л л окреп и камня ромбической формы 4 с отверстиями составляют 80—90%. Извлеченную металлическую крепь трудно выдавать по загро- 1 5 и металлической опалубки 5, сжатой болтами 6. Каждая пластина металлической опаможденным оборудованием выработкам. лубки 5 имеет захват 7 и выступ 8. ПирамиЦель изобретения — снижение стоимосдальные опоры содержат направляющие ти крепления горных выработок путем уменьзахваты. шения потерь металлической прочной крепи До начала влияния очистных работ крепь от неравномерного горного давления. Поставленная цель достигается тем, что 30 выработки находится в статистическом положении. соединительные элементы выполнены в виПриближающийся очистной фронт перде пластин из бетонитов многоугольной форвой по ходу лавы оказывает усиленное гормы, заключенных в металлическую опалубку 881334 ное давление на одну из половин арки, от ные элементы, отличающаяся тем, что, с цецентра клинового арочного замка 3 Ромболью снижения стоимости крепления горных видные бетониты і дают постепенную просадвыработок путем уменьшения потерь металку по стенке выработки, прилежащей к перлической арочной крепи or неравномерного вой лаве Проход очистного фронта первой горного давления, соединительные элементы лавы увеличивает просадку бетонитов 1, выполнены в виде пластин из бетонитов мновдавливает пирамидальную опору 2, так как * юугольной формы, заключенных в металлипроисходит обрушение кровли в выработанческую опалубку с взаимосвязующими эленом пространстве лавы Приближение лиментами и сжимающими элементами нии очистного забоя последующей лавы вы2 Крепь по п І, отличающаяся тем, что зывает идентичные проседания второй поло сжимающие элементы выполнены в виде болвины арочной крепи После прохода очист- ( 0 тов. а бетониты — ромбовидной формы, с отной линии второй лавы крепь полностью проверстиями для установки болтов седает Применение данной конструкции подат3 Крепь по п. 1, отличающаяся тем, что ливой крепи для подготовительных вырабовзаимосвязующие элементы выполнены в виде захватов и выступов, расположенных на ток позволяет снизить затраты на поддержание, выдачу элементов крепи и заменить « противоположных концах опалубки неприспособленную к переменному давлеИсточники информации, нию очистных работ металлическую арочпринятые во внимание при экспертизе ную крепь Формула изобретения 1 Податливая крепь для подготовительных выработок, включающая соединитель Фиг 1 1 Генескул М Н и др Справочник по применению горных выработок М ,< Недра», 1972, с 32 881334 • фиг Z Составитель Л. Смирнова Редактор Т Парфенова Техред А. БоЙкас Корректор А Ференц Заказ 9904/53 , Тираж 630 Подписное ВНИИПИ Государственного" комитета СССР по делай изобретений н открытий 113035. Москва, Ж — 3 5 , Раушская неб., л 4/5 Филиал ПТШ «Патент», г. Ужгород, ул. Проектная, 4
