Електроакустичний перетворювач

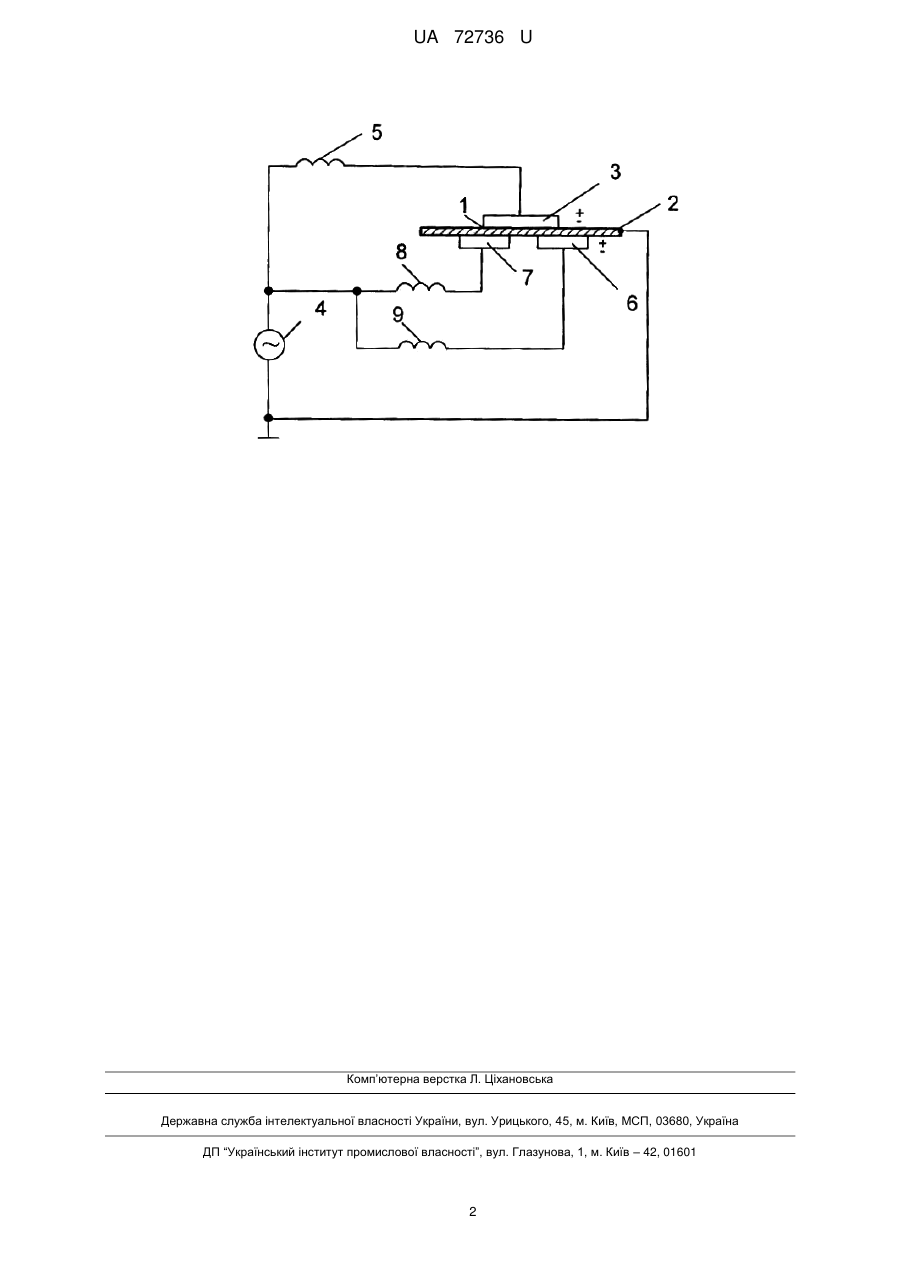

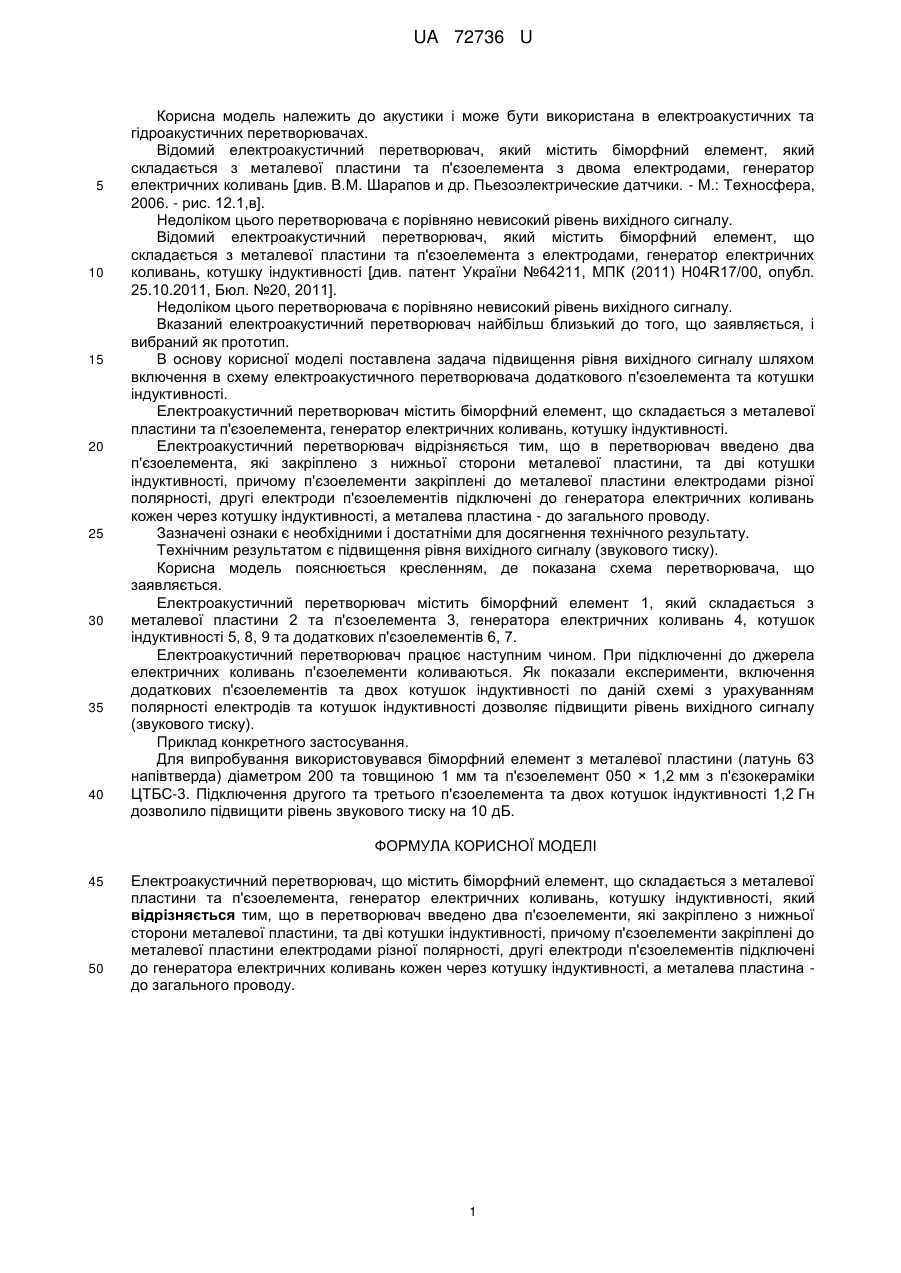

Реферат: Електроакустичний перетворювач містить біморфний елемент, що складається з металевої пластини та п'єзоелемента, генератор електричних коливань, котушку індуктивності. В перетворювач введено два п'єзоелемента, які закріплено з нижньої сторони металевої пластини, та дві котушки індуктивності. П'єзоелементи закріплені до металевої пластини електродами різної полярності. Другі електроди п'єзоелементів підключені до генератора електричних коливань кожен через котушку індуктивності. Металева пластина підключена до загального проводу. UA 72736 U (54) ЕЛЕКТРОАКУСТИЧНИЙ ПЕРЕТВОРЮВАЧ UA 72736 U UA 72736 U 5 10 15 20 25 30 35 40 Корисна модель належить до акустики і може бути використана в електроакустичних та гідроакустичних перетворювачах. Відомий електроакустичний перетворювач, який містить біморфний елемент, який складається з металевої пластини та п'єзоелемента з двома електродами, генератор електричних коливань [див. В.М. Шарапов и др. Пьезоэлектрические датчики. - Μ.: Техносфера, 2006. - рис. 12.1,в]. Недоліком цього перетворювача є порівняно невисокий рівень вихідного сигналу. Відомий електроакустичний перетворювач, який містить біморфний елемент, що складається з металевої пластини та п'єзоелемента з електродами, генератор електричних коливань, котушку індуктивності [див. патент України №64211, МПК (2011) Н04R17/00, опубл. 25.10.2011, Бюл. №20, 2011]. Недоліком цього перетворювача є порівняно невисокий рівень вихідного сигналу. Вказаний електроакустичний перетворювач найбільш близький до того, що заявляється, і вибраний як прототип. В основу корисної моделі поставлена задача підвищення рівня вихідного сигналу шляхом включення в схему електроакустичного перетворювача додаткового п'єзоелемента та котушки індуктивності. Електроакустичний перетворювач містить біморфний елемент, що складається з металевої пластини та п'єзоелемента, генератор електричних коливань, котушку індуктивності. Електроакустичний перетворювач відрізняється тим, що в перетворювач введено два п'єзоелемента, які закріплено з нижньої сторони металевої пластини, та дві котушки індуктивності, причому п'єзоелементи закріплені до металевої пластини електродами різної полярності, другі електроди п'єзоелементів підключені до генератора електричних коливань кожен через котушку індуктивності, а металева пластина - до загального проводу. Зазначені ознаки є необхідними і достатніми для досягнення технічного результату. Технічним результатом є підвищення рівня вихідного сигналу (звукового тиску). Корисна модель пояснюється кресленням, де показана схема перетворювача, що заявляється. Електроакустичний перетворювач містить біморфний елемент 1, який складається з металевої пластини 2 та п'єзоелемента 3, генератора електричних коливань 4, котушок індуктивності 5, 8, 9 та додаткових п'єзоелементів 6, 7. Електроакустичний перетворювач працює наступним чином. При підключенні до джерела електричних коливань п'єзоелементи коливаються. Як показали експерименти, включення додаткових п'єзоелементів та двох котушок індуктивності по даній схемі з урахуванням полярності електродів та котушок індуктивності дозволяє підвищити рівень вихідного сигналу (звукового тиску). Приклад конкретного застосування. Для випробування використовувався біморфний елемент з металевої пластини (латунь 63 напівтверда) діаметром 200 та товщиною 1 мм та п'єзоелемент 050 × 1,2 мм з п'єзокераміки ЦТБС-3. Підключення другого та третього п'єзоелемента та двох котушок індуктивності 1,2 Гн дозволило підвищити рівень звукового тиску на 10 дБ. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Електроакустичний перетворювач, що містить біморфний елемент, що складається з металевої пластини та п'єзоелемента, генератор електричних коливань, котушку індуктивності, який відрізняється тим, що в перетворювач введено два п'єзоелементи, які закріплено з нижньої сторони металевої пластини, та дві котушки індуктивності, причому п'єзоелементи закріплені до металевої пластини електродами різної полярності, другі електроди п'єзоелементів підключені до генератора електричних коливань кожен через котушку індуктивності, а металева пластина до загального проводу. 1 UA 72736 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
