Пристрій для аерації водоймищ

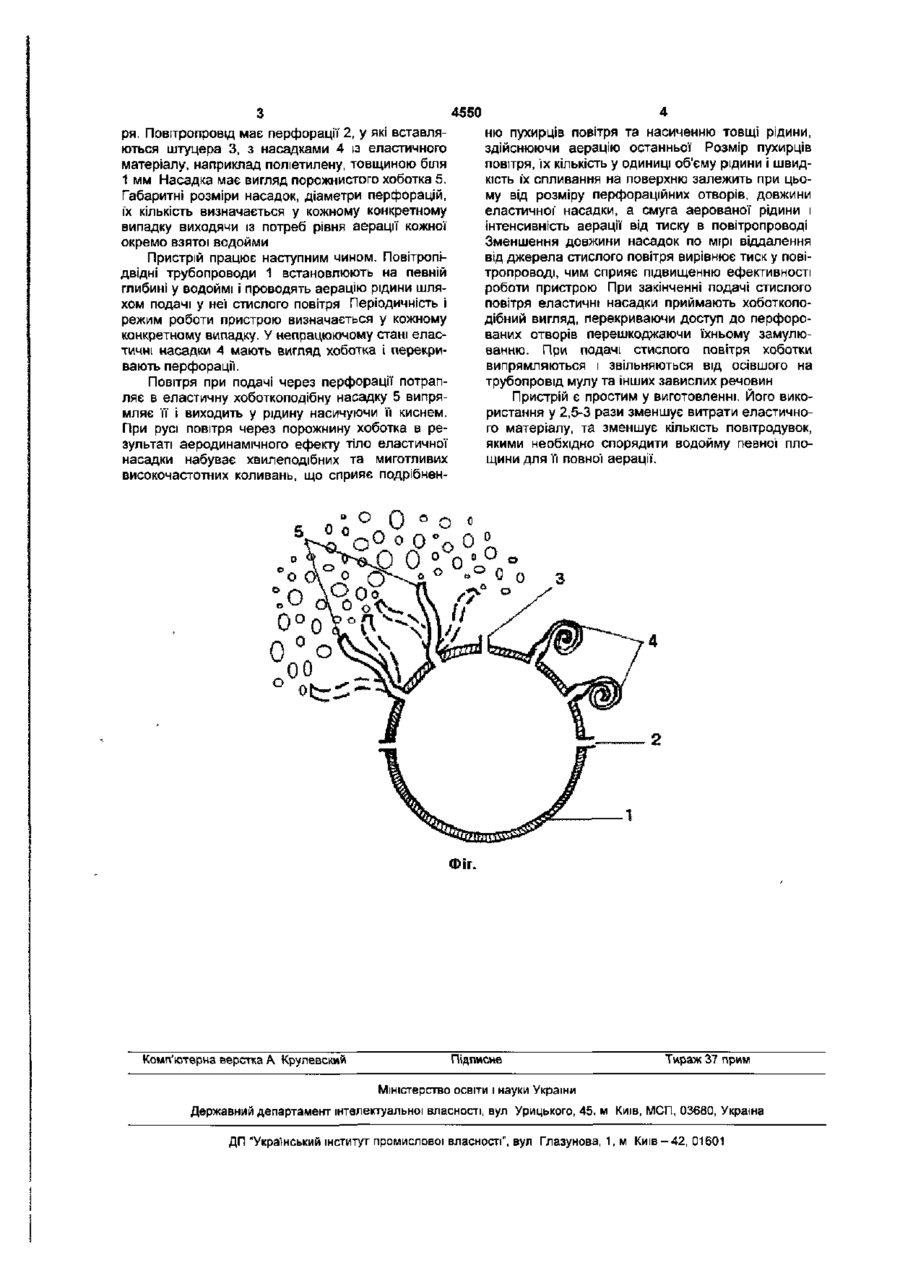

Пристрій для аерації водоймищ, який включає джерело стиснутого повітря та повітропровід з насадками для випуску повітря, який відрізняється тим, що верхнє півколо повітропроводу виконане перфорованим, а кожна перфорація обладнана штуцером з еластичною насадкою у вигляді порожнистого хоботка, довжина якого зменшується у міру віддаленості насадок від джерела стиснутого повітря. Корисна модель відноситься до техніки аерації води у водоймищах і може бути використана у рибоводних господарствах при розведенні і вирощуванні риб, а також при очищенні стічних вод, наприклад, стічних вод від тваринницьких підприємств, що містять гній та у біолагунах Відомі пристрої для аерації водоймищ, що включають джерело стислого повітря та повітропровід, розміщений у товщі аерованої рідини (а.с. СРСР №1333653, заявка ФРН №3441342) в яких зона аерації охоплює смугу вздовж дифузору (перфорованої труби, вкладеної на дно водоймища і з'єднаної з повітропроводом). Пристрій для аерування {патент США №4563277 за М кл. С 02 F 3/02) який складається з джерела стислого повітря і повітропроводу, до якого приєднані патрубки з дифузорами, при тому дифузори споряджені баластами і поплавками, за допомогою яких фіксується глибина їх занурення, сі з'єднують дифузори з патрубками гнучкими трубками, довжина останніх дорівнює висоті стовпа рідини у водоймі Перевагою цього рішення є розширення зони аерації, яке досягається за рахунок додаткових патрубків, що відходять від головного повітропроводу. Найбільш близьким до того, що заявляється, за ефектом, що досягається є пристрій для аерації водоймищ (а.с СРСР №1616561, А01К63/04, 1990 р. Бюл. №48) Пристрій складається з джерела стислого повітря і повітропроводу з насадками для випуску повітря. Насадки виконані з горизонтально розташованих пластин із еластичного матеріалу Пластини розміщені одна над другою з утворенням щілин, при цьому довжина пластин зменшу ється по висоті, при цьому рекомендується кожну із насадок у нижній частині спорядити опорою із жорсткого матеріалу, на якій розміщені пластини Недоліком відомого рішення є недостатня ефективність і надійність у роботі, в результаті того, що при розшаруванні повітря і рідини в трубопроводі з насадками створюється надмірний тиск повітря, що веде до перевитрат електроенергії Також при збільшенні тиску, повітря шукає вихід там де менший опір, а відоме рішення не забезпечує однакового опору між пластинами в насадках по всій довжині трубопроводу, що не дає можливості отримати дрібні бульбашки повітря у рідині, що аерується Завданням корисної' моделі, що заявляється, є підвищення ефективності і надійності пристрою у роботі шляхом інтенсифікації процесу насичення рідини киснем повітря, при запобіганні замулювання вихідних отворів трубопроводу з насадками Поставлене корисної моделі завдання досягається тим, що у пристрої для аерації водоймищ, який включає джерело стислого повітря та повітропровід з насадками для випуску повітря, згідно з корисною моделлю верхнє півколо повітропроводу виконане перфорованим, а кожна перфорація обладнана штуцером з еластичною насадкою у вигляді порожнистого хоботка, довжина якого зменшується по мірі віддаленості насадок від джерела стислого повітря На Фіг схематично зображено пристрій для аерації водоймищ. Пристрій для аерації водоймищ складається Із джерела стислого повітря (не показано) і повітропроводу 1 (труб) з насадками 4 для випуску повіт О ю ю 4550 ря. Повітропровід має перфорації 2, у які вставляються штуцера 3, з насадками 4 із еластичного матеріалу, наприклад поліетилену, товщиною біля 1 мм Насадка має вигляд порожнистого хоботка 5. Габаритні розміри насадок, діаметри перфорацій, їх кількість визначається у кожному конкретному випадку виходячи із потреб рівня аерації кожної окремо взятої водойми Пристрій працює наступним чином. Повітропідвідні трубопроводи 1 встановлюють на певній глибині у водоймі і проводять аерацію рідини шляхом подачі у неї стислого повітря Періодичність і режим роботи пристрою визначається у кожному конкретному випадку. У непрацюючому стані еластичні насадки 4 мають вигляд хоботка і перекривають перфорації. Повітря при подачі через перфорації потрапляє в еластичну хоботкоподібну насадку 5 випрямляє її і виходить у рідину насичуючи її киснем. При русі повітря через порожнину хоботка в результаті аеродинамічного ефекту тіло еластичної насадки набуває хвилеподібних та миготливих високочастотних коливань, що сприяє подрібнен ню пухирців повітря та насиченню товщі рідини, здійснюючи аерацію останньої Розмір пухирців повітря, їх кількість у одиниці об'єму рідини і швидкість їх спливання на поверхню залежить при цьому від розміру перфораційних отворів, довжини еластичної' насадки, а смуга аерованої рідини і інтенсивність аерації від тиску в повітропроводі Зменшення довжини насадок по мірі віддалення від джерела стислого повітря вирівнює тиск у повітропроводі, чим сприяє підвищенню ефективності роботи пристрою При закінченні подачі стислого повітря еластичні насадки приймають хоботкоподібний вигляд, перекриваючи доступ до перфорованих отворів перешкоджаючи їхньому замулюванню. При подачі стислого повітря хоботки випрямляються і звільняються від осівшого на трубопровід мулу та інших завислих речовин Пристрій є простим у виготовленні. Його використання у 2,5-3 рази зменшує витрати еластичного матеріалу, та зменшує кількість повітродувок, якими необхідно спорядити водойму певної площини для її повної аерації. Фіг. Комп'ютерна верстка А Крулевский Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ-42, 01601
