Пристрій для аерації водоймищ

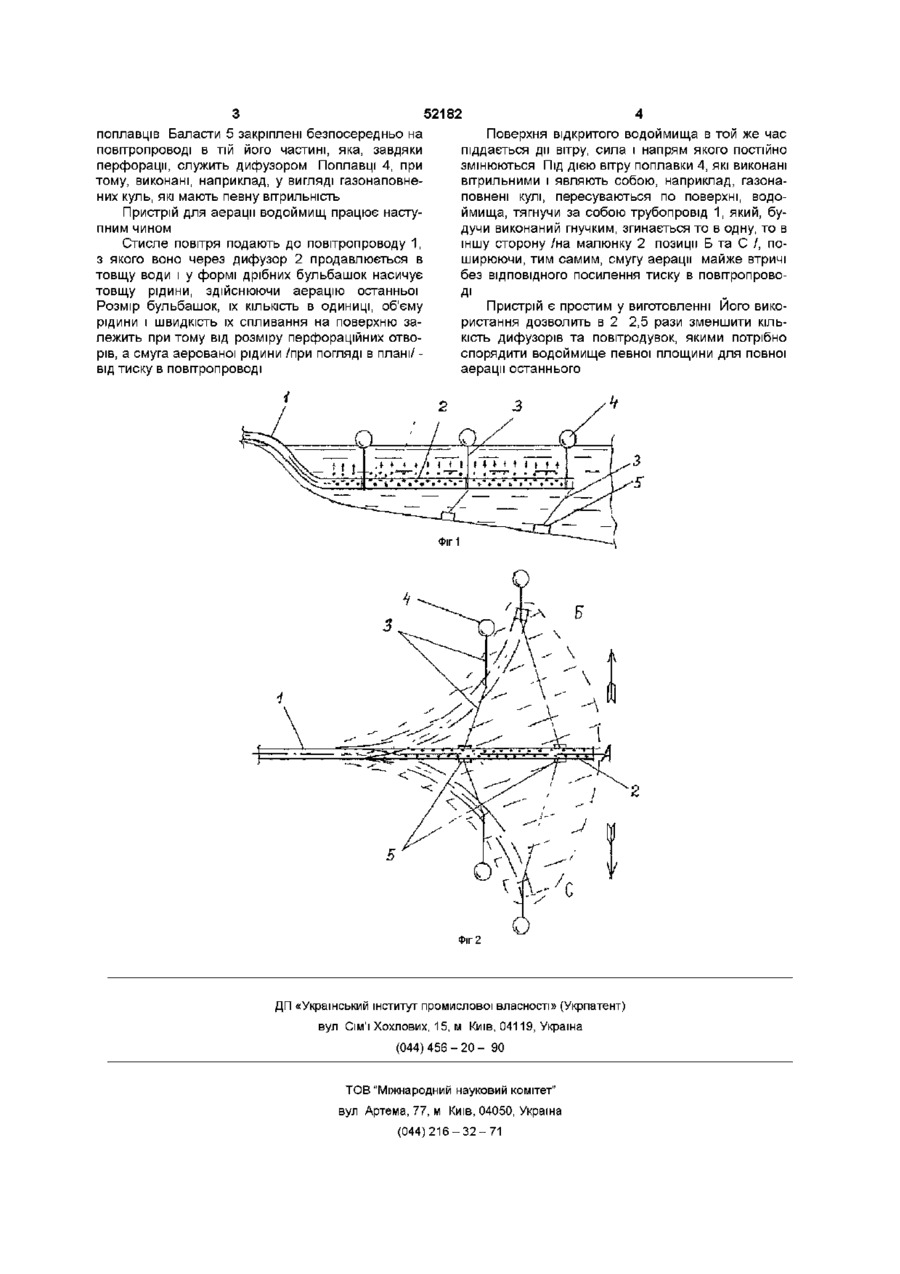

Пристрій для аерації водоймищ, який включає джерело стисненого повітря та повітропровід з дифузором, а також баласт та поплавці, який відрізняється тим, що повітропровід виконаний заодно з дифузором і гнучким, наприклад з поліетиленової труби з перфорацією на ній, та підвішеним на фіксованій глибині за допомогою баластів та поплавців, закріплених на повітропроводі за допомогою гнучких з'єднань, причому поплавці виконані вітрильними, наприклад у вигляді газонаповнених куль Винахід відноситься до техніки аерації рідини у водоймищах і може бути використаний також при очищенні стічних вод, наприклад, гноємістких стічних вод тваринницьких підприємств, в бю-лагунах ВІДОМІ пристрої для аерації водоймищ, що включають джерело стислого повітря та повітропровід, розміщений у товщі аерованої рідини /див наприклад, А с СРСР №1333653, А с СРСР №1616561, заявка ФРН №3441342/ Загальним недоліком відомих пристроїв є вузька зона аерації, яка охоплює смугу вздовж дифузору /перфорованої труби, вкладеної на дно водоймища і з'єднаної з повітропроводом/ Вказаний недолік частково виправлений в пристрої для аерування і перемішування стічних вод /див патент США №4563277 за М кп С 02 Г 3/02/, який є найбільш близьким до того, що заявляється, за ефектом, що досягається Пристрій складається з джерела стислого повітря і повітропроводу, до якого приєднані патрубки з дифузорами, при тому дифузори споряджені баластами і поплавками, за допомогою яких фіксується глибина їх занурення, а з'єднують дифузори з патрубками гнучкими трубками, довжина останніх дорівнює висоті стовпа рідини в водоймищі Перевагою вищевказаного відомого рішення є розширення зони аерації, яке досягається за рахунок додаткових патрубків, що відходять від головного повітропровода Недоліком його є надмірна складність /кожен патрубок з дифузором опоряджується окремим баластом і поплавком а також пристроєм для підйому дифузору на потрібну висоту над дном, аж до поверхні/ До того ж, в міру того, як дифузор підіймають ближче до поверхні /з метою аерації неглибоких шарів/, зона аерації звужується Задачею винаходу, що заявляється, є розширення зони аерації пристрою при спрощенні його конструкції Вказана задача вирішується тим, що в пристрої для аерації водоймищ, який включає джерело стислого повітря та повітропровід з дифузором, а також баласт та поплавки, повітропровід виконаний заодно з дифузором і гнучким, наприклад з поліетиленової труби з перфорацією на ній, та підвішеним у придонній зоні водоймища на фіксованій глибині за допомогою баластів та поплавців, закріплених на повітропроводі за допомогою гнучких, з'єднань, при тому поплавці виконані вітрильними, наприклад, у вигляді газонаповнених куль Суть винаходу пояснюється кресленням, де на фіг 1 схематично показаний поперечний переріз пристрою, а на фіг 2 пристрій показаний в плані Пристрій включає джерело стислого повітря /на малюнках не показане/, що приєднане відомими в техніці засобами до повітропроводу 1 з дифузором 2, який виконано гнучким, наприклад, з поліетиленової труби, а дифузор виконують з того ж матеріалу, що і повітропровід, доповнюючи перфорацією Повітропровід з дифузором підвішують на заданій глибині за допомогою розтяжок 3, приєднаних до поплавців 4, та кількох грузил /баластів/ 5, врівноважених з підйомною силою 00 ю 52182 поплавців Баласти 5 закріплені безпосередньо на Поверхня відкритого водоймища в той же час повітропроводі в тій його частині, яка, завдяки піддається дії вітру, сила і напрям якого постійно перфорації, служить дифузором Поплавці 4, при змінюються Під ДІЄЮ вітру поплавки 4, які виконані тому, виконані, наприклад, у вигляді газонаповневітрильними і являють собою, наприклад, газонаних куль, які мають певну вітрильність повнені кулі, пересуваються по поверхні, водоймища, тягнучи за собою трубопровід 1, який, буПристрій для аерації водоймищ працює настудучи виконаний гнучким, згинається то в одну, то в пним чином іншу сторону /на малюнку 2 позиції Б та С /, поСтисле повітря подають до повітропроводу 1, ширюючи, тим самим, смугу аерації майже втричі з якого воно через дифузор 2 продавлюється в без ВІДПОВІДНОГО посилення тиску в повітропровотовщу води і у формі дрібних бульбашок насичує товщу рідини, здійснюючи аерацію останньої Д' Розмір бульбашок, їх КІЛЬКІСТЬ В ОДИНИЦІ, об'єму Пристрій є простим у виготовленні Його викорідини і швидкість їх спливання на поверхню заристання дозволить в 2 2,5 рази зменшити КІЛЬлежить при тому від розміру перфораційних отвоКІСТЬ дифузорів та повітродувок, якими потрібно рів, а смуга аерованої рідини /при погляді в плані/ спорядити водоймище певної площини для повної від тиску в повітропроводі аерації останнього Б Фіг 2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
