Пристрій для активації розчинів реагентів

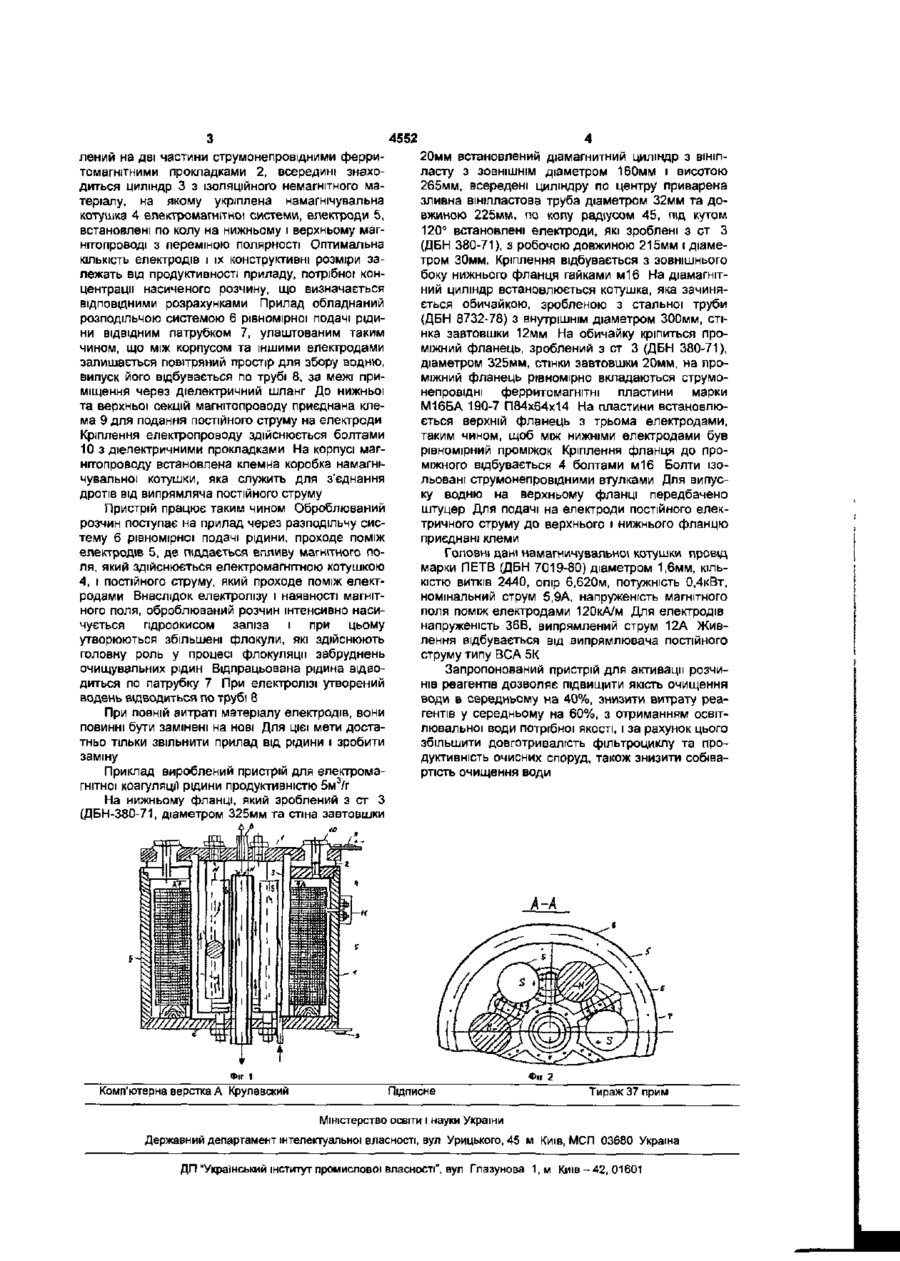

Пристрій для активації розчинів реагентів, що містить корпус, магнітопровід електроди, елект ромагнітну систему, впускний та випускний патрубки, розподільник рівномірної подачі розчину реагенту, клеми для приєднання джерела постійного струму, який відрізняється тим що магнітопровід виконаний з двох частин та оснащений струмонепровідними прокладками, розміщеними між частинами магнітопроводу, а електроди підключені до різних полюсів джерела постійного струму та закріплені ВІДПОВІДНО на протилежних частинах магнітопроводу Корисна модель відноситься до пристроїв для приготування розчинів реагентів і може бути використана у системах водоочисних споруд комунального та промислового водопостачання Відомий пристій для магнітної обробки рідини, що містить електромагнітну систему у вигляді магнітопроводу з намагнічувальними котушками, розташованими зовні діамагнітного циліндричного корпусу, та осердя, розташованого всередині корпусу [Ас СССР №313899, кл С02 В9/00.1968] Проте конструкція такого апарату не забезпечує потрібної ефективності обробки рідини Найбільш близьким до корисної моделі за технічною сутністю та досягненим результатом є пристрій для активації розчинів реагентів, що складається, з корпусу, магнітопроводу, електродів, електромагнітної системи впускного та випускного патрубків розподільника рівномірної подачі розчину реагенту, клем для приєднання джерела постійного струму [Патент України на винахід №4581 ЗА, кл C02F1/48 2002] Однак такий пристрій не забезпечує потрібної якості очищення води та зниження витрати реагентів В основу корисної моделі поставлено завдання удосконалення пристрою для активації розчинів реагентів, в якому шляхом введення нових елементів та їх розташування досягається одночасний вплив на оброблюваний розчин магнітного поля та постійного струму і за рахунок цього забезпечується підвищення якості освітлювальної води, зниження витрат реагентів, що використовуються для водо підготовки і збільшення довготривалості фільтроциклу та продуктивності очисних споруд, а також зниження собівартості очищення води Поставлене завдання досягається тим що пристрій для активації розчинів реагентів, що складається з корпусу електродів, впускного та випускного патрубків, магнітопроводу, який, згідно корисної моделі, складається, з двох частин та оснащений струмонепровідними прокладками, розміщеними між частинами магнітопроводу, а електроди, підключені до різних полюсів джерела постійного струму та закріплені ВІДПОВІДНО на протилежних частинах магнітопроводу У запропонованому пристрої використовуються електроди без ізоляції їх від корпусу, який секцюнується на дві частини і виконує одночасно функції провідників, які підводять живлення від джерела постійного струму до електродів, що знаходяться по колу і встановлені на кожній секції магнітопроводу Секцюнування корпусу магнітопроводу забезпечується установкою ізолюючих струмонепровідних прокладок з ферритомагнитного матеріалу, які повинні бути намагнічені, а їх полярність узгоджена з полярністю намагнічувальної котушки таким чином, щоб по електродам проходив магнітний потік та електричний струм А для рівномірної подачі рідини у нижній частині пристрою знаходиться розподільча система Суттєва ВІДМІННІСТЬ в пропонованому пристрої полягає в тому, що технологічний процес активації розчинів реагентів здійснюється одночасно за допомогою впливу магнітного поля та постійного струму Оброблений розчин насичується гідроокисом заліза На Фіг 1 відображено прилад, поздовжній розріз, на Фіг 2 - розріз А-А на Фіг 1 Прилад містить збірний корпус 1 магнітопроводу, виконаний з магнітом'якої сталі Корпус поді см ю ю 4552 лений на дві частини струмонепровідними ферри20мм встановлений діамагнитний циліндр з вініптомагнітними прокладками 2, всередині знахоласту з ЗОВНІШНІМ діаметром 160мм і висотою диться циліндр 3 з ІЗОЛЯЦІЙНОГО немагнітного ма265мм, всередені циліндру по центру приварена теріалу, на якому укріплена намагнічувальна зливна вініпластова труба діаметром 32мм та докотушка 4 електромагнітної системи, електроди 5, вжиною 225мм, по копу радіусом 45, під кутом встановлені по колу на нижньому і верхньому маг120° встановлені електроди, які зроблені з ст З нітопроводі з переміною полярності Оптимальна (ДБН 380-71), з робочою довжиною 215мм і діамеКІЛЬКІСТЬ електродів і їх конструктивні розміри затром 30мм. Кріплення відбувається з зовнішнього лежать від продуктивності приладу, потрібної конбоку нижнього фланця гайками м16 На діамагнітцентрації насиченого розчину, що визначається ний циліндр встановлюється котушка, яка зачиняВІДПОВІДНИМИ розрахунками Прилад обладнаний ється обичайкою, зробленою з стальної труби розподільчою системою 6 рівномірної подачі ріди(ДБН 8732-78) з внутрішнім діаметром 300мм, стіни відвідним патрубком 7, улаштованим таким нка завтовшки 12мм На обичайку кріпиться прочином, що між корпусом та іншими електродами міжний фланець, зроблений з ст З (ДБН 380-71), залишається повітряний простір для збору водню, діаметром 325мм, стінки завтовшки 20мм, на провипуск його відбувається по трубі 8, за межі приміжний фланець рівномірно вкладаються струмоміщення через діелектричний шланг До нижньої непровідні ферритомагнітні пластини марки та верхньої секцій магнітопроаоду приєднана клеМ16БА 190-7 П84х64х14 На пластини встановлюма 9 для подання постійного струму на електроди ється верхній фланець з трьома електродами, Кріплення електропроводу здійснюється болтами таким чином, щоб між нижніми електродами був 10 з діелектричними прокладками На корпусі магрівномірний проміжок Кріплення фланця до пронітопроводу встановлена клемна коробка намагніміжного відбувається 4 болтами м16 Болти ізочувальної котушки, яка служить для з'єднання льовані струмонепровідними втулками Для випусдротів від випрямляча постійного струму ку водню на верхньому фланці передбачено штуцер Для подачі на електроди постійного елекПристрій працює таким чином Оброблюваний тричного струму до верхнього і нижнього фланцю розчин поступає на прилад через разподільчу сисприєднані клеми тему 6 рівномірної подачі рідини, проходе поміж електродів 5, де піддається впливу магнітного поГоловні дані намагничувальної котушки провід ля, який здійснюється електромагнітною котушкою марки ПЕТВ (ДБН 7019-80) діаметром 1,6мм, КІЛЬ4, \ постійного струму, який проходе поміж електКІСТЮ ВИТКІВ 2440, опір 6,620м, потужність 0,4кВт, родами Внаслідок електролізу і наявності магнітномінальний струм 5,9А, напруженість магнітного ного поля, оброблюваний розчин інтенсивно насиполя поміж електродами 120кА/м Для електродів чується гідроокисом заліза і при цьому напруженість 36В, випрямлений струм 12А Живутворюються збільшені флокули, які здійснюють лення відбувається від випрямлювача постійного головну роль у процесі флокуляції забруднень струму типу ВСА 5К очищувальних рідин Відпрацьована рідина відвоЗапропонований пристрій для активації розчидиться по патрубку 7 При електролізі утворений нів реагентів дозволяє підвищити якість очищення водень ВІДВОДИТЬСЯ по трубі 8 води в середньому на 40%, знизити витрату реаПри повній витраті матеріалу електродів, вони гентів у середньому на 60%, з отриманням освітповинні бути замінені на нові Для цієї мети досталювальної води потрібної якості, і за рахунок цього тньо тільки звільнити прилад від рідини і зробити збільшити довготри вал геть фільтроциклу та прозаміну дуктивність очисних споруд, також знизити собівартість очищення води Приклад вироблений пристрій для електромагнітної коагуляції рідини продуктивністю 5м3/г На нижньому фланці, який зроблений з ст З (ДБН-380-71, діаметром 325мм та стіна завтовшки А-А Фіг 1 Комп'ютерна верстка А Крупевский Фі Підписне г 2 Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вуп Урицького, 45 м Київ, МСП 03680 Україна ДП "Український інститут промислової власності", вул Глазунова 1,м Київ-42, 01601
