Пристрій для термопунктури

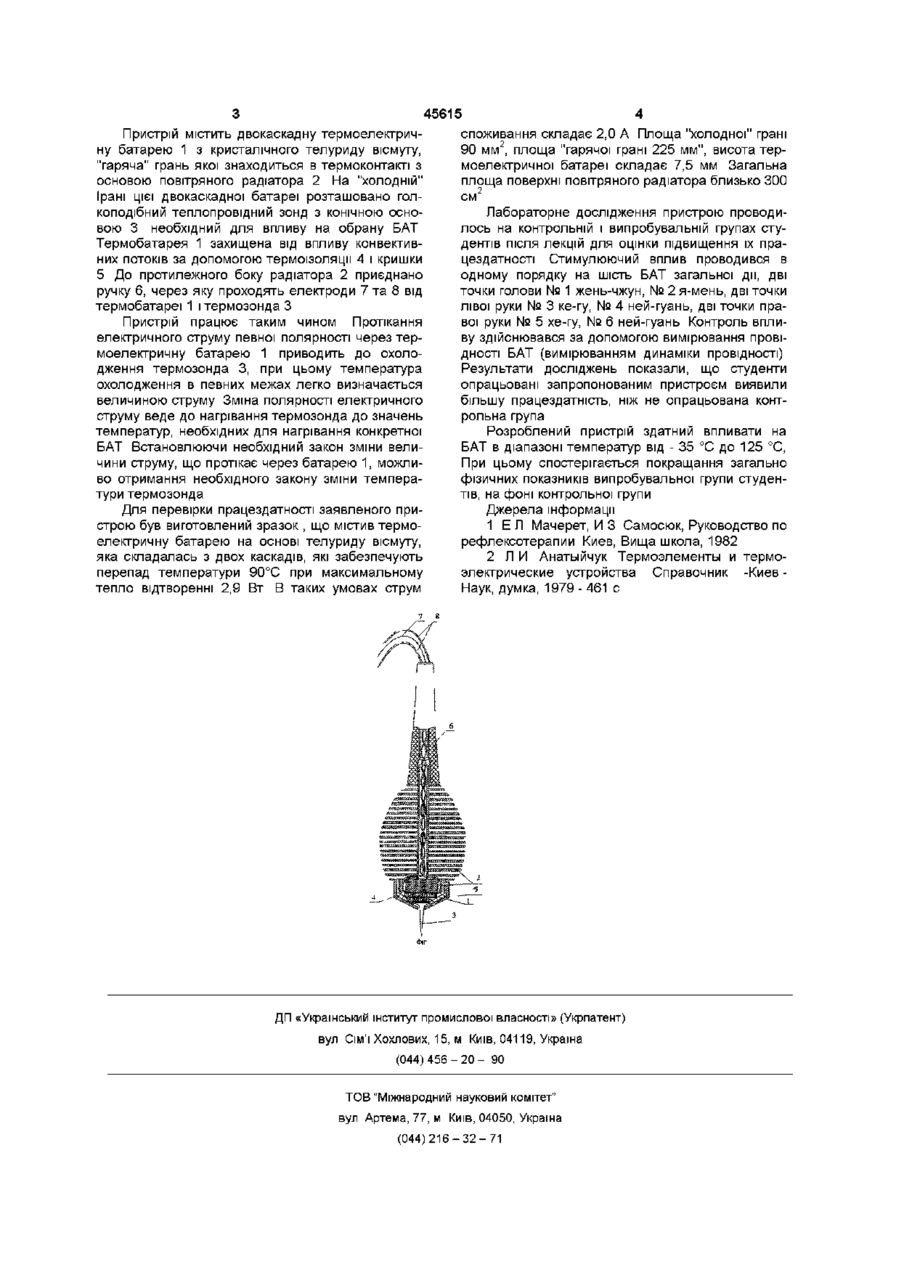

Пристрій для термопунктури у вигляді термоелектричного охолоджувача на базі телуриду вісмуту, який відрізняється тим, що термоелектричний охолоджувач виконаний у вигляді термоелектричної батареї, на меншій, "холодній", грані якої розташовано голкоподібний теплопровідний зонд конічної форми, а більша, "гаряча", грань знаходиться в термоконтакті з основою повітряного радіатора Винахід відноситься до термоелектричних пристроїв і може знайти використання у рефлексопунктурі для термічної стимуляції біологічноактивних точок (БАТ) ВІДОМІ пристрої у вигляді полинних конусів чи Вказане завдання досягається тим, що температурний вплив на БАТ здійснюється за допомогою термоелектричного охолоджувача, виконаного у вигляді термоелектричної батареї, на меншій, "холодній" грані якої розташовано голкоподібний теплопровідний зонд конічної форми, а більша, "гаряча" грань, знаходиться в термоконтакті з основою повітряного радіатора ВІДПОВІДНІСТЬ критерію "новизна" запропонованому пристрою забезпечує та обставина, що заявлена сукупність ознак не міститься ні в одному пристрої існуючого рівня техніки У винаході запропоновано рішення, принципово нове для термоелектричних пристроїв 3 існуючих інформаційних джерел не слідує, що спрощення експлуатації приладу та забезпечення контролю температурного впливу на БАТ у необхідному температурному діапазоні може бути досягнуто за допомогою термоелектричного охолоджувача, виконаного у вигляді термоелектричної батареї, на меншій, "холодній" грані якого, розташовано голкоподібний теплопровідний зонд конічної форми, а більша, "гаряча" грань, знаходиться в термоконтакті з основою повітряного радіатора Ця обставина забезпечує заявленому об'єктові необхідний винахідницький рівень Промислове використання запропонованого винаходу не вимагає великих витрат матеріалів та спеціальної технології Його реалізація можлива на існуючих підприємствах електротехнічної промисловості На Фіг 2 наведено схематичне зображення пристрою для термопунктури сигар, які розміщують на ВІДПОВІДНИХ БАТ та під палюють У процесі послідовного вигорання полину ці точки стимулюються, що веде до перебудови внутрішнього аперіодичного збудження організму та одужання людини [1] З відомих аналогів найбільш близьким до технічної суті є термоелектричний крюекстрактор, конструкція якого наведена у [2] Цей прилад можна застосовувати для охолодження та нагріву БАТ людини, Він складається з термоелементу на базі телуриду вісмуту р- та п- типів провідності, на верхній грані якого розташовано охолоджувальний наконечник "Гаряча" грань термоелемента знаходитеся у термоконтакті з теплообмінною камерою, через яку протікає проточна рідина Електричний струм, який протікає через термоелемент, дорівнює 90 А, напруга 1,7 В Температура наконечника от - 25 до - 30°С Пристрій виходить на робочий режим через 2 хвил Однак, необхідність зовнішнього термоохолодження за допомогою проточної води приводить до значного ускладнення у експлуатації приладу Крім того, згадана конструкція не забезпечує контроль температурного впливу на БАТ у необхідному температурному діапазоні Завданням запропонованого винаходу є спрощення експлуатації приладу та забезпечення контролю температурного впливу на БАТ у необхідному температурному діапазоні ю (О ю 45615 Пристрій містить двокаскадну термоелектричспоживання складає 2,0 А Площа "холодної" грані 2 ну батарею 1 з кристалічного телуриду вісмуту, 90 мм , площа "гарячої грані 225 мм", висота тер"гаряча" грань якої знаходиться в термоконтакті з моелектричної батареї складає 7,5 мм Загальна основою повітряного радіатора 2 На "холодній" площа поверхні повітряного радіатора близько 300 2 Ірані цієї двокаскадної батареї розташовано голсм коподібний теплопровідний зонд з конічною осноЛабораторне дослідження пристрою проводивою 3 необхідний для впливу на обрану БАТ лось на контрольній і випробувальній групах стуТермобатарея 1 захищена від впливу конвективдентів після лекцій для оцінки підвищення їх праних потоків за допомогою термоізоляції 4 і кришки цездатності Стимулюючий вплив проводився в 5 До протилежного боку радіатора 2 приєднано одному порядку на шість БАТ загальної дії, дві ручку 6, через яку проходять електроди 7 та 8 від точки голови № 1 жень-чжун, № 2 я-мень, дві точки термобатареї 1 і термозонда З лівої руки № 3 ке-гу, № 4 ней-гуань, дві точки правої руки № 5 хе-гу, № 6 ней-гуань Контроль вплиПристрій працює таким чином Протікання ву здійснювався за допомогою вимірювання провіелектричного струму певної полярності через тердності БАТ (вимірюванням динаміки провідності) моелектричну батарею 1 приводить до охолоРезультати досліджень показали, що студенти дження термозонда 3, при цьому температура опрацьовані запропонованим пристроєм виявили охолодження в певних межах легко визначається більшу працездатність, ніж не опрацьована контвеличиною струму Зміна полярності електричного рольна група струму веде до нагрівання термозонда до значень температур, необхідних для нагрівання конкретної Розроблений пристрій здатний впливати на БАТ Встановлюючи необхідний закон зміни велиБАТ в діапазоні температур від - 35 °С до 125 °С, чини струму, що протікає через батарею 1, можлиПри цьому спостерігається покращання загально во отримання необхідного закону зміни темперафізичних показників випробувальної групи студентури термозонда тів, на фоні контрольної групи Для перевірки працездатності заявленого приДжерела інформації строю був виготовлений зразок , що містив термо1 Е Л Мачерет, И 3 Самосюк, Руководство по електричну батарею на основі телуриду вісмуту, рефлексотерапии Киев, Вища школа, 1982 яка складалась з двох каскадів, які забезпечують 2 Л И Анатыйчук Термоэлементы и термоперепад температури 90°С при максимальному электрические устройства Справочник -Киев тепло відтворенні 2,9 Вт В таких умовах струм Наук, думка, 1979 - 461 с ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
