Пристрій для кріплення облицювання

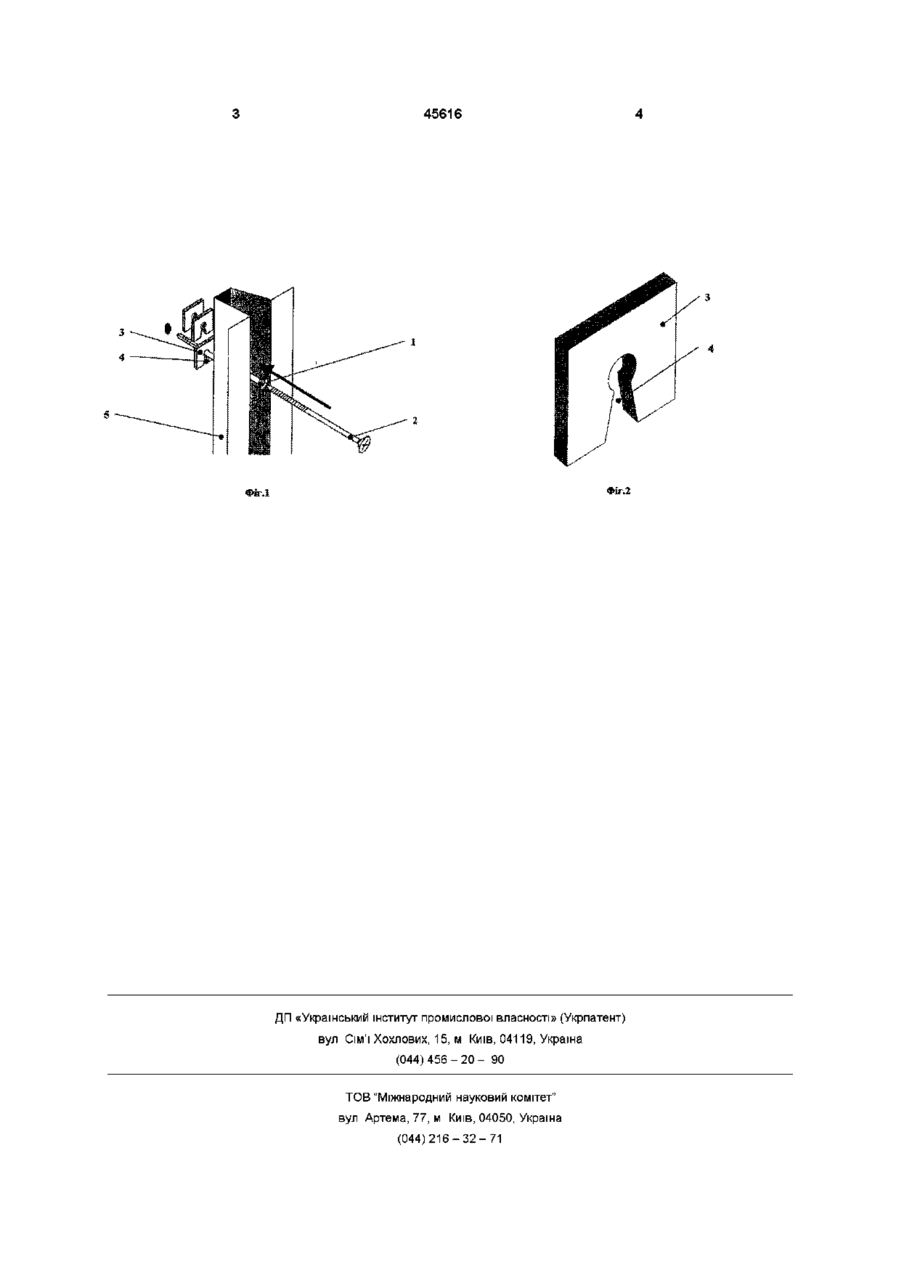

1 Пристрій для кріплення облицювання, який складається з дюбеля з шурупом, несучого еле мента та підоблицювального профілю, який відрізняється тим, що несучий елемент виконаний у вигляді, щонайменше, однієї шайби з прорізом 2 Пристрій за п 1, який відрізняється тим, що несучий елемент може бути виконаний у вигляді набору шайб різної товщини Винахід відноситься до галузі будівництва, а саме до пристроїв для кріплення облицювального матеріалу на будівлях та спорудах і може бути використаний при будівництві і реконструкції будинків при додатковому їх облицюванні як з утепленням, так і без утеплення Відомий пристрій для кріплення облицювання, який складається з дюбеля, що закріплюється на СТІНІ будівлі та несучого елемента - кронштейна з рядом профілів для закріплення на ньому несучої поверхні у вигляді кутка Пристрій також містить підоблицювальний профіль, до якого безпосередньо закріплюється облицювання Підоблицювальний профіль встановлюється безпосередньо на несучий елемент (див Н Н Завражин та ш «Производство отделочных работ в строительстве Зарубежный опыт» М , Стройиздат, 1987, с 281 283) Обраний в якості найбільш близького аналогу пристрій має складну конструкцію, матеріалоємний та трудомісткий Завданням винаходу є створення пристрою для кріплення облицювання, який має просту конструкцію, малу матеріалоємність та трудомісткість, а також значно меншу вагу Поставлене завдання досягається тим, що в пристрої для кріплення облицювання, який містить дюбель з шурупом, несучий елемент та підоблицювальний профіль для кріплення облицювання несучий елемент виконаний у вигляді, щонайменше, однієї шайби з прорізом Несучий елемент пристрою може бути виконаний у вигляді набору шайб різної товщини Поєднання ознак як відмітної, так і обмежувальної частин об'єму домагань формули винаходу, дозволяє досягнути раніше невідомого технічного результату, який полягає у простоті конструкції, низьких матеріалоємності та трудомісткості На фіг 1 зображений загальний вигляд пристрою, на фіг 2 - шайби з прорізом Пристрій складається з дюбеля 1 з шурупом 2, несучого елемента у вигляді шайби 3 з прорізом 4 та підоблицювального профілю 5, закріпленого на дюбелі 1 з шайбою З Пристрій встановлюється таким чином Дюбель 1 з шурупом 2 встановлюється на СТІНІ будинку разом з підоблицювальним профілем 5 Коли дюбель 1 вже знаходиться в СТІНІ, але до упора ще не забитий, на кожний дюбель 1 на ДІЛЯНЦІ МІЖ підоблицювальним профілем 5 і стіною за допомогою прорізу 4 встановлюються несучі елементи шайби 3 у потрібній КІЛЬКОСТІ ПІСЛЯ встановлення несучих елементів дюбель 1 забивають до упора та фіксують його шурупом 2 (О (О ю 45616 Фіг.2 ФІГ.1 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
