Спосіб захисту трансформатора напруги від пошкоджень ферорезонансними процесами в електромережах з ефективно заземленою нейтраллю
Номер патенту: 45622
Опубліковано: 25.11.2009
Автори: Павлишин Володимир Ігорович, Журахівський Анатолій Валентинович, Кенс Юрій Амброзійович, Коновал Володимир Семенович
Формула / Реферат
Спосіб захисту трансформатора напруги від пошкоджень ферорезонансними процесами в електричних мережах з ефективно заземленою нейтраллю, згідно з яким при короткому замиканні на системі шин, одночасно з дією захисту шин на вимкнення приєднань, подають сигнал на опереджуюче під'єднання резистивних опорів до вторинної додаткової обмотки трансформатора напруги, який відрізняється тим, що резистивні опори одночасно під'єднують до вторинних основної та додаткової обмоток трансформатора напруги.
Текст

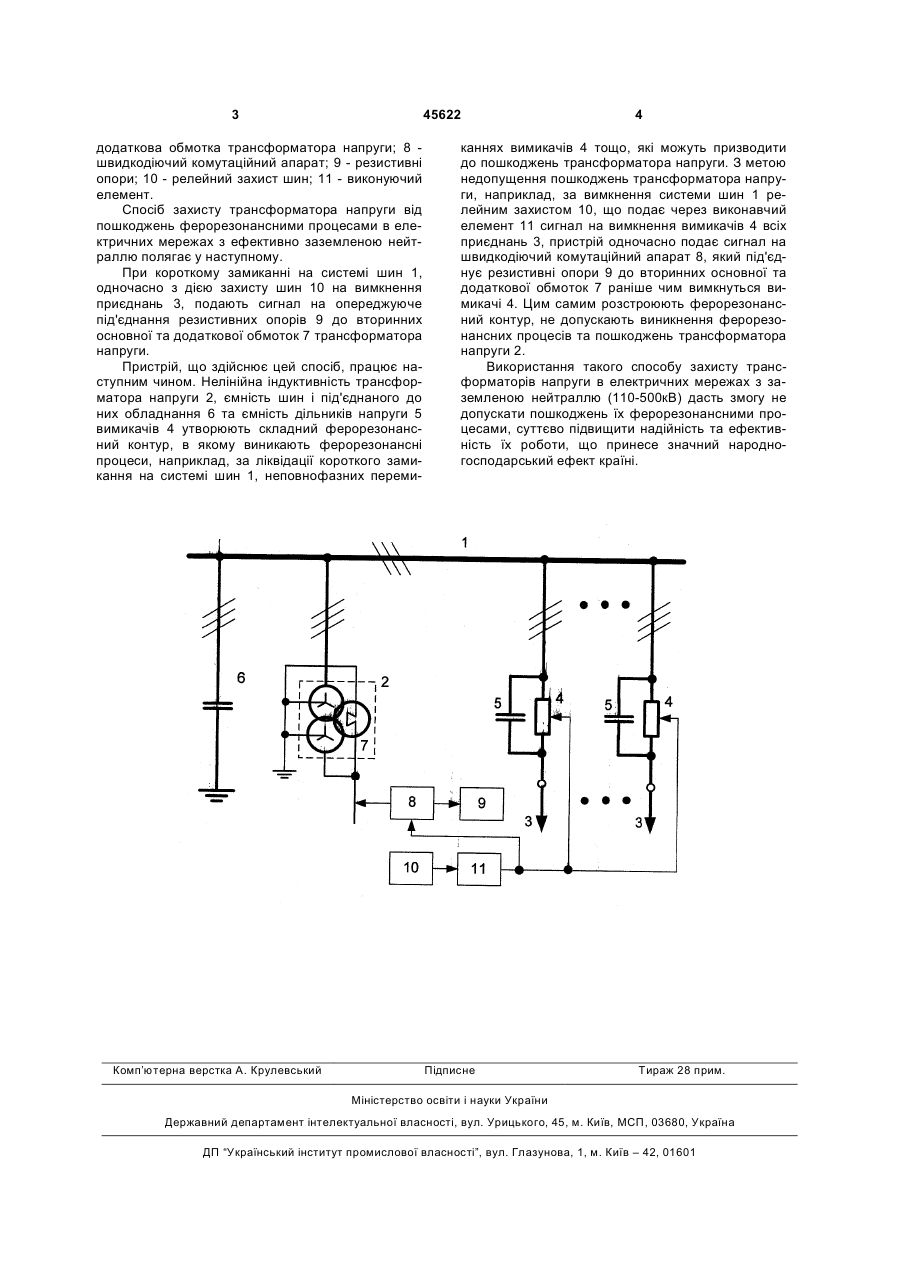

Спосіб захисту трансформатора напруги від 3 45622 додаткова обмотка трансформатора напруги; 8 швидкодіючий комутаційний апарат; 9 - резистивні опори; 10 - релейний захист шин; 11 - виконуючий елемент. Спосіб захисту трансформатора напруги від пошкоджень ферорезонансними процесами в електричних мережах з ефективно заземленою нейтраллю полягає у наступному. При короткому замиканні на системі шин 1, одночасно з дією захисту шин 10 на вимкнення приєднань 3, подають сигнал на опереджуюче під'єднання резистивних опорів 9 до вторинних основної та додаткової обмоток 7 трансформатора напруги. Пристрій, що здійснює цей спосіб, працює наступним чином. Нелінійна індуктивність трансформатора напруги 2, ємність шин і під'єднаного до них обладнання 6 та ємність дільників напруги 5 вимикачів 4 утворюють складний ферорезонансний контур, в якому виникають ферорезонансні процеси, наприклад, за ліквідації короткого замикання на системі шин 1, неповнофазних переми Комп’ютерна верстка А. Крулевський 4 каннях вимикачів 4 тощо, які можуть призводити до пошкоджень трансформатора напруги. З метою недопущення пошкоджень трансформатора напруги, наприклад, за вимкнення системи шин 1 релейним захистом 10, що подає через виконавчий елемент 11 сигнал на вимкнення вимикачів 4 всіх приєднань 3, пристрій одночасно подає сигнал на швидкодіючий комутаційний апарат 8, який під'єднує резистивні опори 9 до вторинних основної та додаткової обмоток 7 раніше чим вимкнуться вимикачі 4. Цим самим розстроюють ферорезонансний контур, не допускають виникнення ферорезонансних процесів та пошкоджень трансформатора напруги 2. Використання такого способу захисту трансформаторів напруги в електричних мережах з заземленою нейтраллю (110-500кВ) дасть змогу не допускати пошкоджень їх ферорезонансними процесами, суттєво підвищити надійність та ефективність їх роботи, що принесе значний народногосподарський ефект країні. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюA protection method for a voltage transformer against damages by ferroresonant processes in electric networks with effectively earthed neutral
Автори англійськоюZhurakhivskyi Anatolii Valentynovych, Kens Yurii Ambroziiovych, Konoval Volodymyr Semenovych, Pavlyshyn Volodymyr Ihorovych
Назва патенту російськоюСпособ защиты трансформатора напряжения от повреждений феррорезонансными процессами в электросетях с эффективно заземленной нейтралью
Автори російськоюЖураховский Анатолий Валентинович, Кенс Юрий Амброзиевич, Коновал Владимир Семенович, Павлишин Владимир Игоревич
МПК / Мітки
МПК: H02H 7/04
Мітки: спосіб, ферорезонансними, процесами, трансформатора, ефективно, захисту, електромережах, нейтраллю, заземленою, пошкоджень, напруги
Код посилання
<a href="https://ua.patents.su/2-45622-sposib-zakhistu-transformatora-naprugi-vid-poshkodzhen-ferorezonansnimi-procesami-v-elektromerezhakh-z-efektivno-zazemlenoyu-nejjtrallyu.html" target="_blank" rel="follow" title="База патентів України">Спосіб захисту трансформатора напруги від пошкоджень ферорезонансними процесами в електромережах з ефективно заземленою нейтраллю</a>
