Комбінований розпушувач ґрунту

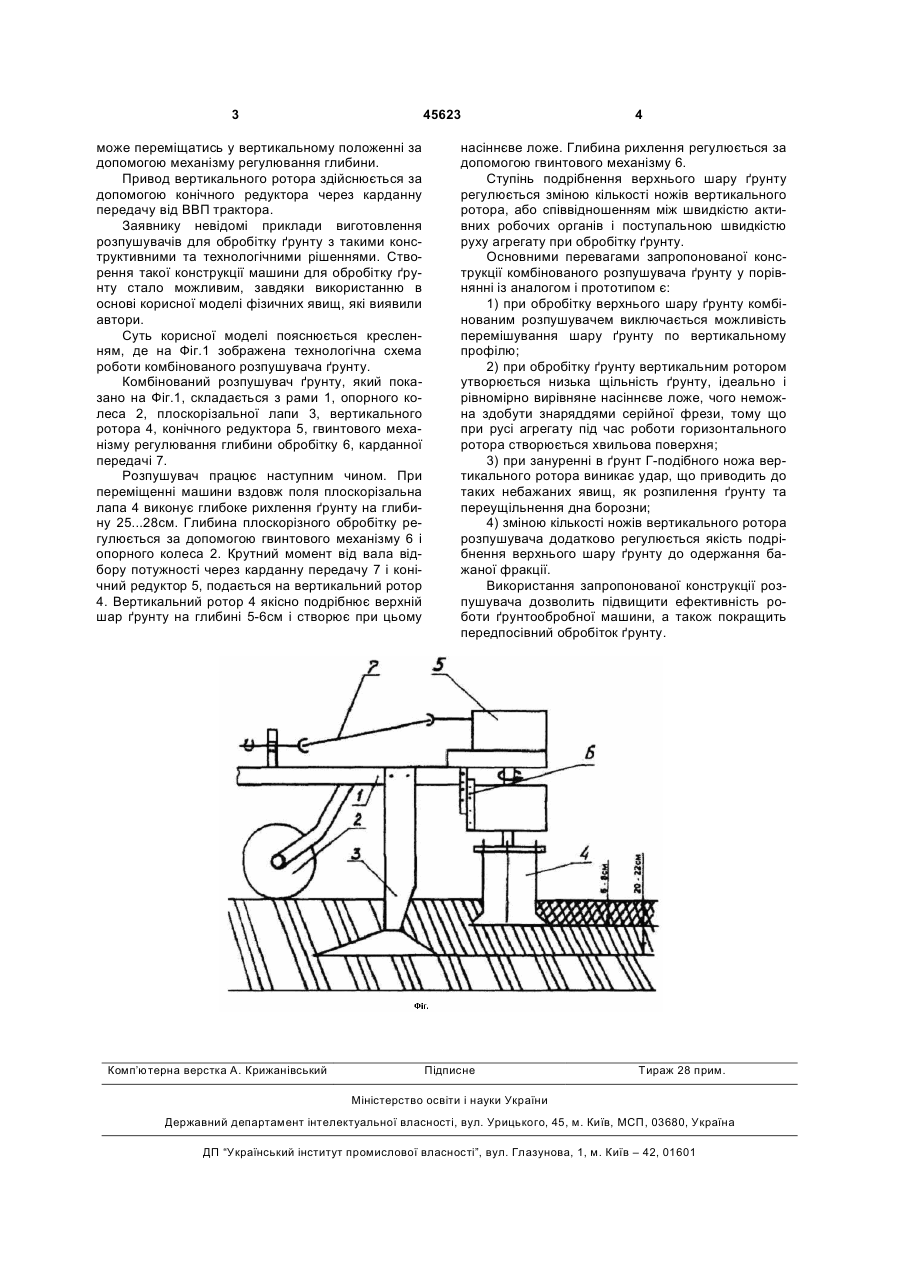

1. Комбінований розпушувач ґрунту, що містить раму, на якій по ходу машини розміщене опорне колесо, лапа плоскорізальна, вертикальний ротор, конічний редуктор, карданна передача, який відрізняється тим, що плоскорізальна лапа і вертикальний ротор розміщені на одній осьовій лінії. 2. Комбінований розпушувач ґрунту за п. 1, який відрізняється тим, що робоча поверхня ножів вертикального ротора виконана по дузі. 3. Комбінований розпушувач ґрунту за п. 1, який відрізняється тим, що плоскорізальна лапа жорстко з'єднана з рамою і є опорним елементом машини. (19) (21) a200802424 (22) 25.02.2008 (24) 25.11.2009 (46) 25.11.2009, Бюл.№ 22, 2009 р. (72) БАХМАТ МИКОЛА ІВАНОВИЧ, СТРЕЛЬЧУК ОЛЕКСАНДР ЯКОВИЧ, БОНЧИК ВІТАЛІЙ СЕМЕНОВИЧ, ДУГАНЕЦЬ ВІКТОР ІВАНОВИЧ (73) ПОДІЛЬСЬКИЙ ДЕРЖАВНИЙ АГРАРНОТЕХНІЧНИЙ УНІВЕРСИТЕТ (56) UA 19584 A, 25.12.1997 UA 62008 C2, 15.12.2003 SU 1542439 A1, 15.02.1990 SU 1440368 A1, 30.11.1988 SU 810107, 07.03.1981 RU 2206189 C1, 20.06.2003 RU 2310303 C2, 20.11.2007 RU 2195096 C1, 27.12.2007 3 45623 може переміщатись у вертикальному положенні за допомогою механізму регулювання глибини. Привод вертикального ротора здійснюється за допомогою конічного редуктора через карданну передачу від ВВП трактора. Заявнику невідомі приклади виготовлення розпушувачів для обробітку ґрунту з такими конструктивними та технологічними рішеннями. Створення такої конструкції машини для обробітку ґрунту стало можливим, завдяки використанню в основі корисної моделі фізичних явищ, які виявили автори. Суть корисної моделі пояснюється кресленням, де на Фіг.1 зображена технологічна схема роботи комбінованого розпушувача ґрунту. Комбінований розпушувач ґрунту, який показано на Фіг.1, складається з рами 1, опорного колеса 2, плоскорізальної лапи 3, вертикального ротора 4, конічного редуктора 5, гвинтового механізму регулювання глибини обробітку 6, карданної передачі 7. Розпушувач працює наступним чином. При переміщенні машини вздовж поля плоскорізальна лапа 4 виконує глибоке рихлення ґрунту на глибину 25...28см. Глибина плоскорізного обробітку регулюється за допомогою гвинтового механізму 6 і опорного колеса 2. Крутний момент від вала відбору потужності через карданну передачу 7 і конічний редуктор 5, подається на вертикальний ротор 4. Вертикальний ротор 4 якісно подрібнює верхній шар ґрунту на глибині 5-6см і створює при цьому Комп’ютерна верстка А. Крижанівський 4 насіннєве ложе. Глибина рихлення регулюється за допомогою гвинтового механізму 6. Ступінь подрібнення верхнього шару ґрунту регулюється зміною кількості ножів вертикального ротора, або співвідношенням між швидкістю активних робочих органів і поступальною швидкістю руху агрегату при обробітку ґрунту. Основними перевагами запропонованої конструкції комбінованого розпушувача ґрунту у порівнянні із аналогом і прототипом є: 1) при обробітку верхнього шару ґрунту комбінованим розпушувачем виключається можливість перемішування шару ґрунту по вертикальному профілю; 2) при обробітку ґрунту вертикальним ротором утворюється низька щільність ґрунту, ідеально і рівномірно вирівняне насіннєве ложе, чого неможна здобути знаряддями серійної фрези, тому що при русі агрегату під час роботи горизонтального ротора створюється хвильова поверхня; 3) при зануренні в ґрунт Г-подібного ножа вертикального ротора виникає удар, що приводить до таких небажаних явищ, як розпилення ґрунту та переущільнення дна борозни; 4) зміною кількості ножів вертикального ротора розпушувача додатково регулюється якість подрібнення верхнього шару ґрунту до одержання бажаної фракції. Використання запропонованої конструкції розпушувача дозволить підвищити ефективність роботи ґрунтообробної машини, а також покращить передпосівний обробіток ґрунту. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
