Імплантат з амортизуючою системою

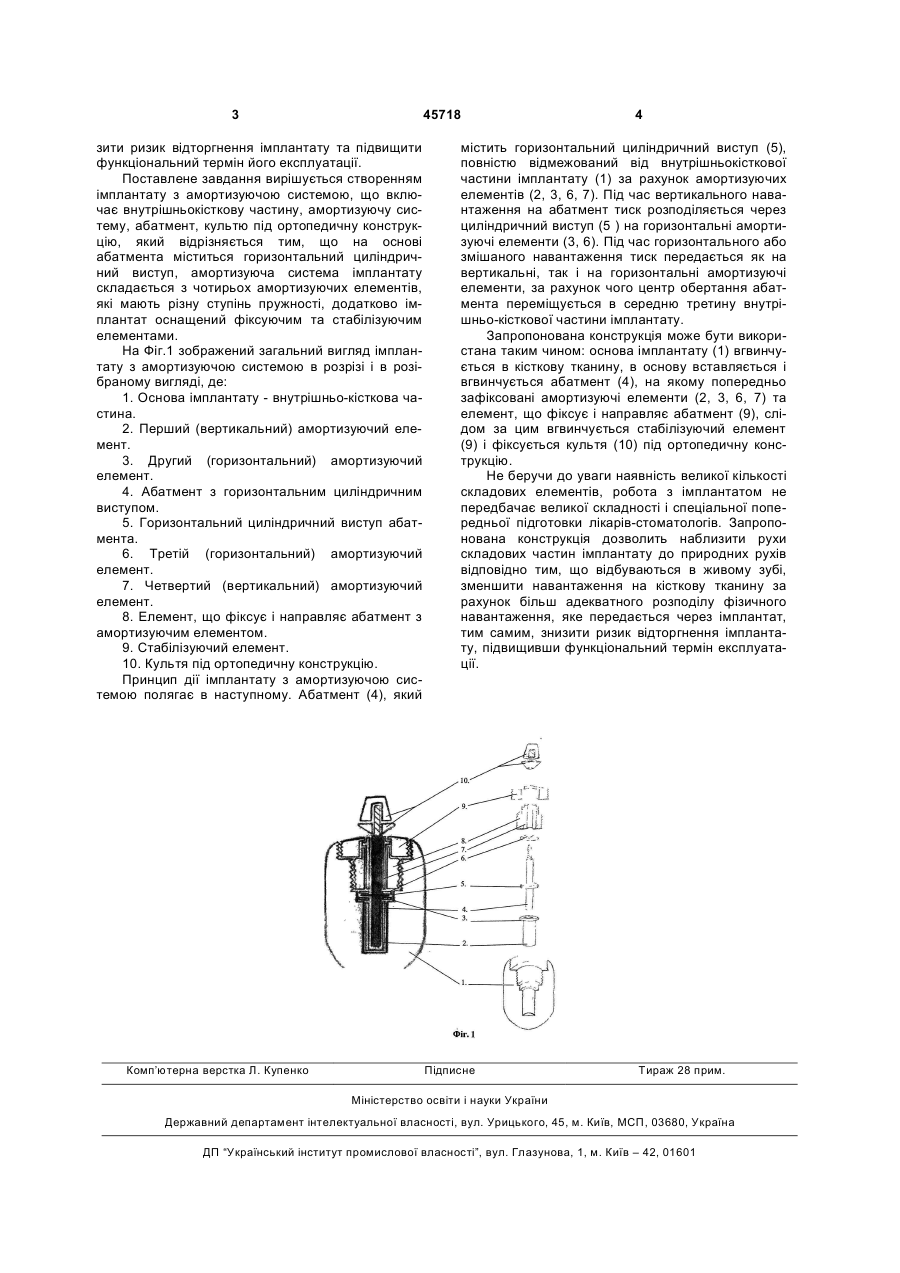

Імплантат з амортизуючою системою, що включає внутрішньокісткову частину, амортизуючу 3 45718 зити ризик відторгнення імплантату та підвищити функціональний термін його експлуатації. Поставлене завдання вирішується створенням імплантату з амортизуючою системою, що включає внутрішньокісткову частину, амортизуючу систему, абатмент, культю під ортопедичну конструкцію, який відрізняється тим, що на основі абатмента міститься горизонтальний циліндричний виступ, амортизуюча система імплантату складається з чотирьох амортизуючих елементів, які мають різну ступінь пружності, додатково імплантат оснащений фіксуючим та стабілізуючим елементами. На Фіг.1 зображений загальний вигляд імплантату з амортизуючою системою в розрізі і в розібраному вигляді, де: 1. Основа імплантату - внутрішньо-кісткова частина. 2. Перший (вертикальний) амортизуючий елемент. 3. Другий (горизонтальний) амортизуючий елемент. 4. Абатмент з горизонтальним циліндричним виступом. 5. Горизонтальний циліндричний виступ абатмента. 6. Третій (горизонтальний) амортизуючий елемент. 7. Четвертий (вертикальний) амортизуючий елемент. 8. Елемент, що фіксує і направляє абатмент з амортизуючим елементом. 9. Стабілізуючий елемент. 10. Культя під ортопедичну конструкцію. Принцип дії імплантату з амортизуючою системою полягає в наступному. Абатмент (4), який Комп’ютерна верстка Л. Купенко 4 містить горизонтальний циліндричний виступ (5), повністю відмежований від внутрішньокісткової частини імплантату (1) за рахунок амортизуючих елементів (2, 3, 6, 7). Під час вертикального навантаження на абатмент тиск розподіляється через циліндричний виступ (5 ) на горизонтальні амортизуючі елементи (3, 6). Під час горизонтального або змішаного навантаження тиск передається як на вертикальні, так і на горизонтальні амортизуючі елементи, за рахунок чого центр обертання абатмента переміщується в середню третину внутрішньо-кісткової частини імплантату. Запропонована конструкція може бути використана таким чином: основа імплантату (1) вгвинчується в кісткову тканину, в основу вставляється і вгвинчується абатмент (4), на якому попередньо зафіксовані амортизуючі елементи (2, 3, 6, 7) та елемент, що фіксує і направляє абатмент (9), слідом за цим вгвинчується стабілізуючий елемент (9) і фіксується культя (10) під ортопедичну конструкцію. Не беручи до уваги наявність великої кількості складових елементів, робота з імплантатом не передбачає великої складності і спеціальної попередньої підготовки лікарів-стоматологів. Запропонована конструкція дозволить наблизити рухи складових частин імплантату до природних рухів відповідно тим, що відбуваються в живому зубі, зменшити навантаження на кісткову тканину за рахунок більш адекватного розподілу фізичного навантаження, яке передається через імплантат, тим самим, знизити ризик відторгнення імплантату, підвищивши функціональний термін експлуатації. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
