Вальці
Формула / Реферат
Вальці, що містять фундаментну плиту, дві станини, привідний електродвигун, редуктор, привідні шестерні, а також два валки, встановлені з можливістю обертання і споряджені фрикційними шестернями, які відрізняються тим, що вони споряджені щонайменше однією додатковою парою фрикційних шестерень з іншим передаточним числом, фрикційні шестерні одного з валків закріплені на ньому нерухомо, а другого - з можливістю обертання незалежно від нього і взаємодії з ковзною шпонкою, розміщеною на другому валку з можливістю руху вздовж нього.
Текст

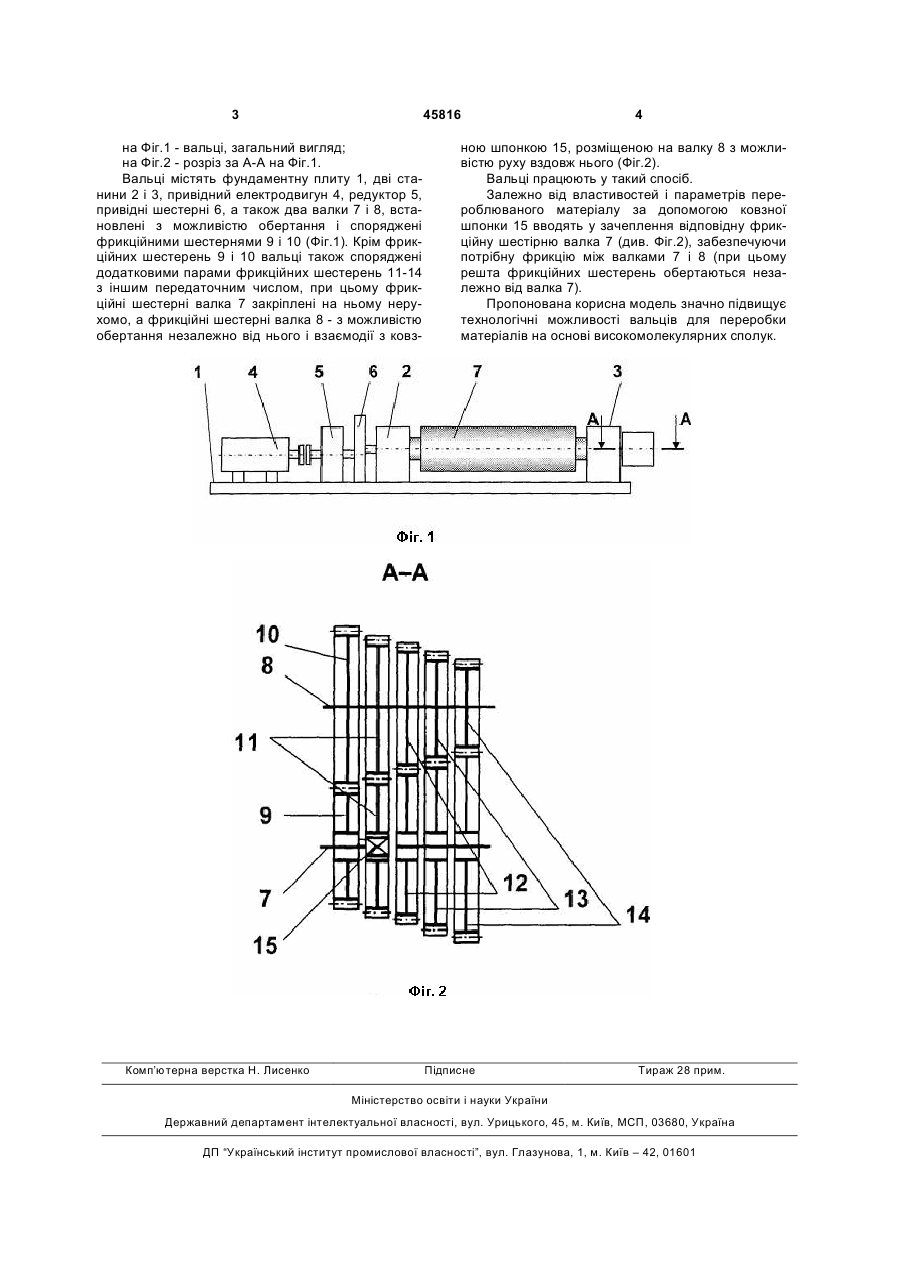

Вальці, що містять фундаментну плиту, дві станини, привідний електродвигун, редуктор, при 3 45816 на Фіг.1 - вальці, загальний вигляд; на Фіг.2 - розріз за А-А на Фіг.1. Вальці містять фундаментну плиту 1, дві станини 2 і 3, привідний електродвигун 4, редуктор 5, привідні шестерні 6, а також два валки 7 і 8, встановлені з можливістю обертання і споряджені фрикційними шестернями 9 і 10 (Фіг.1). Крім фрикційних шестерень 9 і 10 вальці також споряджені додатковими парами фрикційних шестерень 11-14 з іншим передаточним числом, при цьому фрикційні шестерні валка 7 закріплені на ньому нерухомо, а фрикційні шестерні валка 8 - з можливістю обертання незалежно від нього і взаємодії з ковз Комп’ютерна верстка Н. Лиcенко 4 ною шпонкою 15, розміщеною на валку 8 з можливістю руху вздовж нього (Фіг.2). Вальці працюють у такий спосіб. Залежно від властивостей і параметрів перероблюваного матеріалу за допомогою ковзної шпонки 15 вводять у зачеплення відповідну фрикційну шестірню валка 7 (див. Фіг.2), забезпечуючи потрібну фрикцію між валками 7 і 8 (при цьому решта фрикційних шестерень обертаються незалежно від валка 7). Пропонована корисна модель значно підвищує технологічні можливості вальців для переробки матеріалів на основі високомолекулярних сполук. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюRollers
Автори англійськоюMikulionok Ihor Olehovych
Назва патенту російськоюВальцы
Автори російськоюМикуленок Игорь Олегович
МПК / Мітки
МПК: B29B 7/34, B29B 7/02, B29B 7/30
Мітки: вальці
Код посилання
<a href="https://ua.patents.su/2-45816-valci.html" target="_blank" rel="follow" title="База патентів України">Вальці</a>
Вальці для переробки термопластів
Номер патенту: 16816
Опубліковано: 15.08.2006
Автор: Мікульонок Ігор Олегович
МПК: B29B 7/56, B29B 7/02, B29B 7/30
Мітки: вальці, термопластів, переробки
Формула / Реферат:
1. Вальці для переробки термопластів, що містять фундаментну плиту, дві станини, привідний електродвигун, редуктор, привідні зубчасті колеса, а також два валки, встановлені з можливістю обертання і споряджені круглими фрикційними шестернями, які відрізняються тим, що поперечний переріз посадочного місця фрикційної шестірні кожного валка виконано квадратним, а центральний отвір фрикційної шестірні - прямокутним, при цьому фрикційну шестірню...
Вальці для переробки пластичних мас і гумових сумішей
Номер патенту: 242
Опубліковано: 30.10.1998
Автори: Доценко Наталія Олексіївна, Мікульонок Ігор Васильович
МПК: B29B 7/56
Мітки: сумішей, вальці, гумових, пластичних, переробки, мас
Формула / Реферат:
Вальці для переробки пластичних мас ( гумових сумішей, що містять фундаментну плиту, дві станини, два валки з приводом їх обертання, при цьому валки утворюють регульований міжвалковий зазор, відсутній при повністю зведених валках, мають на робочих поверхнях циліндричні ділянки, розташовані напроти одна одної, які відрізняються тим, що на робочих поверхнях валків виконано ділянки у формі співвісних зрізаних конусів, причому основи сусідніх...
Вальці для перероблення термопластичних матеріалів
Номер патенту: 1194
Опубліковано: 15.04.2002
Автор: Мікульонок Ігор Олегович
МПК: B29B 7/56
Мітки: матеріалів, вальці, перероблення, термопластичних
Формула / Реферат:
1. Вальці для перероблення термопластичних матеріалів, що містять фундаментну плиту, дві станини, а також два валки з приводом їх обертання, робочі поверхні яких мають циліндричні ділянки й ділянки у формі зрізаних конусів, причому основи сусідніх ділянок кожного валка виконані однакового діаметра, які відрізняються тим, що ділянки робочих поверхонь кожного валка виконані на знімних кільцевих секторах, закріплених на циліндричній поверхні...
Вальці для перероблення термопластичних матеріалів
Номер патенту: 13230
Опубліковано: 15.03.2006
Автори: Мікульонок Ігор Олегович, РУЖИНСЬКА ЛЮДМИЛА ІВАНІВНА
МПК: B29B 7/30, B29B 7/56, B29B 7/00
Мітки: матеріалів, перероблення, термопластичних, вальці
Формула / Реферат:
1. Вальці для перероблення термопластичних матеріалів, що містять станину, встановлені з можливістю обертання один назустріч одному два валки, бочки яких утворюють міжвалковий проміжок, змонтовані по краях міжвалкового проміжку обмежувальні стріли, а також пристрій для знімання неперервної стрічки оброблюваного термопласту, який відрізняється тим, що в бочках валків щонайменше з одного краю міжвалкового проміжку змонтовані нагрівачі.2....
Вальці для перероблення гумових сумішей
Номер патенту: 1446
Опубліковано: 15.10.2002
Автори: Біденко Василь Дмитрович, Сезонов Максим Вікторович, Доценко Ігор Миколайович, Мікульонок Ігор Олегович
МПК: B29B 7/56
Мітки: перероблення, сумішей, гумових, вальці
Формула / Реферат:
1. Вальці для перероблення гумових сумішей, що містять передній і задній валки, кожний з яких у місці знімання перероблюваної суміші у вигляді стрічки має щонайменше одну кільцеву ділянку з утворенням між кожною парою цих ділянок обох валків профільованого зазора, а також пристрій для знімання з переднього валка перероблюваної суміші, які відрізняються тим, що на одній з кожної пари кільцевих ділянок валків виконано проточки.2. Вальці...
