Вальці для перероблення гумових сумішей

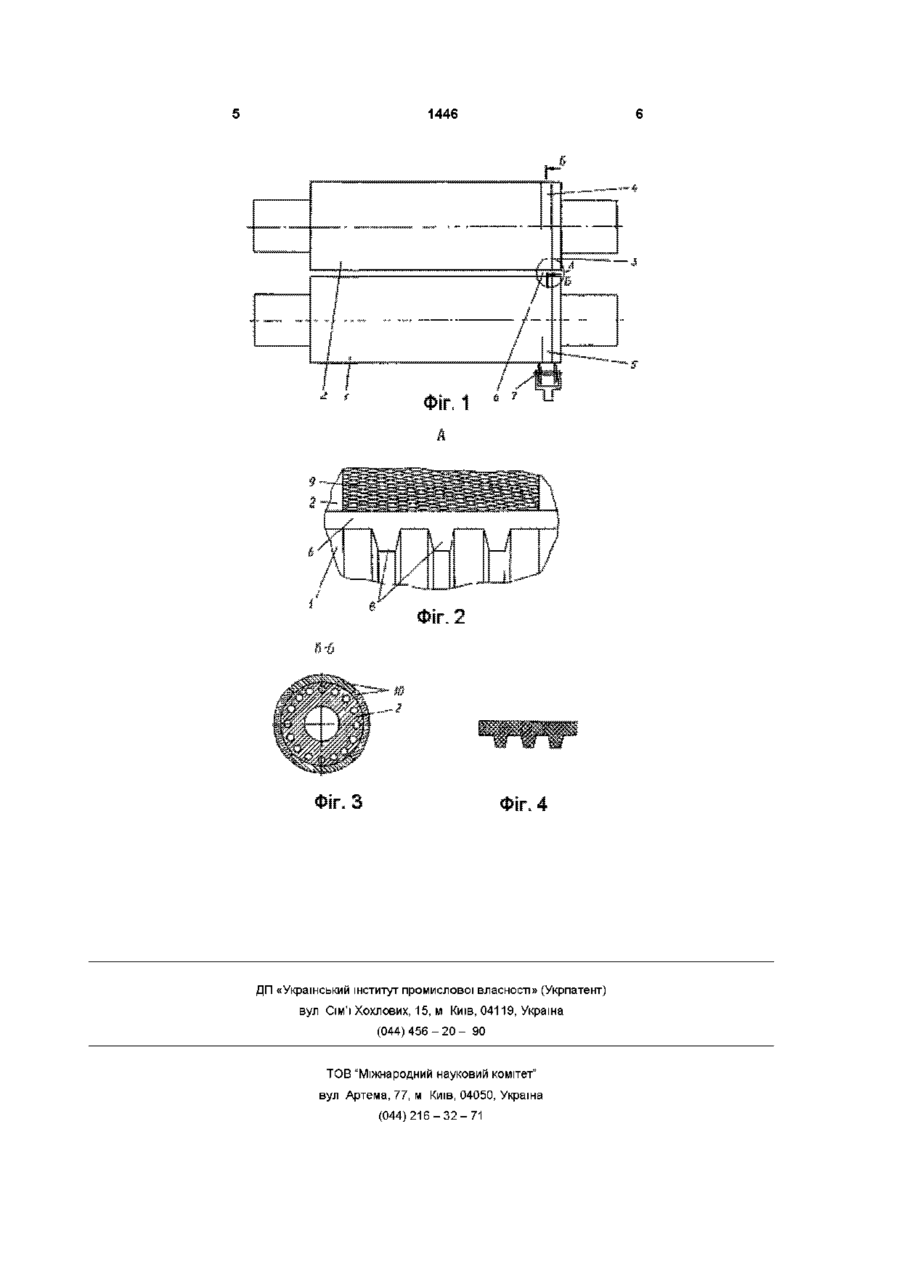

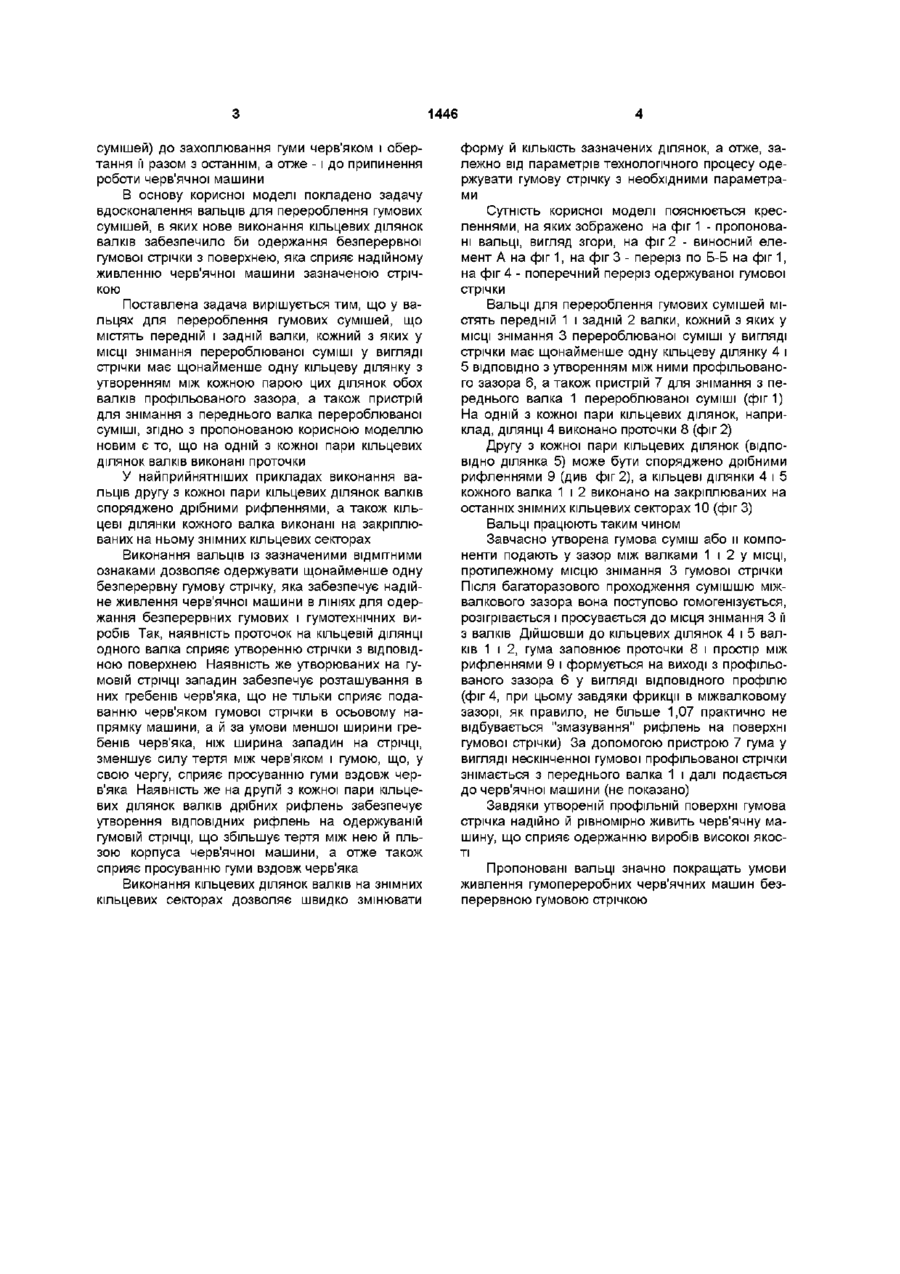

1 Вальці для перероблення гумових сумішей, що містять передній і задній валки, кожний з яких у МІСЦІ знімання перероблюваної суміші у вигляді стрічки має щонайменше одну кільцеву ділянку з утворенням між кожною парою цих ділянок обох валків профільованого зазора, а також пристрій для знімання з переднього валка перероблюваної суміші, які відрізняються тим, що на одній з кожної пари кільцевих ділянок валків виконано проточки 2 Вальці за п 1, які відрізняються тим, що другу 3 кожної пари кільцевих ділянок валків споряджено дрібними рифленнями З Вальці за пп 1 або 2, які відрізняються тим, що кільцеві ділянки кожного валка виконані на закріплюваних на ньому знімних кільцевих секторах Корисна модель належить до гумопереробного обладнання, зокрема до змішувальних, змішувально-підігрівальних і живильно-підігрівальних вальців і може бути використана, наприклад, у ЛІНІЯХ з виготовлення профільованих гумових і гумотехнічних виробів методом екструзії на базі черв'ячних машин Залежно від профілю одержуваного виробу та властивостей перероблюваних гумових сумішей, конструктивних особливостей і продуктивності черв'ячних машин, а також специфіки технологічного процесу застосовуються різні методи живлення черв'ячних машин (подавання гумової суміші в завантажувальний отвір) Найбільшого же поширення набуло їх живлення безперервною стрічкою (однією ЧИ декількома одночасно), одержуваною, звичайно, на гумопереробних вальцях Так, ВІДОМІ вальці для перероблення гумових сумішей, що містять передній і задній валки, кожний з яких у МІСЦІ знімання перероблюваної суміші у вигляді стрічки має щонайменше одну кільцеву ділянку з утворенням між кожною парою цих ділянок обох валків плоского зазора, а також пристрій для знімання з переднього валка перероблюваної суміші [Любартович С А Изготовление резиновых профилей -Л Химия, 1987 -с 28, рис 12] Одержувана на таких вальцях безперервна гумова стрічка застосовується в подальшому для живлення черв'ячних машин (машин теплого живлення МЧТ, машин холодного живлення - МЧХ або ма шин холодного живлення з вакуумвідсмоктуванням - МЧХВ) Але стрічка прямокутного поперечного перерізу з гладкими поверхнями вимагає уважного и подавання в завантажувальний отвір черв'ячної машини, оскільки ненадійне захоплювання черв'яком такої стрічки й подавання и до формувальної головки машини призводить до пульсацій витрати матеріалу на виході з головки й зниження прецизійності одержуваних профільованих виробів і заготовок Найбільш близьким за технічною сутністю до пропонованого технічного рішення є вальці для перероблення гумових сумішей, що містять передній і задній валки, кожний з яких у МІСЦІ знімання перероблюваної суміші у вигляді стрічки має щонайменше одну кільцеву ділянку з утворенням між кожною парою цих ділянок обох валків профільованого зазора, а також пристрій для знімання з переднього валка перероблюваної суміші, причому профільований зазор має сочевицеподібну форму [а с СРСР № 1479281, МПК4 В29В7/56, заявл 29 07 1987,опубл 15 05 1989] На відміну від аналога, що розглянуто, зазначені вальці забезпечують одержання гумової стрічки сочевицеподібного поперечного перерізу Це сприяє кращому захопленню стрічки черв'яком черв'ячної машини, проте одночасно значно знижується зусилля зчеплення стрічки з пльзого корпуса машини, що в кінцевому підсумку призводить (особливо під час перероблення високов'язких (О 1446 сумішей) до захоплювання гуми черв'яком і обертання її разом з останнім, а отже - і до припинення роботи черв'ячної машини В основу корисної моделі покладено задачу вдосконалення вальців для перероблення гумових сумішей, в яких нове виконання кільцевих ділянок валків забезпечило би одержання безперервної гумової стрічки з поверхнею, яка сприяє надійному живленню черв'ячної машини зазначеною стрічкою Поставлена задача вирішується тим, що у вальцях для перероблення гумових сумішей, що містять передній і задній валки, кожний з яких у МІСЦІ знімання перероблюваної суміші у вигляді стрічки має щонайменше одну кільцеву ділянку з утворенням між кожною парою цих ділянок обох валків профільованого зазора, а також пристрій для знімання з переднього валка перероблюваної суміші, згідно з пропонованою корисною моделлю новим є то, що на одній з кожної пари кільцевих ділянок валків виконані проточки У найприйнятніших прикладах виконання вальців другу з кожної пари кільцевих ділянок валків споряджено дрібними рифленнями, а також кільцеві ділянки кожного валка виконані на закріплюваних на ньому знімних кільцевих секторах Виконання вальців із зазначеними ВІДМІТНИМИ ознаками дозволяє одержувати щонайменше одну безперервну гумову стрічку, яка забезпечує надійне живлення черв'ячної машини в ЛІНІЯХ ДЛЯ одержання безперервних гумових і гумотехнічних виробів Так, наявність проточок на кільцевій ДІЛЯНЦІ одного валка сприяє утворенню стрічки з ВІДПОВІДНОЮ поверхнею Наявність же утворюваних на гумовій стрічці западин забезпечує розташування в них гребенів черв'яка, що не тільки сприяє подаванню черв'яком гумової стрічки в осьовому напрямку машини, а й за умови меншої ширини гребенів черв'яка, ніж ширина западин на стрічці, зменшує силу тертя між черв'яком і гумою, що, у свою чергу, сприяє просуванню гуми вздовж черв'яка Наявність же на другій з кожної пари кільцевих ділянок валків дрібних рифлень забезпечує утворення ВІДПОВІДНИХ рифлень на одержуваній гумовій стрічці, що збільшує тертя між нею й гільзою корпуса черв'ячної машини, а отже також сприяє просуванню гуми вздовж черв'яка Виконання кільцевих ділянок валків на знімних кільцевих секторах дозволяє швидко змінювати форму й КІЛЬКІСТЬ зазначених ділянок, а отже, залежно від параметрів технологічного процесу одержувати гумову стрічку з необхідними параметрами Сутність корисної моделі пояснюється кресленнями, на яких зображено на фіг 1 - пропоновані вальці, вигляд згори, на фіг 2 - виносний елемент А на фіг 1, на фіг 3 - переріз по Б-Б на фіг 1, на фіг 4 - поперечний переріз одержуваної гумової стрічки Вальці для перероблення гумових сумішей містять передній 1 і задній 2 валки, кожний з яких у МІСЦІ знімання 3 перероблюваної суміші у вигляді стрічки має щонайменше одну кільцеву ділянку 4 і 5 ВІДПОВІДНО з утворенням між ними профільованого зазора 6, а також пристрій 7 для знімання з переднього валка 1 перероблюваної суміші (фиг 1) На одній з кожної пари кільцевих ділянок, наприклад, ДІЛЯНЦІ 4 виконано проточки 8 (фіг 2) Другу з кожної пари кільцевих ділянок (ВІДПОВІДНО ділянка 5) може бути споряджено дрібними рифленнями 9 (див фіг 2), а кільцеві ділянки 4 і 5 кожного валка 1 і 2 виконано на закріплюваних на останніх знімних кільцевих секторах 10 (фіг 3) Вальці працюють таким чином Завчасно утворена гумова суміш або и компоненти подають у зазор між валками 1 і 2 у МІСЦІ, протилежному місцю знімання 3 гумової стрічки Після багаторазового проходження сумішшю міжвалкового зазора вона поступово гомогенізується, розігрівається і просувається до місця знімання 3 її з валків Дійшовши ДО кільцевих ділянок 4 і 5 валків 1 і 2, гума заповнює проточки 8 і простір між рифленнями 9 і формується на виході з профільованого зазора 6 у вигляді ВІДПОВІДНОГО профілю (фіг 4, при цьому завдяки фрикцм в міжвалковому зазорі, як правило, не більше 1,07 практично не відбувається "змазування" рифлень на поверхні гумової стрічки) За допомогою пристрою 7 гума у вигляді нескінченної гумової профільованої стрічки знімається з переднього валка 1 і далі подається до черв'ячної машини (не показано) Завдяки утвореній профільній поверхні гумова стрічка надійно й рівномірно живить черв'ячну машину, що сприяє одержанню виробів високої якості Пропоновані вальці значно покращать умови живлення гумопереробних черв'ячних машин безперервною гумовою стрічкою 1446 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
