Пристрій для виготовлення гнутих профілів
Номер патенту: 45852
Опубліковано: 25.11.2009
Автори: Савуляк Віктор Валерійович, Савуляк Валерій Іванович, Молодецька Тетяна Ігорівна
Формула / Реферат
Пристрій для виготовлення гнутих профілів, що містить встановлені в технологічній послідовності привідні формуючі кліті для попереднього та кінцевого формоутворення і кліті, що тягнуть, з роликовими парами, які мають замкнутий профільований зазор, який відрізняється тим, що як привідна кліть використані привідні спряжені пари валків на початку та кінці пристрою, а як формуюча кліть використані вали з формувальними та фіксувальними виступами, причому перша пара валків містить центрально розташовану пару спряжених виступів, а кожна наступна кліть містить по дві пари спряжених формуючих і фіксуючих виступів, зміщених відносно попередньої кліті на ширину одного гофра.
Текст

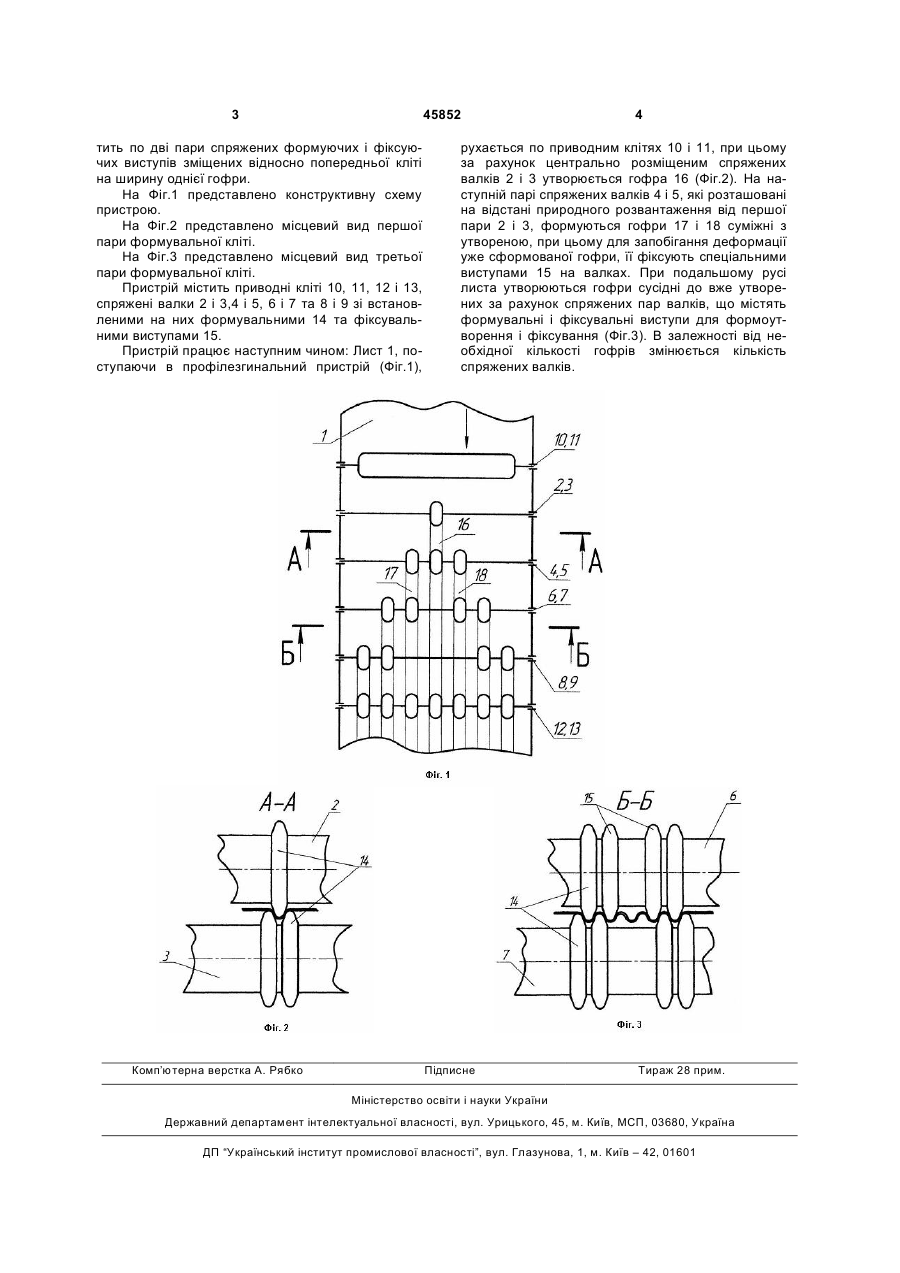

Пристрій для виготовлення гнутих профілів, що містить встановлені в технологічній послідовності привідні формуючі кліті для попереднього та 3 45852 тить по дві пари спряжених формуючих і фіксуючих виступів зміщених відносно попередньої кліті на ширину однієї гофри. На Фіг.1 представлено конструктивну схему пристрою. На Фіг.2 представлено місцевий вид першої пари формувальної кліті. На Фіг.3 представлено місцевий вид третьої пари формувальної кліті. Пристрій містить приводні кліті 10, 11, 12 і 13, спряжені валки 2 і 3,4 і 5, 6 і 7 та 8 і 9 зі встановленими на них формувальними 14 та фіксувальними виступами 15. Пристрій працює наступним чином: Лист 1, поступаючи в профілезгинальний пристрій (Фіг.1), Комп’ютерна верстка А. Рябко 4 рухається по приводним клітях 10 і 11, при цьому за рахунок центрально розміщеним спряжених валків 2 і 3 утворюється гофра 16 (Фіг.2). На наступній парі спряжених валків 4 і 5, які розташовані на відстані природного розвантаження від першої пари 2 і 3, формуються гофри 17 і 18 суміжні з утвореною, при цьому для запобігання деформації уже сформованої гофри, її фіксують спеціальними виступами 15 на валках. При подальшому русі листа утворюються гофри сусідні до вже утворених за рахунок спряжених пар валків, що містять формувальні і фіксувальні виступи для формоутворення і фіксування (Фіг.3). В залежності від необхідної кількості гофрів змінюється кількість спряжених валків. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for producing molded sections
Автори англійськоюSavuliak Valerii Ivanovych, Savuliak Valerii Ivanovych, Molodetska Tetiana Ihorivna
Назва патенту російськоюУстройство для изготовления гнутых профилей
Автори російськоюСавуляк Валерий Иванович, Савуляк Валерий Иванович, Молодецкая Татьяна Игоревна
МПК / Мітки
МПК: B21D 13/00
Мітки: виготовлення, профілів, гнутих, пристрій
