Лінія виготовлення гнутих профілів

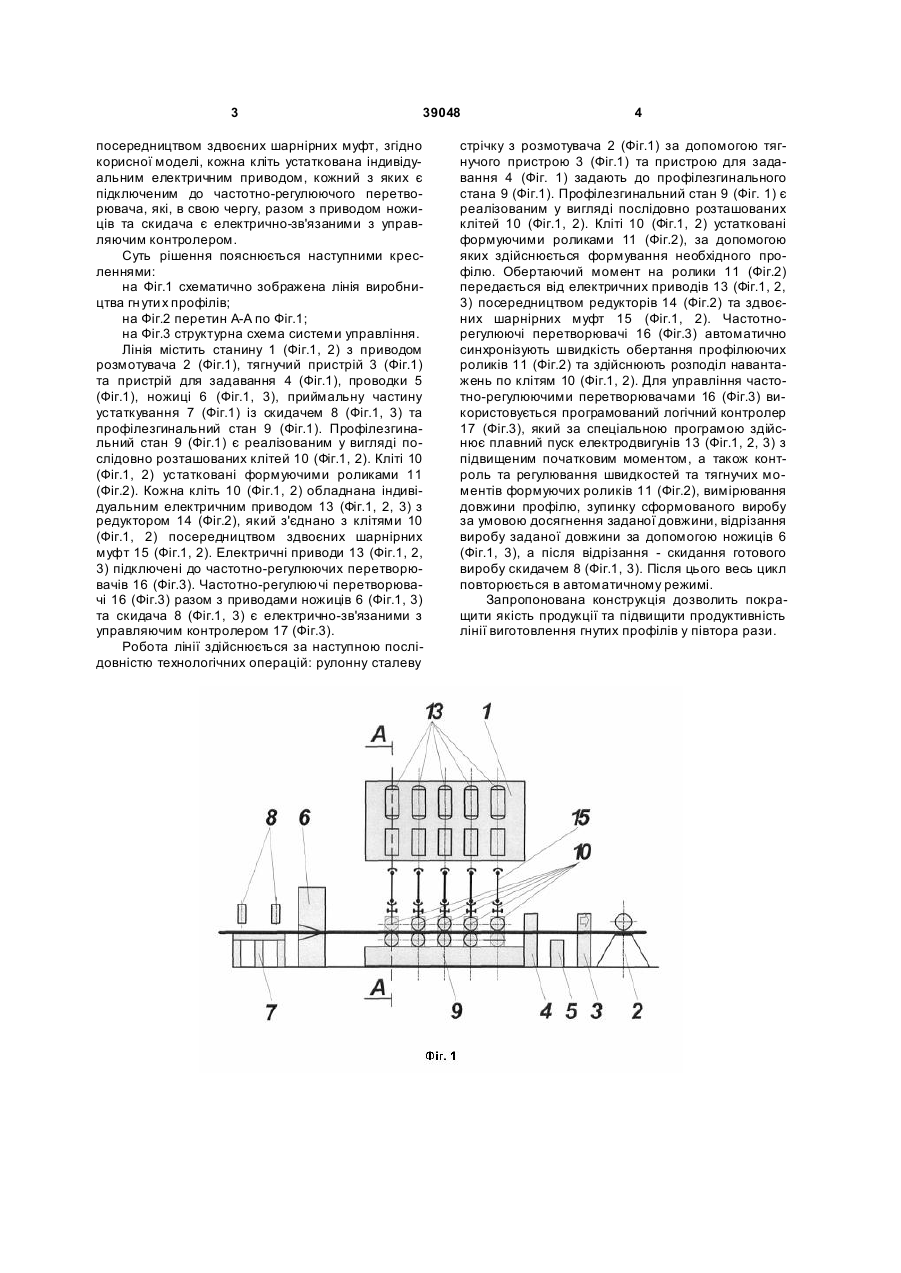

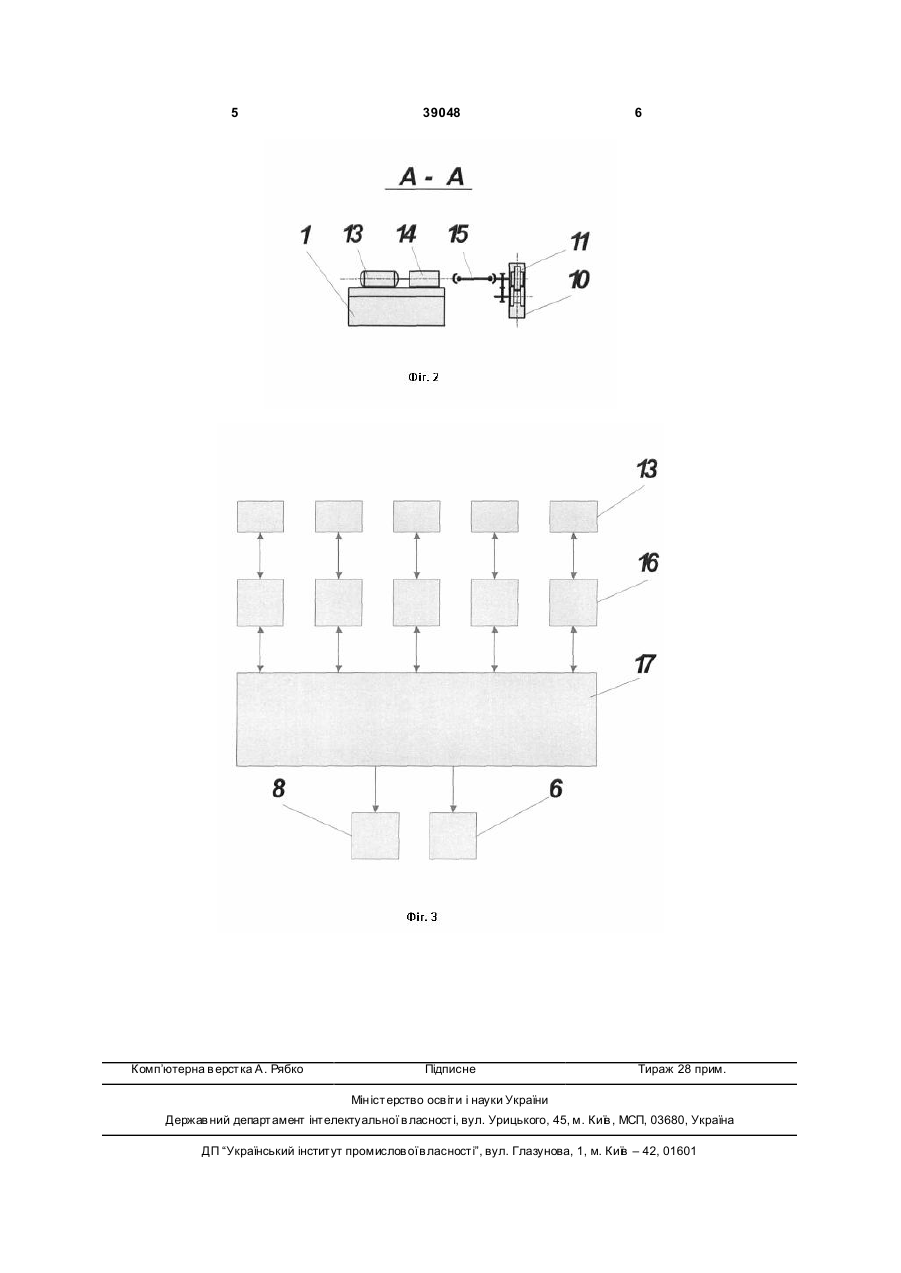

Лінія виготовлення гнути х профілів, що містить станину з приводом, розмотувач, тягн учий пристрій, пристрій для задавання, проводки, ножиці, приймальну частину із скидачем та профілезгинальний стан, який виконаний у вигляді послідовно розташованих клітей, устаткованих формуючими роликами, які зв'язані з приводом за допомогою здвоєних шарнірних муфт, яка відрізняється тим, що кожна кліть устаткована індивідуальним електричним приводом, кожний з яких підключений до частотно-регулювального перетворювача, які, в свою чергу, разом з приводом ножиць та скидача електрично зв'язані з керуючим контролером. (19) (21) u200811432 (22) 22.09.2008 (24) 26.01.2009 (46) 26.01.2009, Бюл.№ 2, 2009 р. (72) АРТЕМЕНКО ОЛЕКС АНДР МИКОЛАЙОВИЧ, UA, ГУЛЕНКОВ БОРИС ВІКТОРОВИЧ, UA, ІВАШИНА ВОЛОДИ МИР ВОЛОДИМИРОВИЧ, U A, ІСАЄВ ОЛЕКСАНДР ГИОРГИЙОВИЧ, UA, КОРЛЕНШТЕЙН МУСІЙ ЕМАНУІЛОВИЧ, U A, МЕБЕЛЬ ЮРІЙ АБРАМОВИЧ, UA, МЕЛЕШКОВ РОМАН ОЛЕКСАНДРОВИЧ, UA, СИДОРОВ СЕРГІЙ МИ ХАЙЛОВИЧ, UA (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "МАРІУПОЛЬСЬКИЙ МЕТАЛУРГІЙНИЙ КОМБІНАТ ІМЕНІ ІЛЛІЧА", U A 3 39048 посередництвом здвоєних шарнірних муфт, згідно корисної моделі, кожна кліть устаткована індивідуальним електричним приводом, кожний з яких є підключеним до частотно-регулюючого перетворювача, які, в свою чергу, разом з приводом ножиців та скидача є електрично-зв'язаними з управляючим контролером. Суть рішення пояснюється наступними кресленнями: на Фіг.1 схематично зображена лінія виробництва гн утих профілів; на Фіг.2 перетин А-А по Фіг.1; на Фіг.3 структурна схема системи управління. Лінія містить станину 1 (Фіг.1, 2) з приводом розмотувача 2 (Фіг.1), тягнучий пристрій 3 (Фіг.1) та пристрій для задавання 4 (Фіг.1), проводки 5 (Фіг.1), ножиці 6 (Фіг.1, 3), приймальну частину устаткування 7 (Фіг.1) із скидачем 8 (Фіг.1, 3) та профілезгинальний стан 9 (Фіг.1). Профілезгинальний стан 9 (Фіг.1) є реалізованим у вигляді послідовно розташованих клітей 10 (Фіг.1, 2). Кліті 10 (Фіг.1, 2) устатковані формуючими роликами 11 (Фіг.2). Кожна кліть 10 (Фіг.1, 2) обладнана індивідуальним електричним приводом 13 (Фіг.1, 2, 3) з редуктором 14 (Фіг.2), який з'єднано з клітями 10 (Фіг.1, 2) посередництвом здвоєних шарнірних муфт 15 (Фіг.1, 2). Електричні приводи 13 (Фіг.1, 2, 3) підключені до частотно-регулюючих перетворювачів 16 (Фіг.3). Частотно-регулюючі перетворювачі 16 (Фіг.3) разом з приводами ножиців 6 (Фіг.1, 3) та скидача 8 (Фіг.1, 3) є електрично-зв'язаними з управляючим контролером 17 (Фіг.3). Робота лінії здійснюється за наступною послідовністю технологічних операцій: рулонну сталеву 4 стрічку з розмотувача 2 (Фіг.1) за допомогою тягнучого пристрою 3 (Фіг.1) та пристрою для задавання 4 (Фіг. 1) задають до профілезгинального стана 9 (Фіг.1). Профілезгинальний стан 9 (Фіг. 1) є реалізованим у вигляді послідовно розташованих клітей 10 (Фіг.1, 2). Кліті 10 (Фіг.1, 2) устатковані формуючими роликами 11 (Фіг.2), за допомогою яких здійснюється формування необхідного профілю. Обертаючий момент на ролики 11 (Фіг.2) передається від електричних приводів 13 (Фіг.1, 2, 3) посередництвом редукторів 14 (Фіг.2) та здвоєних шарнірних муфт 15 (Фіг.1, 2). Частотнорегулюючі перетворювачі 16 (Фіг.3) автоматично синхронізують швидкість обертання профілюючих роликів 11 (Фіг.2) та здійснюють розподіл навантажень по клітям 10 (Фіг.1, 2). Для управління частотно-регулюючими перетворювачами 16 (Фіг.3) використовується програмований логічний контролер 17 (Фіг.3), який за спеціальною програмою здійснює плавний пуск електродвигунів 13 (Фіг.1, 2, 3) з підвищеним початковим моментом, а також контроль та регулювання швидкостей та тягнучих моментів формуючих роликів 11 (Фіг.2), вимірювання довжини профілю, зупинку сформованого виробу за умовою досягнення заданої довжини, відрізання виробу заданої довжини за допомогою ножиців 6 (Фіг.1, 3), а після відрізання - скидання готового виробу скидачем 8 (Фіг.1, 3). Після цього весь цикл повторюється в автоматичному режимі. Запропонована конструкція дозволить покращити якість продукції та підвищити продуктивність лінії виготовлення гнутих профілів у півтора рази. 5 Комп’ютерна в ерстка А. Рябко 39048 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
