Пристрій для контролю міцності піщано – глинястої суміші на стиснення в процесі її приготування

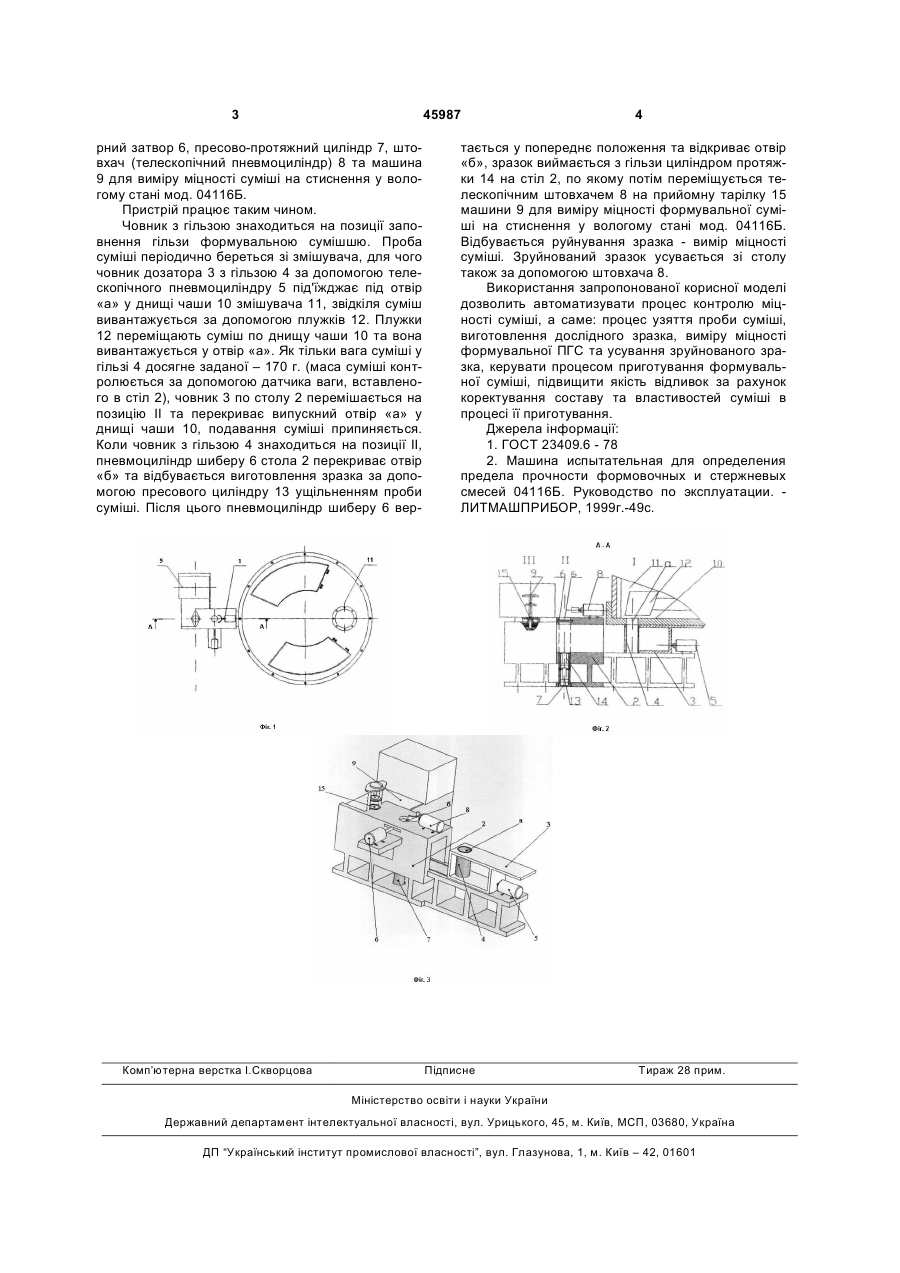

Пристрій для контролю міцності піщаноглинястої суміші на стиснення в процесі її приготу 3 45987 рний затвор 6, пресово-протяжний циліндр 7, штовхач (телескопічний пневмоциліндр) 8 та машина 9 для виміру міцності суміші на стиснення у вологому стані мод. 04116Б. Пристрій працює таким чином. Човник з гільзою знаходиться на позиції заповнення гільзи формувальною сумішшю. Проба суміші періодично береться зі змішувача, для чого човник дозатора 3 з гільзою 4 за допомогою телескопічного пневмоциліндру 5 під'їжджає під отвір «а» у днищі чаши 10 змішувача 11, звідкіля суміш вивантажується за допомогою плужків 12. Плужки 12 переміщають суміш по днищу чаши 10 та вона вивантажується у отвір «а». Як тільки вага суміші у гільзі 4 досягне заданої – 170 г. (маса суміші контролюється за допомогою датчика ваги, вставленого в стіл 2), човник 3 по столу 2 перемішається на позицію II та перекриває випускний отвір «а» у днищі чаши 10, подавання суміші припиняється. Коли човник з гільзою 4 знаходиться на позиції II, пневмоциліндр шиберу 6 стола 2 перекриває отвір «б» та відбувається виготовлення зразка за допомогою пресового циліндру 13 ущільненням проби суміші. Після цього пневмоциліндр шиберу 6 вер Комп’ютерна верстка І.Скворцова 4 тається у попереднє положення та відкриває отвір «б», зразок виймається з гільзи циліндром протяжки 14 на стіл 2, по якому потім переміщується телескопічним штовхачем 8 на прийомну тарілку 15 машини 9 для виміру міцності формувальної суміші на стиснення у вологому стані мод. 04116Б. Відбувається руйнування зразка - вимір міцності суміші. Зруйнований зразок усувається зі столу також за допомогою штовхача 8. Використання запропонованої корисної моделі дозволить автоматизувати процес контролю міцності суміші, а саме: процес узяття проби суміші, виготовлення дослідного зразка, виміру міцності формувальної ПГС та усування зруйнованого зразка, керувати процесом приготування формувальної суміші, підвищити якість відливок за рахунок коректування составу та властивостей суміші в процесі її приготування. Джерела інформації: 1. ГОСТ 23409.6 - 78 2. Машина испытательная для определения предела прочности формовочных и стержневых смесей 04116Б. Руководство по эксплуатации. ЛИТМАШПРИБОР, 1999г.-49с. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
