Повітряний сепаратор
Номер патенту: 46051
Опубліковано: 10.12.2009
Автори: Васильковський Михайло Ігоревич, Лещенко Сергій Миколайович, Нестеренко Олександр Вікторович, Васильковський Олексій Михайлович
Формула / Реферат
1. Повітряний сепаратор, який включає бункер, живильно-розподільний пристрій, пневмосепаруючий канал та осадову камеру, який відрізняється тим, що живильно-розподільний пристрій виконано у вигляді нахиленого під кутом до горизонту решета, під яким встановлено направляючі поверхні, нижні кінці яких з'єднано з пневмосепаруючим каналом.
2. Повітряний сепаратор за п. 1, який відрізняється тим, що нахилене під кутом до горизонту решето виконано у вигляді пруткової або струнної решітки, робочі канали якої поступово розширюються в сторону напрямку руху оброблюваного матеріалу.
Текст

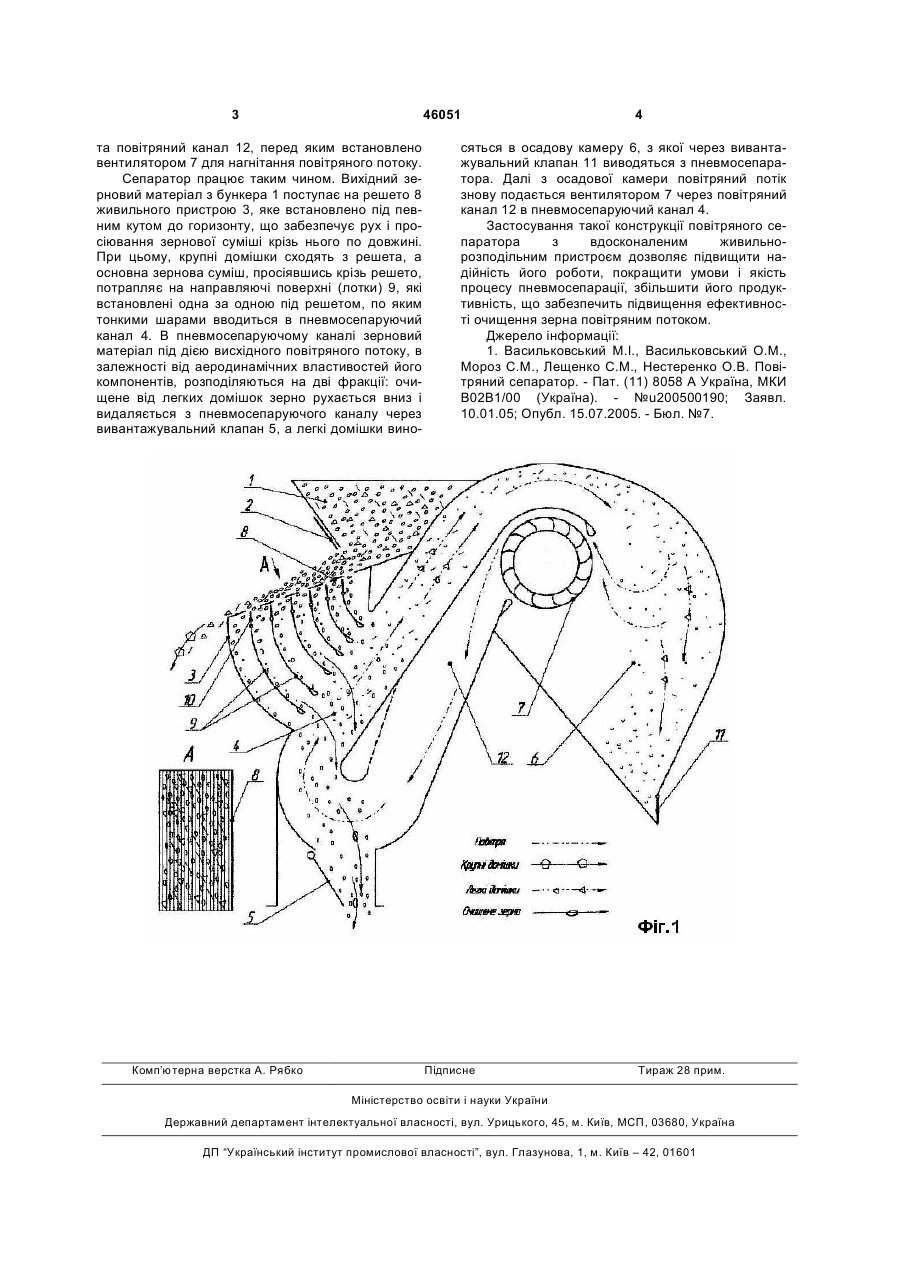

1. Повітряний сепаратор, який включає бункер, живильно-розподільний пристрій, пневмосе 3 46051 та повітряний канал 12, перед яким встановлено вентилятором 7 для нагнітання повітряного потоку. Сепаратор працює таким чином. Вихідний зерновий матеріал з бункера 1 поступає на решето 8 живильного пристрою 3, яке встановлено під певним кутом до горизонту, що забезпечує рух і просіювання зернової суміші крізь нього по довжині. При цьому, крупні домішки сходять з решета, а основна зернова суміш, просіявшись крізь решето, потрапляє на направляючі поверхні (лотки) 9, які встановлені одна за одною під решетом, по яким тонкими шарами вводиться в пневмосепаруючий канал 4. В пневмосепаруючому каналі зерновий матеріал під дією висхідного повітряного потоку, в залежності від аеродинамічних властивостей його компонентів, розподіляються на дві фракції: очищене від легких домішок зерно рухається вниз і видаляється з пневмосепаруючого каналу через вивантажувальний клапан 5, а легкі домішки вино Комп’ютерна верстка А. Рябко 4 сяться в осадову камеру 6, з якої через вивантажувальний клапан 11 виводяться з пневмосепаратора. Далі з осадової камери повітряний потік знову подається вентилятором 7 через повітряний канал 12 в пневмосепаруючий канал 4. Застосування такої конструкції повітряного сепаратора з вдосконаленим живильнорозподільним пристроєм дозволяє підвищити надійність його роботи, покращити умови і якість процесу пневмосепарації, збільшити його продуктивність, що забезпечить підвищення ефективності очищення зерна повітряним потоком. Джерело інформації: 1. Васильковський М.І., Васильковський О.М., Мороз С.М., Лещенко С.М., Нестеренко О.В. Повітряний сепаратор. - Пат. (11) 8058 А Україна, МКИ В02В1/00 (Україна). - №u200500190; Заявл. 10.01.05; Опубл. 15.07.2005. - Бюл. №7. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюAir separator
Автори англійськоюVasylkovskyi Oleksii Mykhailovych, Vasylkovskyi Mykhailo Ihorevych, Leschenko Serhii Mykolaiovych, Nesterenko Oleksandr Viktorovych
Назва патенту російськоюВоздушный сепаратор
Автори російськоюВасильковский Михаил Игоревич, Васильковский Алексей Михайлович, Лещенко Сергей Николаевич, Нестеренко Александр Викторович
МПК / Мітки
МПК: B02B 1/00
Мітки: повітряній, сепаратор
Код посилання
<a href="https://ua.patents.su/2-46051-povitryanijj-separator.html" target="_blank" rel="follow" title="База патентів України">Повітряний сепаратор</a>
Повітряний сепаратор
Номер патенту: 45406
Опубліковано: 10.11.2009
Автори: Васильковський Михайло Ігоревич, Нестеренко Олександр Вікторович, Лещенко Сергій Миколайович, Васильковський Олексій Михайлович, Богатирьов Дмитро Володимирович
МПК: B02B 1/00
Мітки: сепаратор, повітряній
Формула / Реферат:
Повітряний сепаратор, який включає бункер, живильно-розподільний пристрій, пневмосепаруючий канал та осадову камеру, який відрізняється тим, що живильно-розподільний пристрій виконано у вигляді нахиленої під кутом до горизонту пластини, в якій виконано прямокутні отвори, під якими встановлено направляючі поверхні, нижні кінці яких з'єднано з пневмосепаруючим каналом.
Повітряний сепаратор
Номер патенту: 44436
Опубліковано: 12.10.2009
Автори: Васильковський Ярослав Сергійович, Мороз Сергій Миколайович, Шуляренко Антон Миколайович, Васильковський Олексій Михайлович, Кожанова Анна Степанівна, Васильковський Михайло Ігоревич
МПК: B08B 5/00, A01F 12/44
Мітки: повітряній, сепаратор
Формула / Реферат:
1. Повітряний сепаратор, який включає напрямник вводу оброблюваного матеріалу, аспіраційний канал, приймач очищеного матеріалу, осадову камеру пилу та легких домішок, вентилятор, який відрізняється тим, що рух оброблюваного матеріалу та повітряного потоку здійснюється в одному напрямку.2. Повітряний сепаратор за п. 1, який відрізняється тим, що в нижній частині аспіраційного каналу встановлено клапан виводу очищеного...
Повітряний сепаратор
Номер патенту: 32411
Опубліковано: 12.05.2008
Автори: Васильковський Михайло Ігоревич, Нестеренко Олександр Вікторович, Петренко Дмитро Іванович, Васильковський Олексій Михайлович, Лещенко Сергій Миколайович
МПК: B02B 1/00
Мітки: повітряній, сепаратор
Формула / Реферат:
1. Повітряний сепаратор, який містить бункер, регулювальну заслінку, живильний пристрій, клапан, пневмосепаруючий і вивідний канали, вентилятор та осадову камеру, який відрізняється тим, що пневмосепаруючий канал виконаний з верхньої та нижньої частин, з'єднаних між собою послідовно, кожна з яких містить живильний пристрій і розташовані напроти жалюзійні отвори, при цьому жалюзійні отвори верхньої частини каналу за допомогою вивідного каналу...
Повітряний сепаратор
Номер патенту: 44435
Опубліковано: 12.10.2009
Автори: Васильковський Олексій Михайлович, Караман Дар'я Віталіївна, Васильковський Михайло Ігоревич, Шуляренко Антон Миколайович, Васильковський Ярослав Сергійович, Мороз Сергій Миколайович
МПК: B08B 5/00, A01F 12/44
Мітки: повітряній, сепаратор
Формула / Реферат:
1. Повітряний сепаратор, який включає напрямник вводу оброблюваного матеріалу, аспіраційний канал, приймач очищеного матеріалу, осадову камеру легких домішок, вентилятор, повітропроводи, який відрізняється тим, що рух оброблюваного матеріалу та повітряного потоку здійснюється в одному напрямку, а вентилятор з'єднаний з осадовими камерами повітропроводами.2. Повітряний сепаратор за п. 1, який відрізняється тим, що у нижній частині...
Повітряний сепаратор
Номер патенту: 8058
Опубліковано: 15.07.2005
Автори: Нестеренко Олександр Вікторович, Васильковський Михайло Ігоревич, Васильковський Олексій Михайлович, Лещенко Сергій Миколайович, Мороз Сергій Миколайович
МПК: B02B 1/00
Мітки: сепаратор, повітряній
Формула / Реферат:
Повітряний сепаратор, що містить бункер з заслінкою, живильний і пневмосепаруючий канали та осадову камеру, який відрізняється тим, що живильний канал виконаний з декількома напрямними поверхнями, встановленими одна над одною, нижні кінці яких перетинаються з пневмосепаруючим каналом на різних рівнях по його висоті.
