Вітроустановка
Номер патенту: 46052
Опубліковано: 10.12.2009
Автори: Качинський Максим Сергійович, Смирнова Людмила Іванівна
Формула / Реферат
Вітроустановка, що містить вітроколесо з горизонтальним валом, радіальні лопаті у вигляді циліндрів з торцевими дисками, приводи для обертання циліндрів у вигляді роторів типу Савоніуса, що встановлені на осях обертання циліндрів і жорстко зв'язані з ними, і електрогенератор, яка відрізняється тим, що до неї введено датчик кутової швидкості, який жорстко зв'язаний з горизонтальним валом вітроколеса, та стабілізаційний пристрій, вхід якого зв'язаний з виходом електрогенератора, а вихід - з приводами для обертання циліндрів.
Текст

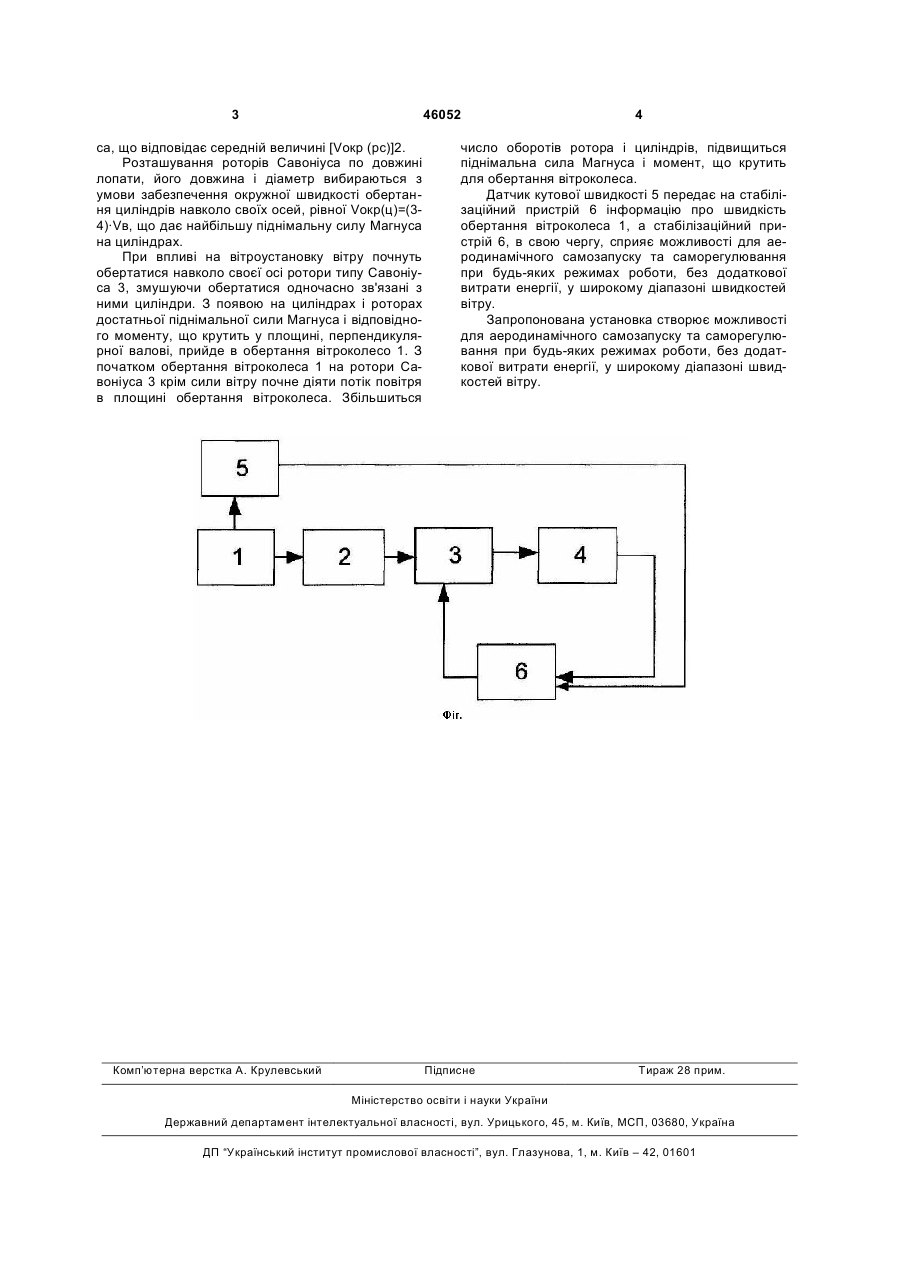

Вітроустановка, що містить вітроколесо з горизонтальним валом, радіальні лопаті у вигляді 3 46052 са, що відповідає середній величині [Vокр (рс)]2. Розташування роторів Савоніуса по довжині лопати, його довжина і діаметр вибираються з умови забезпечення окружної швидкості обертання циліндрів навколо своїх осей, рівної Vокр(ц)=(34)·Vв, що дає найбільшу піднімальну силу Магнуса на циліндрах. При впливі на вітроустановку вітру почнуть обертатися навколо своєї осі ротори типу Савоніуса 3, змушуючи обертатися одночасно зв'язані з ними циліндри. З появою на циліндрах і роторах достатньої піднімальної сили Магнуса і відповідного моменту, що крутить у площині, перпендикулярної валові, прийде в обертання вітроколесо 1. З початком обертання вітроколеса 1 на ротори Савоніуса 3 крім сили вітру почне діяти потік повітря в площині обертання вітроколеса. Збільшиться Комп’ютерна верстка А. Крулевський 4 число оборотів ротора і циліндрів, підвищиться піднімальна сила Магнуса і момент, що крутить для обертання вітроколеса. Датчик кутової швидкості 5 передає на стабілізаційний пристрій 6 інформацію про швидкість обертання вітроколеса 1, а стабілізаційний пристрій 6, в свою чергу, сприяє можливості для аеродинамічного самозапуску та саморегулювання при будь-яких режимах роботи, без додаткової витрати енергії, у широкому діапазоні швидкостей вітру. Запропонована установка створює можливості для аеродинамічного самозапуску та саморегулювання при будь-яких режимах роботи, без додаткової витрати енергії, у широкому діапазоні швидкостей вітру. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюWindmill unit
Автори англійськоюSmyrnova Liudmyla Ivanivna, Kachynskyi Maksym Serhiiovych
Назва патенту російськоюВеторустановка
Автори російськоюСмирнова Людмила Ивановна, Качинский Максим Сергеевич
МПК / Мітки
МПК: G01N 23/00
Мітки: вітроустановка
