Індуктивний датчик поверхневих нерівностей пиломатеріалів

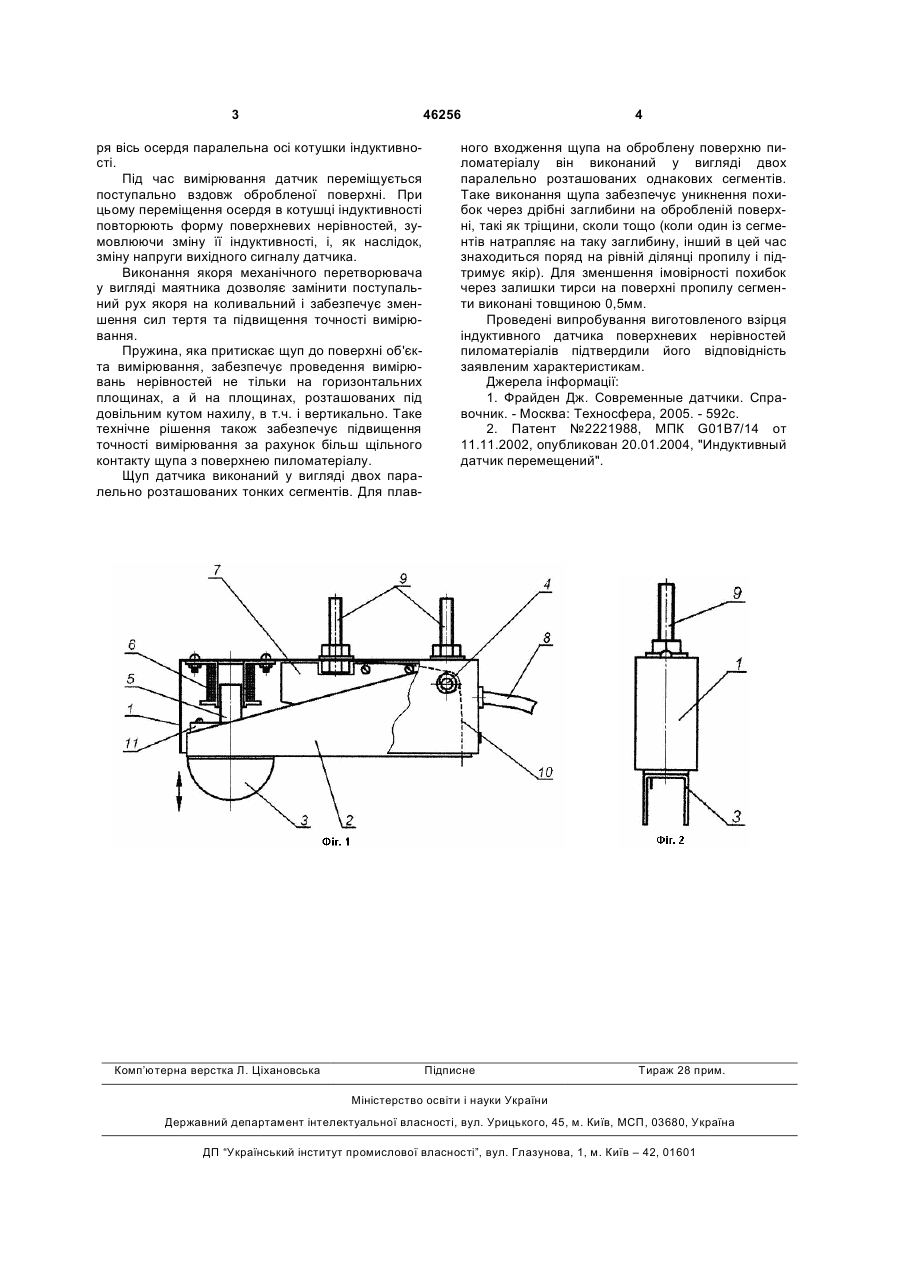

Індуктивний датчик поверхневих нерівностей пиломатеріалів, що має котушку індуктивності та осердя, генератор змінної напруги, електричний опір, два діоди і конденсатор, який відрізняється тим, що осердя датчика встановлене на якорі, який виконаний у вигляді маятника на осі в корпусі датчика та має щуп у вигляді двох паралельно розташованих тонких сегментів, що притискаються до поверхні вимірювання за допомогою пружини. (19) (21) u200907248 (22) 10.07.2009 (24) 10.12.2009 (46) 10.12.2009, Бюл.№ 23, 2009 р. (72) СТЕПАНЧУК СЕРГІЙ ПЕТРОВИЧ, ПИЛИПЧУК МАРІЯ ІВАНІВНА (73) НАЦІОНАЛЬНИЙ ЛІСОТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ 3 46256 ря вісь осердя паралельна осі котушки індуктивності. Під час вимірювання датчик переміщується поступально вздовж обробленої поверхні. При цьому переміщення осердя в котушці індуктивності повторюють форму поверхневих нерівностей, зумовлюючи зміну її індуктивності, і, як наслідок, зміну напруги вихідного сигналу датчика. Виконання якоря механічного перетворювача у вигляді маятника дозволяє замінити поступальний рух якоря на коливальний і забезпечує зменшення сил тертя та підвищення точності вимірювання. Пружина, яка притискає щуп до поверхні об'єкта вимірювання, забезпечує проведення вимірювань нерівностей не тільки на горизонтальних площинах, а й на площинах, розташованих під довільним кутом нахилу, в т.ч. і вертикально. Таке технічне рішення також забезпечує підвищення точності вимірювання за рахунок більш щільного контакту щупа з поверхнею пиломатеріалу. Щуп датчика виконаний у вигляді двох паралельно розташованих тонких сегментів. Для плав Комп’ютерна верстка Л. Ціхановська 4 ного входження щупа на оброблену поверхню пиломатеріалу він виконаний у вигляді двох паралельно розташованих однакових сегментів. Таке виконання щупа забезпечує уникнення похибок через дрібні заглибини на обробленій поверхні, такі як тріщини, сколи тощо (коли один із сегментів натрапляє на таку заглибину, інший в цей час знаходиться поряд на рівній ділянці пропилу і підтримує якір). Для зменшення імовірності похибок через залишки тирси на поверхні пропилу сегменти виконані товщиною 0,5мм. Проведені випробування виготовленого взірця індуктивного датчика поверхневих нерівностей пиломатеріалів підтвердили його відповідність заявленим характеристикам. Джерела інформації: 1. Фрайден Дж. Современные датчики. Справочник. - Москва: Техносфера, 2005. - 592с. 2. Патент №2221988, МПК G01B7/14 от 11.11.2002, опубликован 20.01.2004, "Индуктивный датчик перемещений". Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
