G01B 7/28 — для вимірювання контурів або кривих

Номер патенту: 65976

Опубліковано: 26.12.2011

Автори: Мороз Сергій Анатолійович, Чалий Василь Дмитрович, Марчук Віктор Іванович, Пташенчук Віталій Віталійович

МПК: G01B 7/28

Мітки: спосіб, контролю, припуску, величини, підшипників, торцешліфуванні, кілець

Формула / Реферат:

Спосіб контролю величини припуску при торцешліфуванні кілець підшипників, який включає базування оброблювального кільця підшипника та встановлювання поряд з ним датчика, який відрізняється тим, що датчик вибирають у формі мікрокатора з наконечником голчастого типу та встановлюють з можливістю торкання голки останнього до фаски підшипника перед та після здійснення операції шліфування, при цьому величину знятого припуску визначають за формулою...

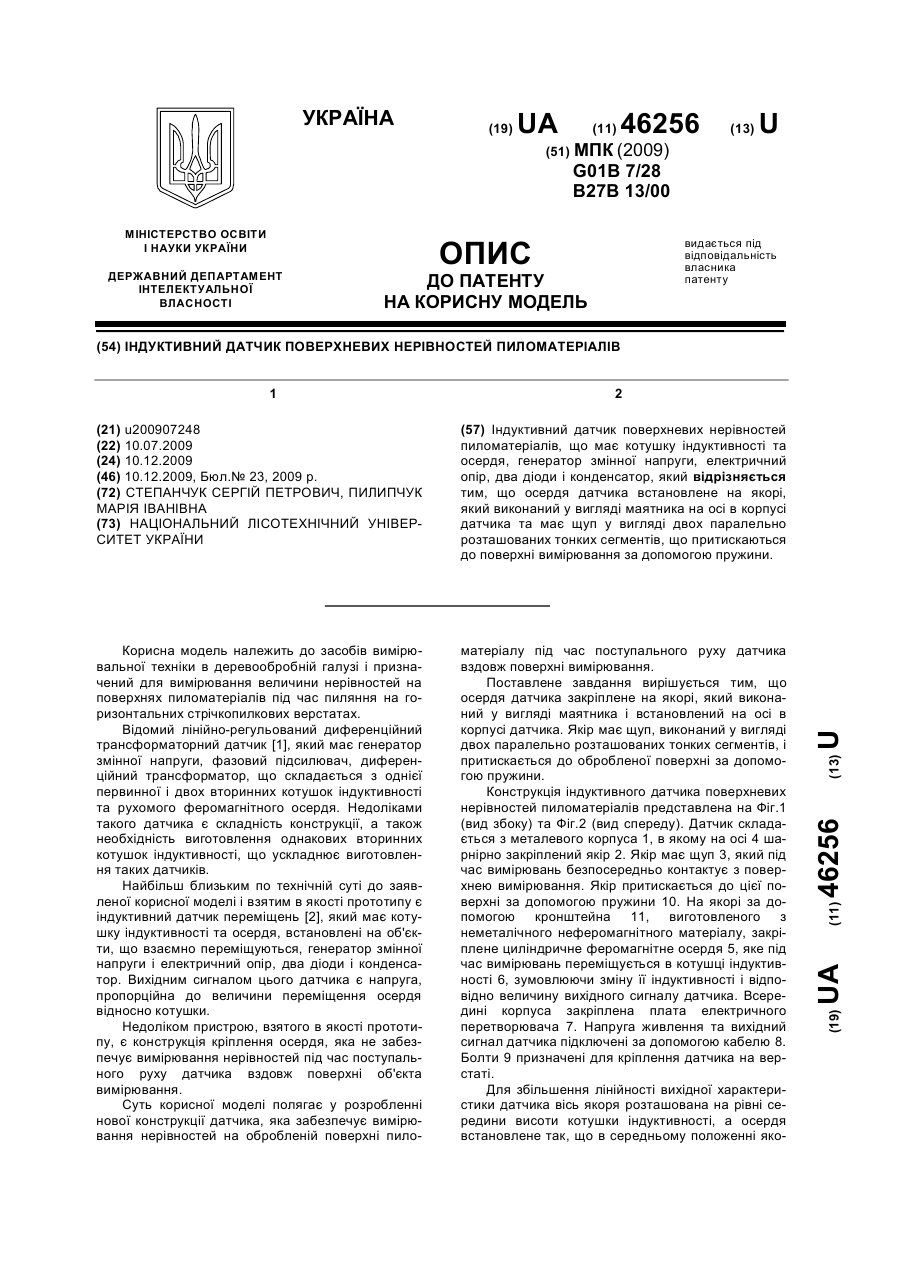

Номер патенту: 46256

Опубліковано: 10.12.2009

Автори: Пилипчук Марія Іванівна, Степанчук Сергій Петрович

МПК: G01B 7/28, B27B 13/00

Мітки: поверхневих, пиломатеріалів, датчик, нерівностей, індуктивний

Формула / Реферат:

Індуктивний датчик поверхневих нерівностей пиломатеріалів, що має котушку індуктивності та осердя, генератор змінної напруги, електричний опір, два діоди і конденсатор, який відрізняється тим, що осердя датчика встановлене на якорі, який виконаний у вигляді маятника на осі в корпусі датчика та має щуп у вигляді двох паралельно розташованих тонких сегментів, що притискаються до поверхні вимірювання за допомогою пружини.

Номер патенту: 57844

Опубліковано: 15.07.2003

Автори: Фішбах Райнгард, Фріз Манфред, Мюнх Томас

МПК: G01B 7/34, G01B 7/28, G01B 21/00, A61B 5/117 ...

Мітки: варіанти, сенсор, виготовлення, спосіб, біометричний

Формула / Реферат:

1. Біометричний сенсор з сенсорним чіпом (2) і корпусом (1), у який вмонтовано сенсорний чіп (2), який відрізняється такими ознаками:- сенсорний чіп (2) має приєднувальні контакти у формі електропровідних стовпчикових виводів (9),- на верхній поверхні сенсорного чіпа (2) нанесено покриття (12), що захищає від подряпин,- електропровідні стовпчикові виводи (9) перебувають в контакті із гнучкими виводами (5) корпусу (1)...

Номер патенту: 34501

Опубліковано: 15.03.2001

Автори: Лоренте Касадо Хосе, Лопес Гомес Хосе

МПК: G01B 5/20, B61K 9/00, G01B 21/20 ...

Мітки: коліс, залізничних, пристрій, вагонів, вимірювання, зсуву

Формула / Реферат:

1. Пристрій для вимірювання зсуву коліс залізничних вагонів, який включає ковзну основу, напрямну рейку, засоби вимірювання, систему комп’ютерної обробки одержаних сигналів та їх візуального відображення на екрані монітора, який відрізняється тим, що він додатково включає рампу, яка займає зовнішню позицію відносно напрямної рейки і утворює з нею кут 45°, і сталеву плиту, а засоби вимірювання включають основу з розміщеною на ній опорною...

Номер патенту: 28080

Опубліковано: 16.10.2000

Автори: Буряк Анатолій Вікторович, Сологуб Борис Васильович, Староселецький Михайло Іліч, Морозов Павло Едуардович, Мирошниченко Микола Григорович, Ободан Володимир Якович, Крашевич Віктор Наумович, Кузьменко Володимир Олексійович, Ганжа Валерій Володимирович, Новосадов Валерій Олександрович, Пахомов Генадій Юхимович, Черніхов Юрій Веніамінович, Бердянський Юхим Натан-Анатолійович, Скрипниченко Анатолій Іванович, Шифрін Євген Ісайович, Сідорін Генадій Миколайович, Козловський Альфред Іванович

МПК: G01B 5/20, G01B 11/24, G01B 7/28 ...

Мітки: параметрів, геометричних, вимірювання, коліс, суцільнокатаних, залізничних, машина, виробництва, потоці

Текст:

...вид по стрелке А на блок датчиков и на фиг. 3 - вид по стрелке Б на кантователь. Машина для измерения геометрических параметров железнодорожных цельнокатаных колес в потоке производства содержит блок 1 датчиков положения поверхностей колеса, выполненный в виде двух лазерных дальномеров 2, сканирующей оптоэлектронной системы 3, первой 4 и второй 5 оптопары. На основании 6 установлены механизм 7 перемещения блока датчиков, кантователь 8 колес и...
