Ємнісний негасенсор з частотним виходом
Номер патенту: 46279
Опубліковано: 10.12.2009
Автори: Філинюк Микола Антонович, Мірошникова Сніжана Віталіївна, Лазарєв Олександр Олександрович
Формула / Реферат
Ємнісний негасенсор з частотним виходом, що містить вимірювальний блок, перша клема якого з'єднана з загальною шиною, ємність, перший вивід якої з'єднаний з другою клемою вимірювального блока, та ємність первинного ємнісного вимірювального перетворювача, який відрізняється тим, що як ємність використана від'ємна ємність С-негатрона, другий вивід якої з'єднано з першим виводом ємності первинного ємнісного вимірювального перетворювача, другий вивід якої з'єднано з загальною шиною, а паралельно вимірювальному блоку підключено індуктивність.
Текст

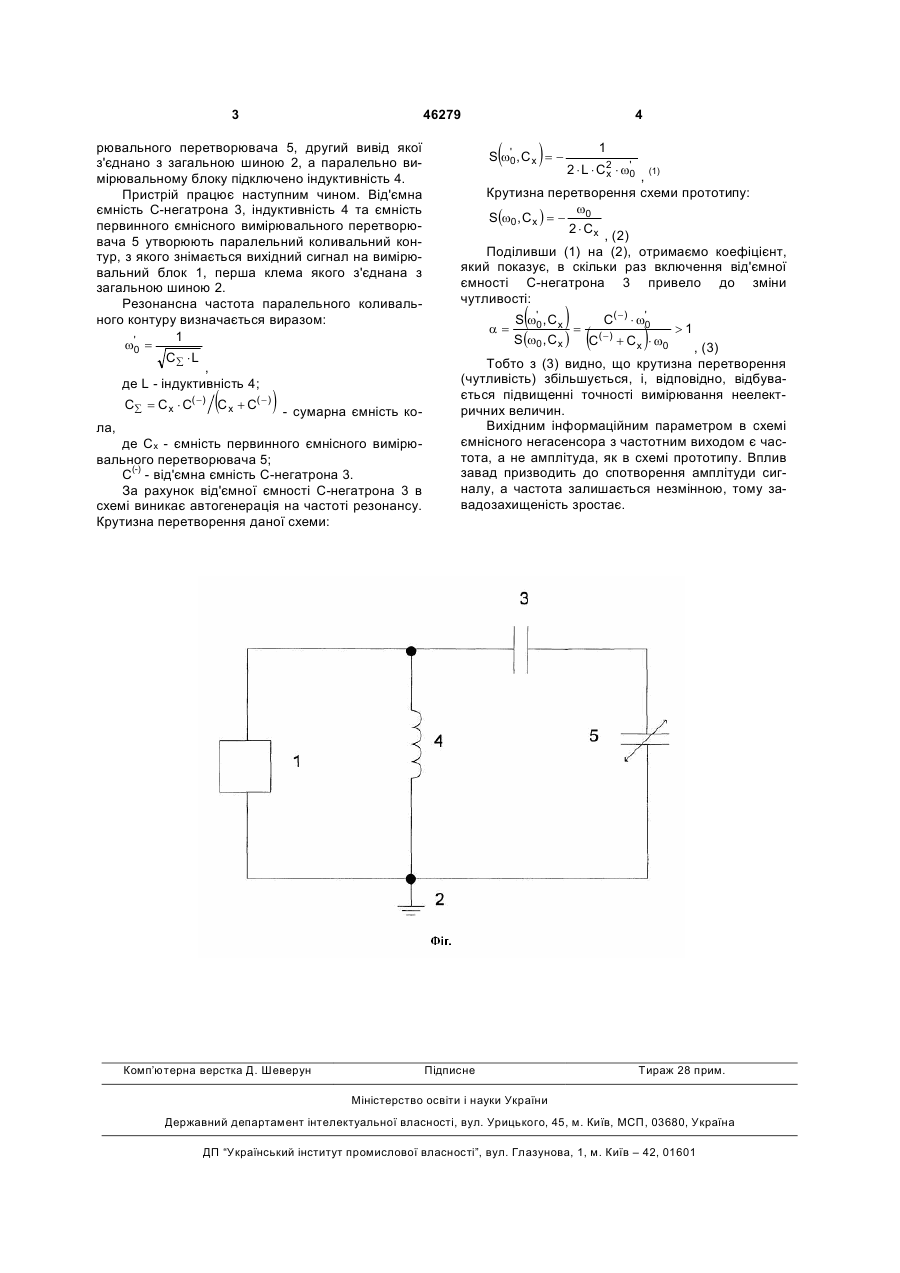

Ємнісний негасенсор з частотним виходом, що містить вимірювальний блок, перша клема яко 3 46279 рювального перетворювача 5, другий вивід якої з'єднано з загальною шиною 2, а паралельно вимірювальному блоку підключено індуктивність 4. Пристрій працює наступним чином. Від'ємна ємність С-негатрона 3, індуктивність 4 та ємність первинного ємнісного вимірювального перетворювача 5 утворюють паралельний коливальний контур, з якого знімається вихідний сигнал на вимірювальний блок 1, перша клема якого з'єднана з загальною шиною 2. Резонансна частота паралельного коливального контуру визначається виразом: 1 w'0 = Cå × L , де L - індуктивність 4; ( Cå = C x × C( -) C x + C( - ) ) - сумарна ємність ко ла, де Сх - ємність первинного ємнісного вимірювального перетворювача 5; С(-) - від'ємна ємність С-негатрона 3. За рахунок від'ємної ємності С-негатрона 3 в схемі виникає автогенерація на частоті резонансу. Крутизна перетворення даної схеми: Комп’ютерна верстка Д. Шеверун 4 ( ) S w'0, C x = 1 2 × L × C2 × w'0 x , (1) Крутизна перетворення схеми прототипу: w S(w0 , Cx ) = - 0 2 × Cx , (2) Поділивши (1) на (2), отримаємо коефіцієнт, який показує, в скільки раз включення від'ємної ємності С-негатрона 3 привело до зміни чутливості: a= ( ) S w'0 , C x = S (w0 , C x ) (C C( - ) × w'0 ( -) ) + C x × w0 >1 , (3) Тобто з (3) видно, що крутизна перетворення (чутливість) збільшується, і, відповідно, відбувається підвищенні точності вимірювання неелектричних величин. Вихідним інформаційним параметром в схемі ємнісного негасенсора з частотним виходом є частота, а не амплітуда, як в схемі прототипу. Вплив завад призводить до спотворення амплітуди сигналу, а частота залишається незмінною, тому завадозахищеність зростає. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCapacitor negasensor with frequency output
Автори англійськоюFilyniuk Mykola Antonovych, Lazarev Oleksandr Oleksandrovych, Miroshnykova Snizhana Vitaliivna
Назва патенту російськоюЕмкостный негасенсор с частотным выходом
Автори російськоюФилинюк Николай Антонович, Лазарев Александр Александрович, Мирошникова Снежана Витальевна
МПК / Мітки
МПК: G01R 27/28
Мітки: частотним, виходом, негасенсор, ємнісний
