Індуктивний негасенсор
Номер патенту: 46278
Опубліковано: 10.12.2009
Автори: Мірошникова Сніжана Віталіївна, Войцеховська Олена Валеріївна, Лазарєв Олександр Олександрович, Філинюк Микола Антонович
Формула / Реферат
Індуктивний негасенсор, що містить генератор напруги, перший вивід якого з'єднаний з першим виводом баластної індуктивності, а другий - з загальною шиною, другий вивід баластної індуктивності з'єднаний з першою клемою вимірювального блока, друга клема якого з'єднана з загальною шиною, паралельно вимірювальному блоку під'єднана індуктивність первинного індуктивного вимірювального перетворювача, який відрізняється тим, що послідовно з індуктивністю первинного індуктивного вимірювального перетворювача під'єднано від'ємну індуктивність L-негатрона, причому перший вивід від'ємної індуктивності L-негатрона з'єднаний з індуктивністю первинного індуктивного вимірювального перетворювача, а другий - з загальною шиною.
Текст

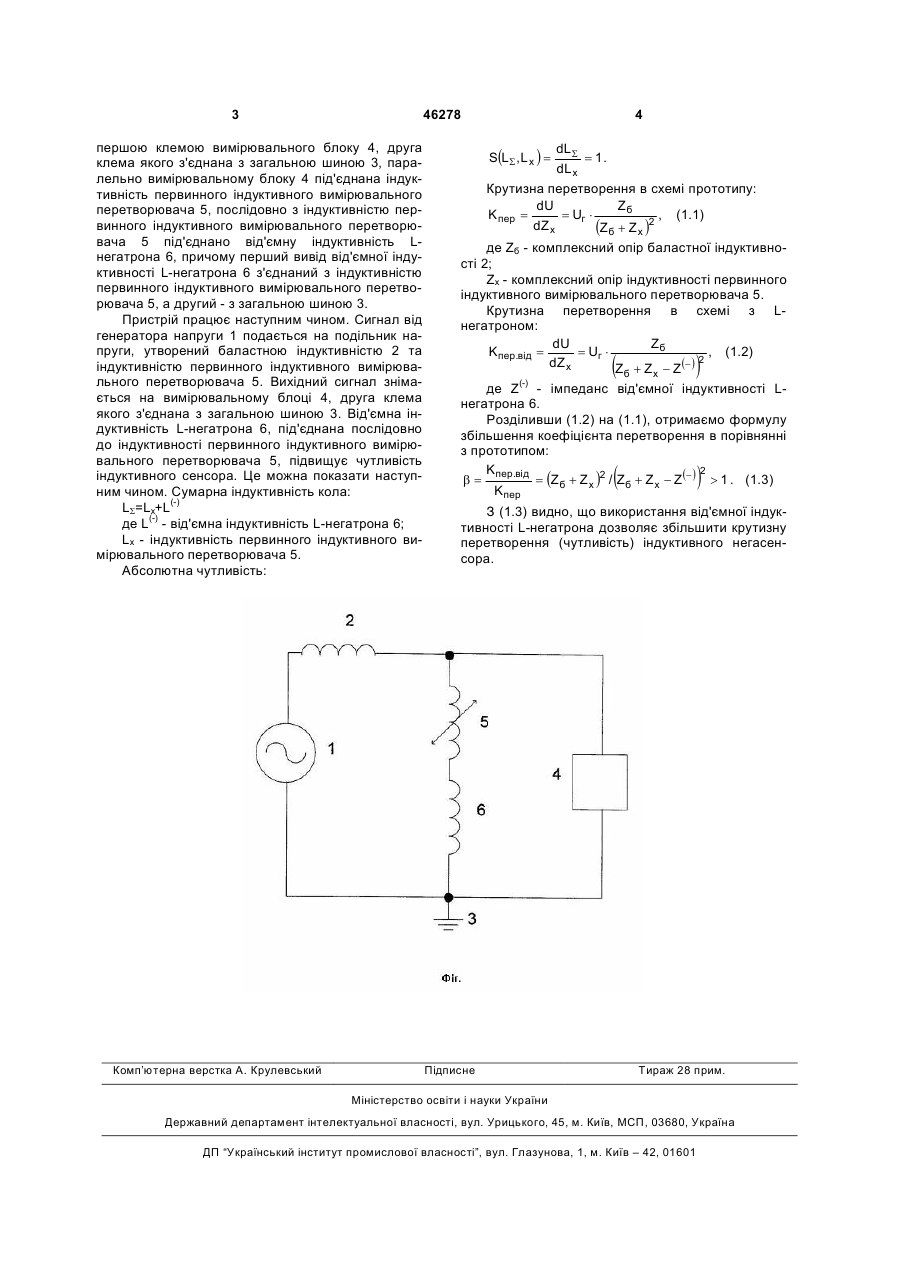

Індуктивний негасенсор, що містить генератор напруги, перший вивід якого з'єднаний з першим виводом баластної індуктивності, а другий - з за 3 46278 першою клемою вимірювального блоку 4, друга клема якого з'єднана з загальною шиною 3, паралельно вимірювальному блоку 4 під'єднана індуктивність первинного індуктивного вимірювального перетворювача 5, послідовно з індуктивністю первинного індуктивного вимірювального перетворювача 5 під'єднано від'ємну індуктивність Lнегатрона 6, причому перший вивід від'ємної індуктивності L-негатрона 6 з'єднаний з індуктивністю первинного індуктивного вимірювального перетворювача 5, а другий - з загальною шиною 3. Пристрій працює наступним чином. Сигнал від генератора напруги 1 подається на подільник напруги, утворений баластною індуктивністю 2 та індуктивністю первинного індуктивного вимірювального перетворювача 5. Вихідний сигнал знімається на вимірювальному блоці 4, друга клема якого з'єднана з загальною шиною 3. Від'ємна індуктивність L-негатрона 6, під'єднана послідовно до індуктивності первинного індуктивного вимірювального перетворювача 5, підвищує чутливість індуктивного сенсора. Це можна показати наступним чином. Сумарна індуктивність кола: LS=Lx+L(-) де L(-) - від'ємна індуктивність L-негатрона 6; Lx - індуктивність первинного індуктивного вимірювального перетворювача 5. Абсолютна чутливість: Комп’ютерна верстка А. Крулевський 4 dLS = 1. dL x Крутизна перетворення в схемі прототипу: dU Zб = Uг × K пер = , (1.1) dZ x (Zб + Z x )2 S(LS , L x ) = де Zб - комплексний опір баластної індуктивності 2; Zх - комплексний опір індуктивності первинного індуктивного вимірювального перетворювача 5. Крутизна перетворення в схемі з Lнегатроном: dU Zб = = Uг × K пер.від , (1.2) 2 dZ x Z + Z - Z (- ) (-) ( б x ) де Z - імпеданс від'ємної індуктивності Lнегатрона 6. Розділивши (1.2) на (1.1), отримаємо формулу збільшення коефіцієнта перетворення в порівнянні з прототипом: Kпер.від 2 b= = (Zб + Z x )2 / Zб + Z x - Z(- ) > 1 . (1.3) Kпер ( ) З (1.3) видно, що використання від'ємної індуктивності L-негатрона дозволяє збільшити крутизну перетворення (чутливість) індуктивного негасенсора. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюInductive negasensor
Автори англійськоюFilyniuk Mykola Antonovych, Lazarev Oleksandr Oleksandrovych, Voitsekhovska Olena Valeriivna, Miroshnykova Snizhana Vitaliivna
Назва патенту російськоюИндуктивный негасенсор
Автори російськоюФилинюк Николай Антонович, Лазарев Александр Александрович, Войцеховская Елена Валериевна, Мирошникова Снежана Витальевна
МПК / Мітки
МПК: G01R 27/28
Мітки: негасенсор, індуктивний
Код посилання
<a href="https://ua.patents.su/2-46278-induktivnijj-negasensor.html" target="_blank" rel="follow" title="База патентів України">Індуктивний негасенсор</a>
