Індуктивний негасенсор з частотним виходом

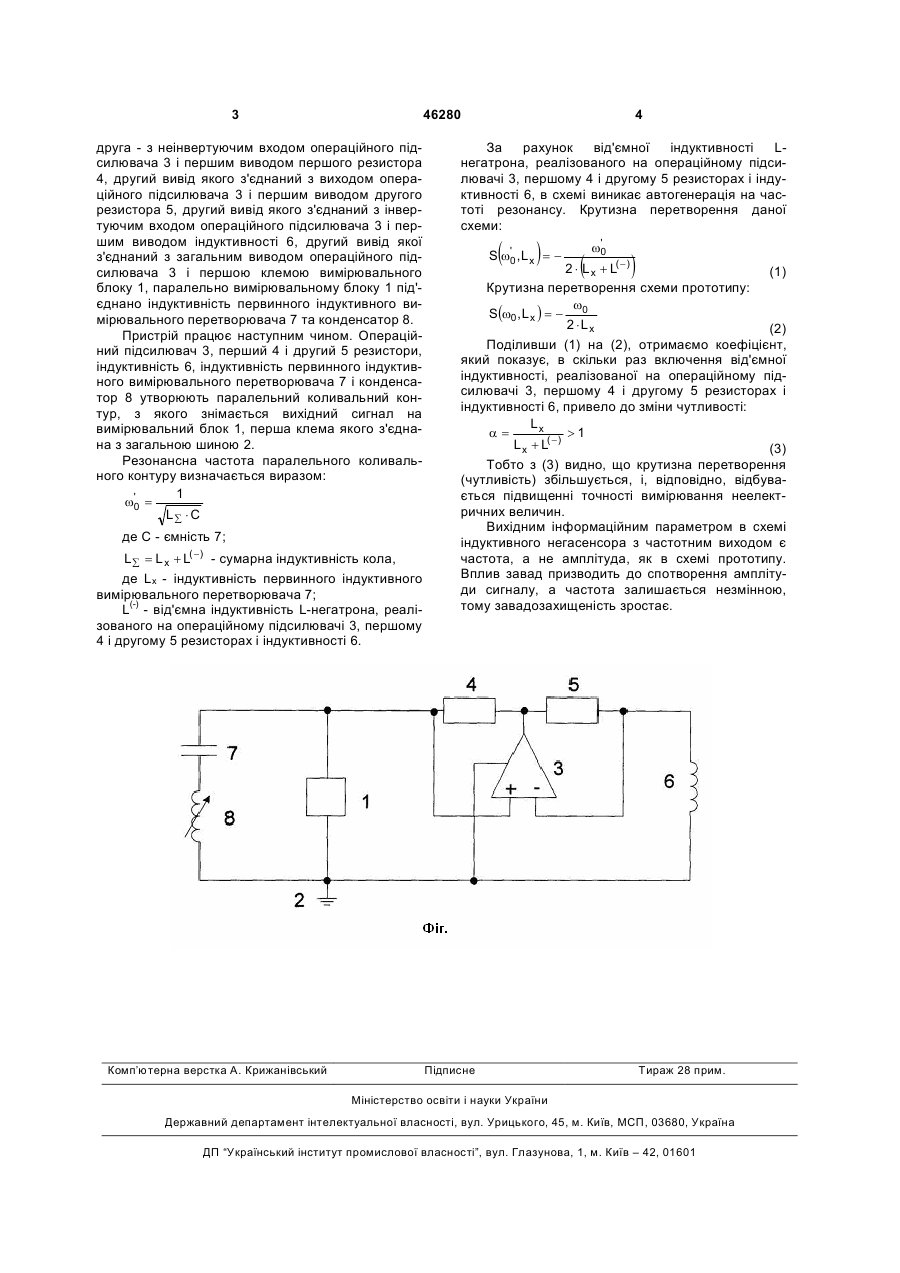

Індуктивний негасенсор з частотним виходом, що містить вимірювальний блок, перша клема якого з'єднана з загальною шиною, а друга - з неінве 3 46280 друга - з неінвертуючим входом операційного підсилювача 3 і першим виводом першого резистора 4, другий вивід якого з'єднаний з виходом операційного підсилювача 3 і першим виводом другого резистора 5, другий вивід якого з'єднаний з інвертуючим входом операційного підсилювача 3 і першим виводом індуктивності 6, другий вивід якої з'єднаний з загальним виводом операційного підсилювача 3 і першою клемою вимірювального блоку 1, паралельно вимірювальному блоку 1 під'єднано індуктивність первинного індуктивного вимірювального перетворювача 7 та конденсатор 8. Пристрій працює наступним чином. Операційний підсилювач 3, перший 4 і другий 5 резистори, індуктивність 6, індуктивність первинного індуктивного вимірювального перетворювача 7 і конденсатор 8 утворюють паралельний коливальний контур, з якого знімається вихідний сигнал на вимірювальний блок 1, перша клема якого з'єднана з загальною шиною 2. Резонансна частота паралельного коливального контуру визначається виразом: 1 w'0 = Lå × C де С - ємність 7; Lå = L x + L( -) - сумарна індуктивність кола, де Lx - індуктивність первинного індуктивного вимірювального перетворювача 7; L(-) - від'ємна індуктивність L-негатрона, реалізованого на операційному підсилювачі 3, першому 4 і другому 5 резисторах і індуктивності 6. Комп’ютерна верстка А. Крижанівський 4 За рахунок від'ємної індуктивності Lнегатрона, реалізованого на операційному підсилювачі 3, першому 4 і другому 5 резисторах і індуктивності 6, в схемі виникає автогенерація на частоті резонансу. Крутизна перетворення даної схеми: ( ) S w'0 , L x = ( w'0 ) 2 × L x + L( - ) (1) Крутизна перетворення схеми прототипу: w S(w0 , L x ) = - 0 2 × Lx (2) Поділивши (1) на (2), отримаємо коефіцієнт, який показує, в скільки раз включення від'ємної індуктивності, реалізованої на операційному підсилювачі 3, першому 4 і другому 5 резисторах і індуктивності 6, привело до зміни чутливості: Lx a= >1 L x + L( -) (3) Тобто з (3) видно, що крутизна перетворення (чутливість) збільшується, і, відповідно, відбувається підвищенні точності вимірювання неелектричних величин. Вихідним інформаційним параметром в схемі індуктивного негасенсора з частотним виходом є частота, а не амплітуда, як в схемі прототипу. Вплив завад призводить до спотворення амплітуди сигналу, а частота залишається незмінною, тому завадозахищеність зростає. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
