Гнучке захисне кріплення

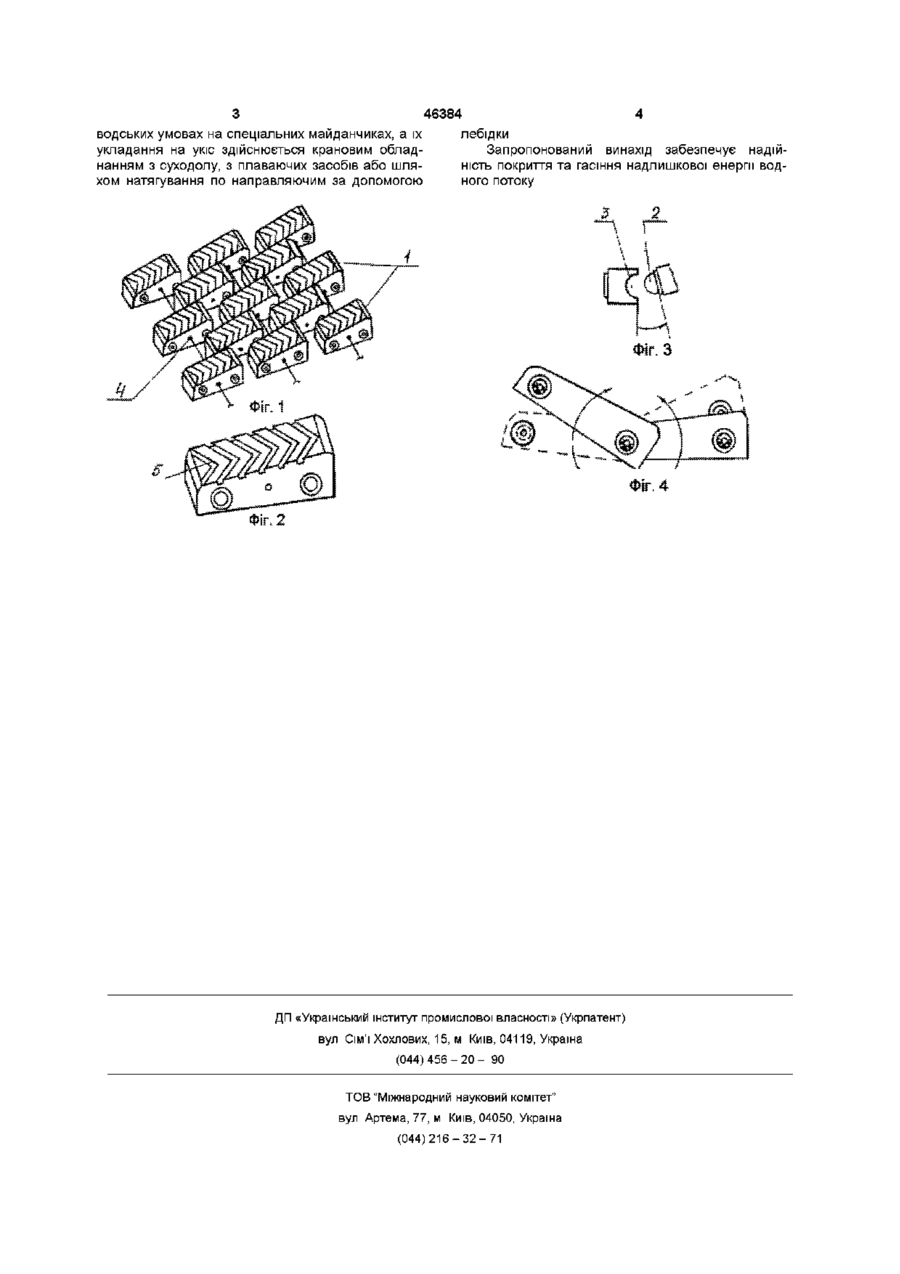

Гнучке захисне кріплення, що складається з бетонних фасонних блоків, які мають на одній із бокових поверхонь виступи півсферичної форми, а на протилежній - западини для шарнірного з'єднання одного блока з іншим і наскрізні монтажні отвори, яке відрізняється тим, що верхня поздовжня поверхня блоків виконана похилою відносно нижньої поздовжньої поверхні із співвідношенням 1 1,5, при цьому верхня поверхня блоків має ребра жорсткості, розміщені під кутом 45° до поздовжньої осі блоків, монтажні отвори виконані у формі прямокутних прорізів Винахід належить до гідротехнічного будівництва і застосовується для захисту берегів річок від розмиву водною течією, дії хвиль на берегах річок, водоймищ, укосів каналів і дамб, гашення надлишкової (руйнівної) енергії течи води і може знайти застосування для підвищення несучої здатності слабких грунтів Відома конструкція фасонного блока для кріплення берегів гідротехнічних споруд (ФРГ, п 3406752, опубл 12 09 85 р , Е02ВЗ/14), який має на поздовжній стороні виступи півсферичної форми, а на протилежній - ВІДПОВІДНО западини для шарнірного з'єднання одного блоку з іншим Недоліком винаходу є те, що плоска поверхня фасонних блоків не забезпечує зменшення руйнівної дії розмиваючого потоку в придонному його шарі і не відхиляє потік від захисної поверхні Мета винаходу спрямована на підвищення надійності роботи гнучких захисних покритів, що складаються з фасонних блоків, та гасіння надлишкової енергії водного потоку в його придонному шарі З цією метою запропоновано гнучке захисне покриття, що складається з бетонних фасонних блоків, які мають на одній із бокових поверхонь виступи напівсферичної форми, а на протилежній ВІДПОВІДНО западини для шарнірного з'єднання одного блоку з іншим Особливістю пристрою є те, що верхня поздовжня поверхня фасонних бетонних блоків виконана відносно нижньої поздовжньої поверхні похилою, зі співвідношенням 1 1,5, при цьому верхня поверхня має ребра жорсткості, розміщений під кутом 45° до поздовжньої їх ВІСІ, виконані у формі прямокутних прорізів За рахунок похилу верхньої поздовжньої поверхні та ребер жорсткості на ній забезпечується вплив захисного покриття на швидкісну структуру шарів водотоку При цьому відбувається інтенсивне гасіння надлишкової енергії струмини і відвертання її від поверхні розмиву Набігаючи потоки розчленовуються на окремі складові і піднімаються верх під кутом сходження 45° Винахід ілюструється фігурами 1 - 3 На фіг 1 зображено гнучке захисне покриття, загальний вигляд, на фіг 2 - загальний вигляд фасонного бетонного блоку пристрою, на фіг 3 - вузол шарнірного з'єднання блоків, на фіг 4 - фрагмент, який ілюструє можливість деформації пристрою Гнучке захисне покриття виконано з фасонних бетонних блоків 1, (фиг 1), які мають на одній із бокових поверхонь виступи 2 півсферичної форми і ВІДПОВІДНІ западини 3 (фігЗ),а також монтажні отвори 4 для пропускання монтажного дроту На верхній поверхні фасонних бетонних блоків 1 під кутом 45° до поздовжньої ВІСІ ПО ВСІЙ ЙОГО ширині розташовані ребра жорсткості 5, виконані у формі прямокутних прорізей Окремі фасонні блоки шарнірно з'єднуються між собою за рахунок виступів півсферичної форми і ВІДПОВІДНИХ за формою западин та монтажного дроту Монтаж гнучкого захисного покриття з фасонних бетонних блоків ведеться на МІСЦІ або в за 00 со (О З 46384 4 водських умовах на спеціальних майданчиках, а їх лебідки укладання на укіс здійснюється крановим обладЗапропонований винахід забезпечує надійнанням з суходолу, з плаваючих засобів або шляність покриття та гасіння надлишкової енергії водхом натягування по направляючим за допомогою ного потоку ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
