Захисне індикаторне скло

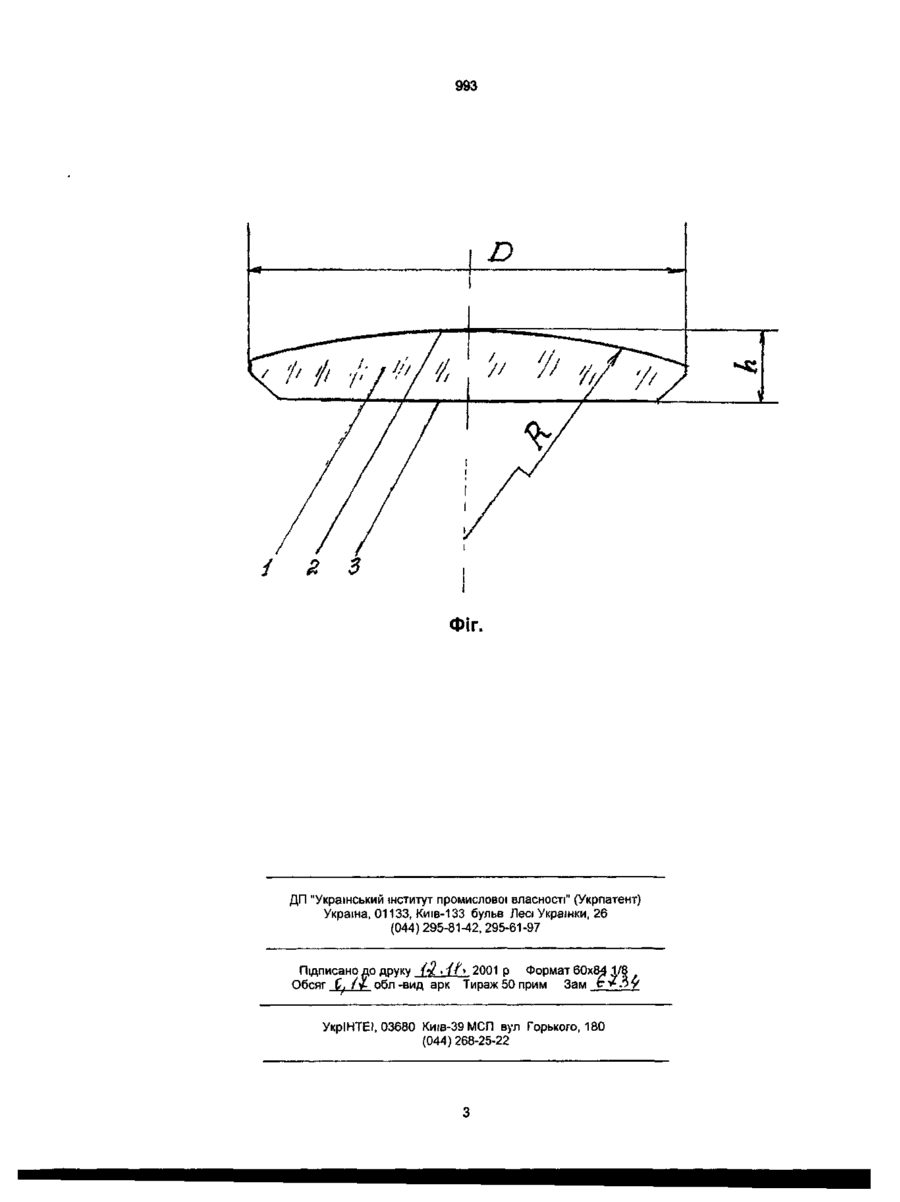

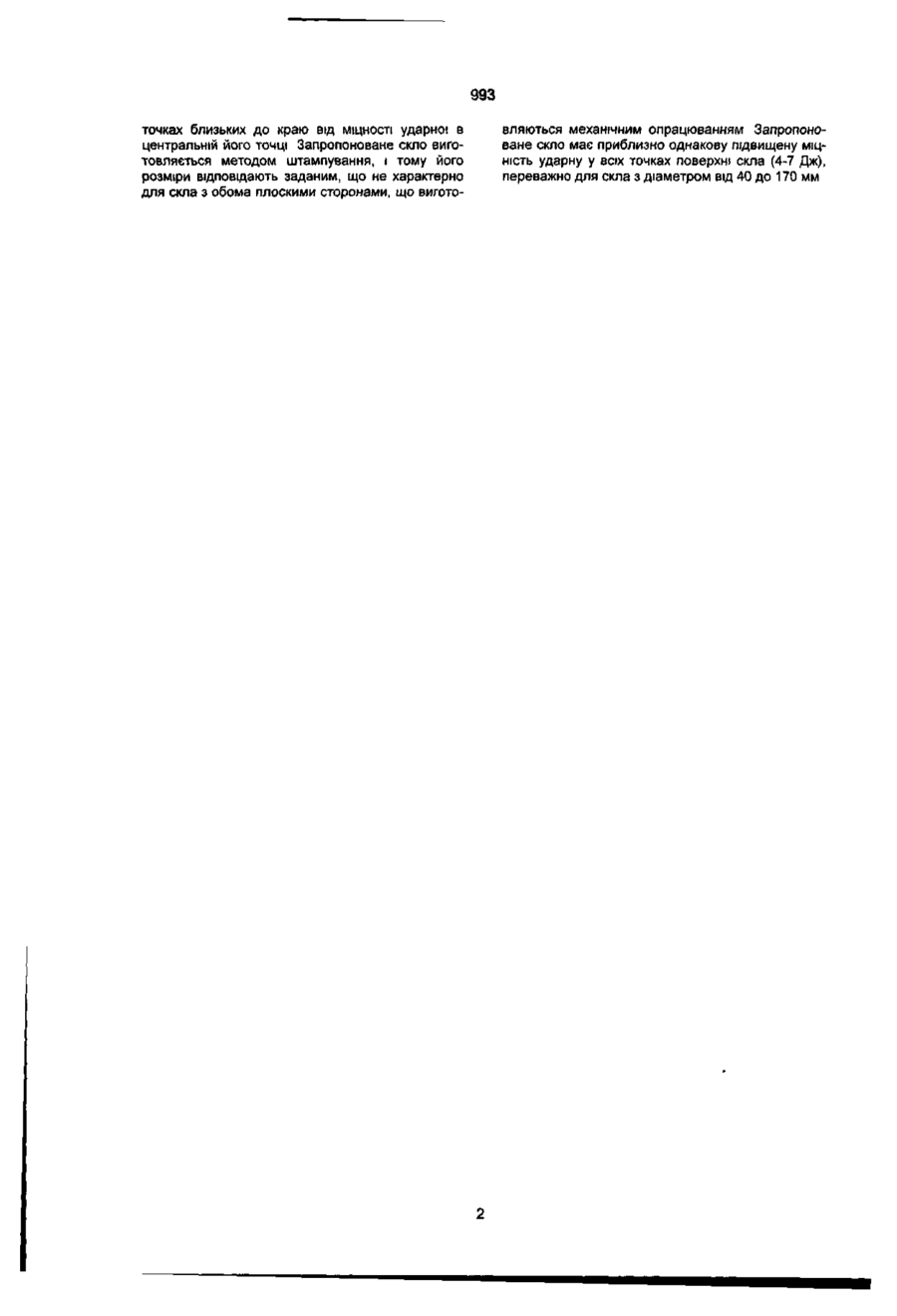

1 Захисне індикаторне скло, виготовлене з прозорого матеріалу у формі кола й утворене ли цьовою стороною і плоскою тильною стороною, яке відрізняється тим, що лицьова сторона виконана сферичною, радіус сфери якої визначається зі співвідношення R=(2,7-1,3)D,Ae D - діаметр кола скла, а товщина скла у центральній його точці визначається зі співвідношення h=(0,14-0,08) D Корисна модель відноситься до вимірювальної техніки, а конкретніше до конструктивних елементів приладів і може переважно використовуватися в оглядових вікнах вимірювальних газових прила _хибу нерівномірності його товщини і н^пяряпепь ності сторін Загальна маса відомого скла є завеликою Задачею запропонованої корисної моделі є удосконалення відомого захисного індикаторного скла шляхом виконання скла з перемінною товщиною від центру до краю з однаковою підвищеною МІЦНІСТЮ ударною у всіх точках скла для раціонального використання матеріалу скла і зниження загальної його маси Поставлена задача вирішується в такий спосіб У відомому захисному індикаторному склі, виготовленому з прозорого матеріалу й утвореному лицьовою і плоскою тильною сторонами, ВІДПОВІДНО до корисної моделі, лицьова сторона виконана сферичною, радіус поперечного перерізу сфери якої визначається зі співвідношення R=(2,7-1,3) D, де D - діаметр кола скла, а товщина скла у центральній його ТОЧЦІ визначається зі співвідношення h=(0,14-0,08) D Суть корисної моделі пояснюється кресленням (фіг), на якому зображений загальний вид скла, його поперечний переріз Захисне індикаторне скло 1 у формі кола виконано з прозорого матеріалу й утворено сферичною лицьовою стороною 2 і плоскою тильною стороною 3 Буквою R позначений радіус сфери лицьової сторони 2, буквою D - діаметр кола скла 1, h - товщина скла по осі його симетрії (в центральній його точці), тобто в самому вразливому МІСЦІ Радіус визначається зі співвідношення R=(2,7-1,3) D, а товщина зі співвідношення h=(0,14-0,08) D Досліди показали, що при радіусі сфери, меншому 1.3D, і товщині h, меншій 0.08D, а також при радіусі R більшому 2.7D і товщині h більшій 0,14D скло має неоднакову МІЦНІСТЬ ударну у всіх його точках або істотно відрізняється в дів, ЛІЧИЛЬНИКІВ тощо Відомое захисне індикаторне скло (див пат Японії № 3-79649, МКВ 3 G01D11/26, G12B9/02, опубл 19 12 91, ИСМ № 82-12-93, стор 41), виконане з прозорого матеріалу й утворене плоскими лицьовою і тильною сторонами Загальними ознаками аналога і рішення, що пропонується є такі скло, виготовлене з прозорого матеріалу й утворене плоскими лицьовою і тильною сторонами Проте у відомому склі нераціонально використаний матеріал, із якого виготовлено скло Це викликано тим, що МІЦНІСТЬ ударна плоского скла нерівномірно розподілена по поверхні скла Найбільше близьким до запропонованого рішення по технічній сутності і результату, що досягається, є захисне індикаторне скло (див пат США № 5088257, МКВ 5 G01D11/26, опубл 18 02 1992 г ) , виготовлене з прозорого матеріалу у формі кола й утворене плоскими лицьовою і тильною сторонами По краю скла виконана торцева ущільнювальна і рівнобіжні лицьовій ущільнювальні поверхні Загальними ознаками прототипу і рішення, що пропонується, є такі скло у формі кола, виготовлене з прозорого матеріалу й утворене лицьовою і плоскою тильною сторонами Проте у відомому склі нераціонально використаний матеріал, із якого виготовлене скло Це викликано тим, що МІЦНІСТЬ ударна скла неоднакова у всіх точках його поверхні Так у центрі такого скла найнижча МІЦНІСТЬ ударна, яка збільшується до країв скла Крім того, плоске скло має загальну CO О) О 993 точках близьких до краю від МІЦНОСТІ ударної в центральній його точці Запропоноване скло виготовляється методом штампування, і тому його розміри відповідають заданим, що не характерно для скла з обома плоскими сторонами, що вигото вляються механічним опрацюванням Запропоноване скло має приблизно однакову підвищену МІЦНІСТЬ ударну у всіх точках поверхні скла (4-7 Дж), переважно для скла з діаметром від 40 до 170 мм 993 / а з Фіг. ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Киів-133 бульв Лесі Українки, 26 (044) 295-81-42, 295-61-97 Підписано до друку /э?. / Л 2001 р Формат 60x84 1/8 Обсяг С, /jt обл -вид арк Тираж 50 прим Зам с У - З УкрІНТЕІ, 03680 Киів-39МСП вул Горького, 180 (044) 268-25-22
