Машина для розсівання сипких матеріалів

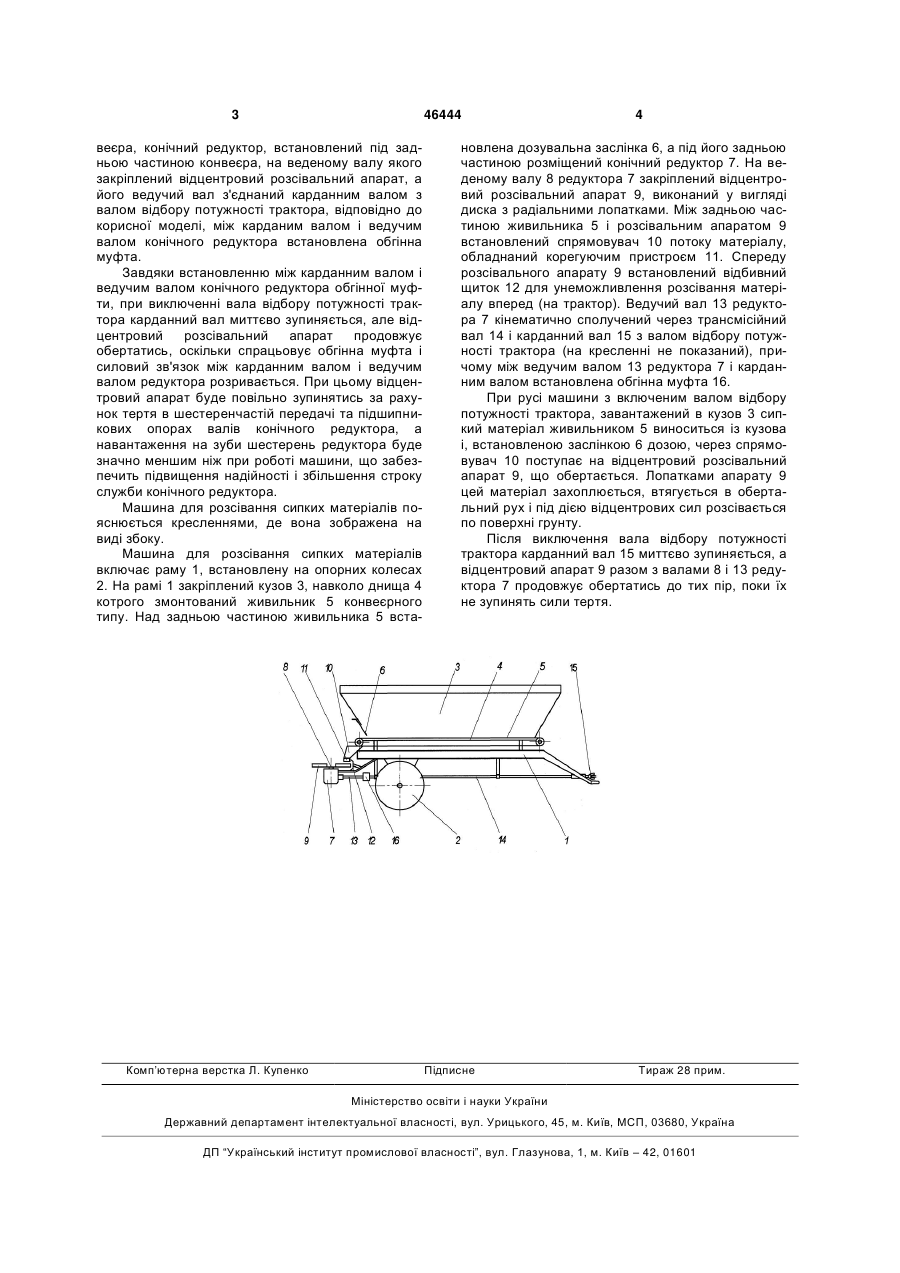

Машина для розсівання сипких матеріалів, що містить раму, встановлену на опорних колесах, 3 46444 веєра, конічний редуктор, встановлений під задньою частиною конвеєра, на веденому валу якого закріплений відцентровий розсівальний апарат, а його ведучий вал з'єднаний карданним валом з валом відбору потужності трактора, відповідно до корисної моделі, між карданим валом і ведучим валом конічного редуктора встановлена обгінна муфта. Завдяки встановленню між карданним валом і ведучим валом конічного редуктора обгінної муфти, при виключенні вала відбору потужності трактора карданний вал миттєво зупиняється, але відцентровий розсівальний апарат продовжує обертатись, оскільки спрацьовує обгінна муфта і силовий зв'язок між карданним валом і ведучим валом редуктора розривається. При цьому відцентровий апарат буде повільно зупинятись за рахунок тертя в шестеренчастій передачі та підшипникових опорах валів конічного редуктора, а навантаження на зуби шестерень редуктора буде значно меншим ніж при роботі машини, що забезпечить підвищення надійності і збільшення строку служби конічного редуктора. Машина для розсівання сипких матеріалів пояснюється кресленнями, де вона зображена на виді збоку. Машина для розсівання сипких матеріалів включає раму 1, встановлену на опорних колесах 2. На рамі 1 закріплений кузов 3, навколо днища 4 котрого змонтований живильник 5 конвеєрного типу. Над задньою частиною живильника 5 вста Комп’ютерна верстка Л. Купенко 4 новлена дозувальна заслінка 6, а під його задньою частиною розміщений конічний редуктор 7. На веденому валу 8 редуктора 7 закріплений відцентровий розсівальний апарат 9, виконаний у вигляді диска з радіальними лопатками. Між задньою частиною живильника 5 і розсівальним апаратом 9 встановлений спрямовувач 10 потоку матеріалу, обладнаний корегуючим пристроєм 11. Спереду розсівального апарату 9 встановлений відбивний щиток 12 для унеможливлення розсівання матеріалу вперед (на трактор). Ведучий вал 13 редуктора 7 кінематично сполучений через трансмісійний вал 14 і карданний вал 15 з валом відбору потужності трактора (на кресленні не показаний), причому між ведучим валом 13 редуктора 7 і карданним валом встановлена обгінна муфта 16. При русі машини з включеним валом відбору потужності трактора, завантажений в кузов 3 сипкий матеріал живильником 5 виноситься із кузова і, встановленою заслінкою 6 дозою, через спрямовувач 10 поступає на відцентровий розсівальний апарат 9, що обертається. Лопатками апарату 9 цей матеріал захоплюється, втягується в обертальний рух і під дією відцентрових сил розсівається по поверхні грунту. Після виключення вала відбору потужності трактора карданний вал 15 миттєво зупиняється, а відцентровий апарат 9 разом з валами 8 і 13 редуктора 7 продовжує обертатись до тих пір, поки їх не зупинять сили тертя. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
