Напівпровідниковий пристрій для виміру вологості

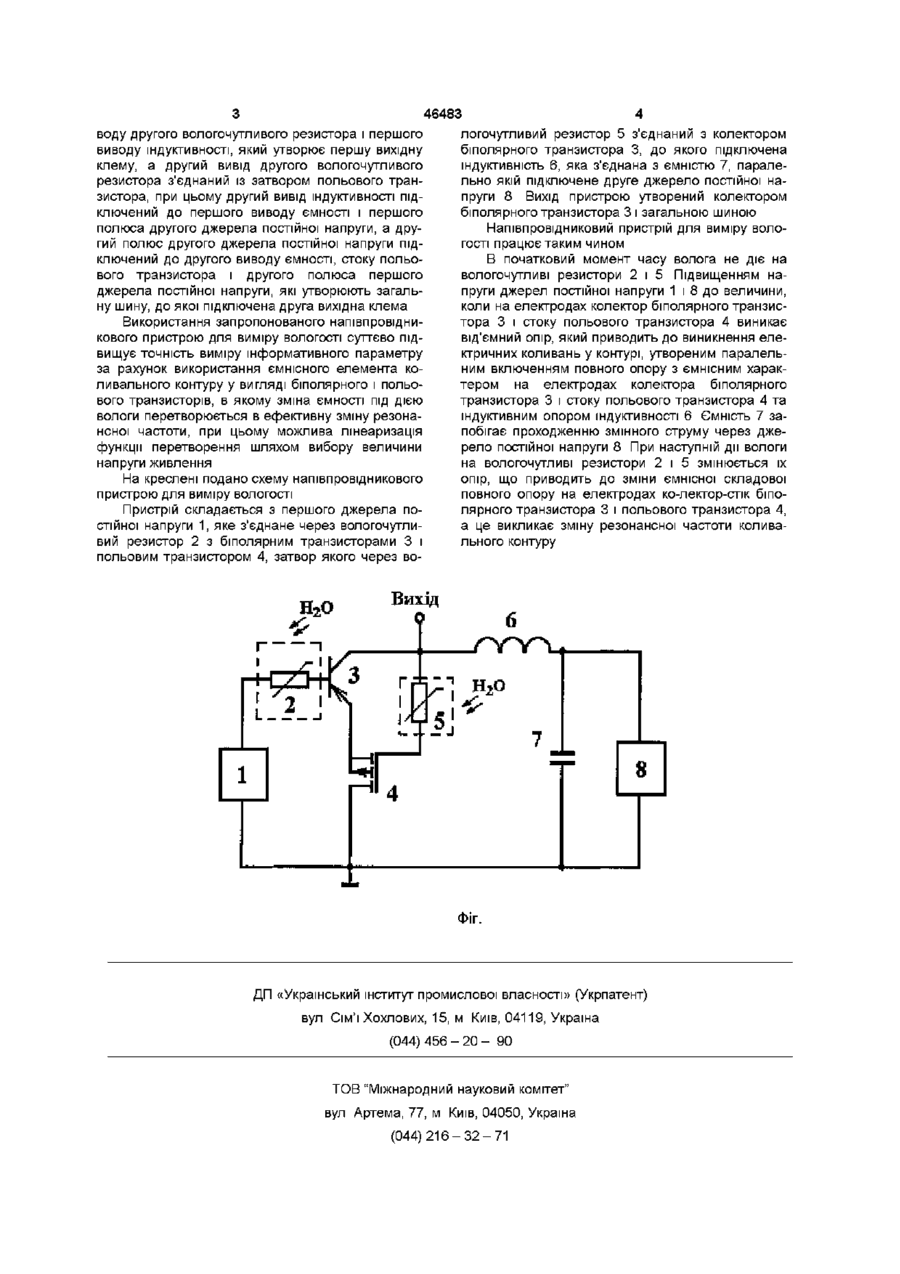

Напівпровідниковий пристрій для виміру вологості, який містить вологочутливий резистор, який відрізняється тим, що в нього введені другий вологочутливий резистор, біполярний і польовий транзистори, індуктивність, ємність і два джерела постійної напруги, причому перший полюс першого джерела постійної напруги з'єднаний з першим виводом першого вологочутливого резистора, а другий вивід першого вологочутливого резистора підключений до бази біполярного транзистора, емітер якого з'єднаний з витоком і підкладкою польового транзистора, а колектор підключений до першого виводу другого вологочутливого резистора і першого виводу індуктивності, який утворює першу вихідну клему, а другий вивід другого вологочутливого резистора з'єднаний із затвором польового транзистора, при цьому другий вивід індуктивності підключений до першого виводу ємності і першого полюса другого джерела постійної напруги, а другий полюс другого джерела постійної напруги підключений до другого виводу ємності, стоку польового транзистора і другого полюса першого джерела постійної напруги, які утворюють загальну шину, до якої підключена друга вихідна клема Винахід належить до області контрольновимірювальної техніки і може бути використаний як вимірювач вологості в різноманітних пристроях автоматичного керування технологічними процесами Відомий пристрій для виміру вологості, який містить спеціальну плівку На цю плівку з двох сторін напилюють електроди із золота Таким чином, плівка є діелектриком площинної ємності При дії вологості на плівку змінюється її ємність Зміна ємності перетворюється в зміну напруги, яка за допомогою випрямляючого пристрою випрямляється і потім підсилюється до 15В (див Г Виглеб Датчики М Мир, 1989 С 113-115) Недоліком таких пристроїв є низька чутливість, особливо в області малих значень вологості, що значно знижує точність виміру вологості Найбільш близьким технічним рішенням до даного винаходу можна вважати давач вологості (див Патент Японії № В4 2-51141 МПК 5 G01 N 27/12, 1990, ИСМ, вип 84, № 17, 1991) Пристрій являє собою вологочутливий резистор у вигляді диску спеченого оксиду металу, на двох поверхнях якого сформовані гребінчасті електроди При дії вологи на вологочутливий резистор змінюється його опір, що приводить до зміни вихідної напруги Недоліком такого пристрою є низька чутливість, особливо в області малих значень вологості, що пов'язано з тим, що малі значення вологості в малій степені змінюють опір вологочутливої структури В основу винаходу поставлена задача створення напівпровідникового пристрою для виміру вологості, в якому за рахунок введення нових блоків і зв'язків МІЖ НИМИ досягається можливість виміру в області малих значень вологості, що приводить до підвищення точності виміру вологості Поставлена задача вирішується тим, що в пристрій, який складається з вологочутливого резистора, введено другий вологочутливий резистор, біполярний і польовий транзистори, індуктивність, ємність і два джерела постійної напруги, що дало змогу замінити перетворення КІЛЬКОСТІ ВОЛОГИ у напругу у відомому пристрої на перетворення КІЛЬКОСТІ вологи у частоту у запропонованому пристрої, причому перший полюс першого джерела постійної напруги з'єднаний з першим виводом першого вологочутливого резистора, а другий вивід першого вологочутливого резистора підключений до бази біполярного транзистора, емітер якого з'єднаний з витоком і підкладкою польового транзистора, а колектор підключений до першого ви СО 00 (О 46483 логочутливий резистор 5 з'єднаний з колектором воду другого вологочутливого резистора і першого біполярного транзистора 3, до якого підключена виводу індуктивності, який утворює першу вихідну індуктивність 6, яка з'єднана з ємністю 7, паралеклему, а другий вивід другого вологочутливого льно якій підключене друге джерело постійної нарезистора з'єднаний із затвором польового транпруги 8 Вихід пристрою утворений колектором зистора, при цьому другий вивід індуктивності підбіполярного транзистора 3 і загальною шиною ключений до першого виводу ємності і першого полюса другого джерела постійної напруги, а друНапівпровідниковий пристрій для виміру вологий полюс другого джерела постійної напруги підгості працює таким чином ключений до другого виводу ємності, стоку польоВ початковий момент часу волога не діє на вого транзистора і другого полюса першого вологочутливі резистори 2 і 5 Підвищенням наджерела постійної напруги, які утворюють загальпруги джерел постійної напруги 1 і 8 до величини, ну шину, до якої підключена друга вихідна клема коли на електродах колектор біполярного транзистора 3 і стоку польового транзистора 4 виникає Використання запропонованого напівпровіднивід'ємний опір, який приводить до виникнення елекового пристрою для виміру вологості суттєво підктричних коливань у контурі, утвореним паралельвищує точність виміру інформативного параметру ним включенням повного опору з ємнісним харакза рахунок використання ємнісного елемента котером на електродах колектора біполярного ливального контуру у вигляді біполярного і польотранзистора 3 і стоку польового транзистора 4 та вого транзисторів, в якому зміна ємності під дією індуктивним опором індуктивності 6 Ємність 7 завологи перетворюється в ефективну зміну резонапобігає проходженню змінного струму через дженсної частоти, при цьому можлива лінеаризація рело постійної напруги 8 При наступній дії вологи функції перетворення шляхом вибору величини на вологочутливі резистори 2 і 5 змінюється їх напруги живлення опір, що приводить до зміни ємнісної складової На креслені подано схему напівпровідникового повного опору на електродах ко-лектор-стік біпопристрою для виміру вологості лярного транзистора 3 і польового транзистора 4, Пристрій складається з першого джерела поа це викликає зміну резонансної частоти коливастійної напруги 1, яке з'єднане через вологочутлильного контуру вий резистор 2 з біполярним транзисторами 3 і польовим транзистором 4, затвор якого через во н2о Фіг. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
