Вібраційний насос

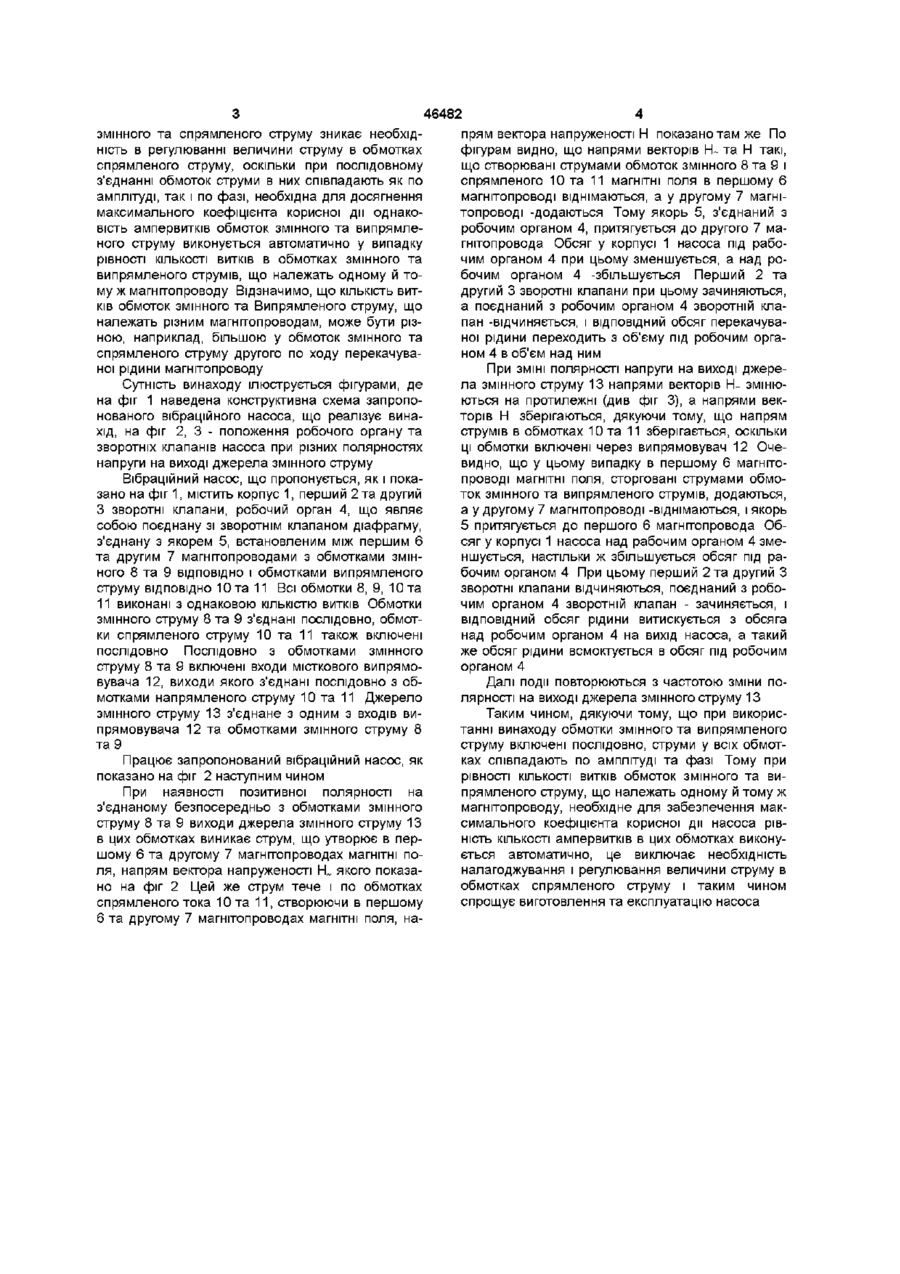

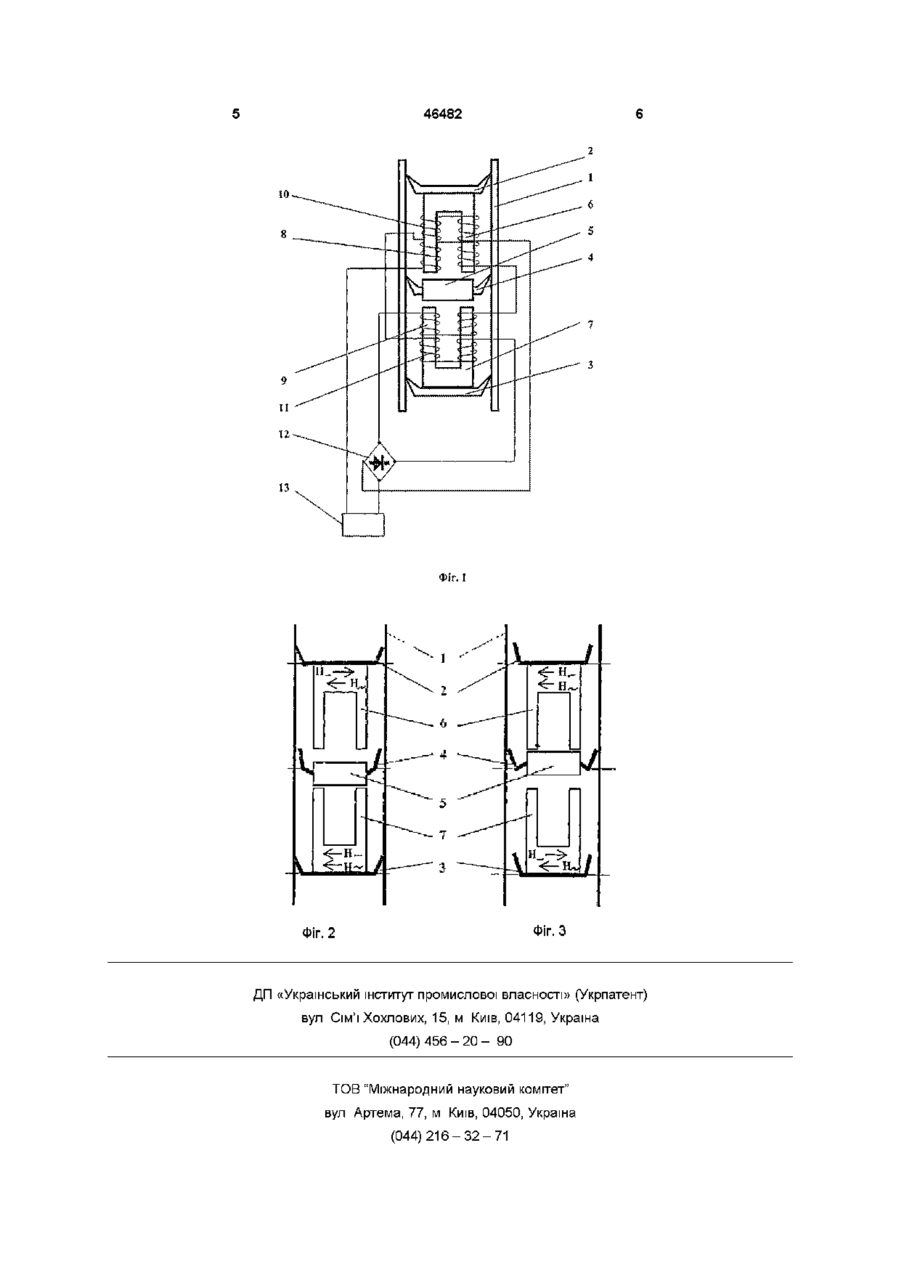

Вібраційний насос, що містить корпус, два зворотних клапани та робочий орган, з'єднаний з якорем, встановленим між першим та другим магнітопроводами з обмотками змінного та випрямленого струму кожен, причому обмотки змінного струму першого та другого магнітопроводів з'єднані послідовно одна з одною та з джерелом змінного струму, а обмотки випрямленого струму з'єднані послідовно одна з одною та з виходами місткового випрямляча, який відрізняється тим, що входи випрямляча включені послідовно з обмотками змінного струму Винахід відноситься до насосів для перекачки рідин, переважно занурюваних ВОДОПІДЙОМНИКІВ ВІДОМИЙ вібраційний насос що містить корпус, зворотній клапан та робочий орган, з'єднаний з електромагнітним приводом, що включає встановлений на закріпленому в корпусі амортизатори якір та магнітопровід з обмоткою, з'єднаною з джерелом змінного струму (див , наприклад, "Инерционные насосы", Усаковский В М , Москва, Машиностроение, 1973г, с 117-118) Причиною, що заважає досягненню вказаної далі нової технічної властивості є те, що в цьому насосі якір - коливається з частотою, рівною подвоєній частоті джерела змінного струму При використанні в якості джерела змінного струму мережі 220В, 50Гц частота коливань якора становить 100Гц Це призводить до великих гідродинамічних втрат та погіршує умови роботи клапана, що, в свою чергу, призводить до зниження коефіцієнта корисної дії насоса, зменшення об'ємної подачі та напору насоса Найбільш близьким до винаходу за сукупністю ознак та технічній властивості, що досягається, є вібраційний насос, що містить два зворотніх клапани та робочий орган, з'єднаний з якорем, встановленим між першим та другим магнітопроводами з обмотками змінного та випрямленого струму кожен, причому обмотки змінного та випрямленого струму першого та другого магнітопроводів з'єднані послідовно одна з одною та з джерелом змінного струму, а обмотки випрямленого струму першого та другого магнітопроводів послідовно з'єднані одна з одною, резистором, що регулюється, та виходами випрямовувача (див "Инерционные насосы ", Усаковский В М , Москва, Машиностроение, 1973 г, с 133) Причиною, що заважає досягненню вказаної далі нової технічної властивості при використанні цього насоса, прийнятого за прототип, є те, що в цьому, як і в інших відомих вібраційних насосах, з зміною напору змінюються й зазори між якорем та магнітопроводами Це призводить до зміни сумарної індуктивності обмоток змінного струму та зміни величини струму в них, наслідком чого, в свою чергу, є необхідність встановлення величини струму в обмотках випрямленого струму, яка відповідає величині струму в обмотках змінного струму, яка змінилася Сутність винаходу міститься в наступному Цей винахід спрямовано на спрощення експлуатації та налагоджування насоса Поставлена задача досягається тим, що у відомому вібраційному насосі, що містить корпус, два зворотніх клапана та робочий орган, з'єднаний з якорем, встановленим між першим та другим магнітопроводами з обмотками змінного та випрямленого струму кожен, причому обмотки змінного струму першого та другого магнітопроводів з'єднані послідовно одна з одною та з джерелом змінного струму, а обмотки випрямленого струму з'єднані послідовно одна з одною та з виходами місткового випрямовувача, входи випрямовувача включені послідовно з обмотками змінного струму Дякуючи послідовному з'єднанню обмоток 00 (О 46482 змінного та спрямленого струму зникає необхідність в регулюванні величини струму в обмотках спрямленого струму, оскільки при послідовному з'єднанні обмоток струми в них співпадають як по амплітуді, так і по фазі, необхідна для досягнення максимального коефіцієнта корисної дії однаковість ампервитків обмоток змінного та випрямленого струму виконується автоматично у випадку рівності КІЛЬКОСТІ витків в обмотках змінного та випрямленого струмів, що належать одному й тому ж магнітопроводу Відзначимо, що КІЛЬКІСТЬ ВИТКІВ обмоток змінного та Випрямленого струму, що належать різним магнітопроводам, може бути різною, наприклад, більшою у обмоток змінного та спрямленого струму другого по ходу перекачуваної рідини магнітопроводу Сутність винаходу ілюструється фігурами, де на фіг 1 наведена конструктивна схема запропонованого вібраційного насоса, що реалізує винахід, на фіг 2, 3 - положення робочого органу та зворотніх клапанів насоса при різних полярностях напруги на виході джерела змінного струму Вібраційний насос, що пропонується, як і показано на фіг 1, містить корпус 1, перший 2 та другий З зворотні клапани, робочий орган 4, що являє собою поєднану зі зворотнім клапаном діафрагму, з'єднану з якорем 5, встановленим між першим 6 та другим 7 магнітопроводами з обмотками змінного 8 та 9 ВІДПОВІДНО і обмотками випрямленого струму ВІДПОВІДНО 10 та 11 Всі обмотки 8, 9, Ю т а 11 виконані з однаковою КІЛЬКІСТЮ ВИТКІВ Обмотки змінного струму 8 та 9 з'єднані послідовно, обмотки спрямленого струму 10 та 11 також включені послідовно Послідовно З обмотками змінного струму 8 та 9 включені входи місткового випрямовувача 12, виходи якого з'єднані послідовно з обмотками напрямленого струму 10 та 11 Джерело змінного струму 13 з'єднане з одним з входів випрямовувача 12 та обмотками змінного струму 8 та 9 Працює запропонований вібраційний насос, як показано на фіг 2 наступним чином При наявності позитивної полярності на з'єднаному безпосередньо з обмотками змінного струму 8 та 9 виходи джерела змінного струму 13 в цих обмотках виникає струм, що утворює в першому 6 та другому 7 магнітопроводах магнітні поля, напрям вектора напруженості I-L якого показано на фіг 2 Цей же струм тече і по обмотках спрямленого тока Ю т а 11, створюючи в першому 6 та другому 7 магнітопроводах магнітні поля, на прям вектора напруженості Н показано там же По фігурам видно, що напрями векторів Н~ та Н такі, що створювані струмами обмоток змінного 8 та 9 і спрямленого 10 та 11 магнітні поля в першому 6 магнітопроводі віднімаються, а у другому 7 магнітопроводі -додаються Тому якорь 5, з'єднаний з робочим органом 4, притягується до другого 7 магнітопровода Обсяг у корпусі 1 насоса під рабочим органом 4 при цьому зменшується, а над робочим органом 4 -збільшується Перший 2 та другий 3 зворотні клапани при цьому зачиняються, а поєднаний з робочим органом 4 зворотній клапан -відчиняється, і ВІДПОВІДНИЙ обсяг перекачуваної рідини переходить з об'єму під робочим органом 4 в об'єм над ним При ЗМІНІ полярності напруги на виході джерела змінного струму 13 напрями векторів Н~ змінюються на протилежні (див фіг 3), а напрями векторів Н зберігаються, дякуючи тому, що напрям струмів в обмотках 10 та 11 зберігається, оскільки ці обмотки включені через випрямовувач 12 Очевидно, що у цьому випадку в першому 6 магнітопроводі магнітні поля, сторговані струмами обмоток змінного та випрямленого струмів, додаються, а у другому 7 магнітопроводі -віднімаються, і якорь 5 притягується до першого 6 магнітопровода Обсяг у корпусі 1 насоса над рабочим органом 4 зменшується, настільки ж збільшується обсяг під рабочим органом 4 При цьому перший 2 та другий З зворотні клапани відчиняються, поєднаний з робочим органом 4 зворотній клапан - зачиняється, і ВІДПОВІДНИЙ обсяг рідини витискується з обсяга над робочим органом 4 на вихід насоса, а такий же обсяг рідини всмоктується в обсяг під робочим органом 4 Далі події повторюються з частотою зміни полярності на виході джерела змінного струму 13 Таким чином, дякуючи тому, що при використанні винаходу обмотки змінного та випрямленого струму включені послідовно, струми у всіх обмотках співпадають по амплітуді та фазі Тому при рівності КІЛЬКОСТІ витків обмоток змінного та випрямленого струму, що належать одному й тому ж магнітопроводу, необхідне для забезпечення максимального коефіцієнта корисної дії насоса рівність КІЛЬКОСТІ ампервитків в цих обмотках виконується автоматично, це виключає необхідність налагоджування і регулювання величини струму в обмотках спрямленого струму і таким чином спрощує виготовлення та експлуатацію насоса 46482 10 ІЗ ФІг. 1 Фіг. З Фіг.2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
