Пристрій контролю опору ізоляції

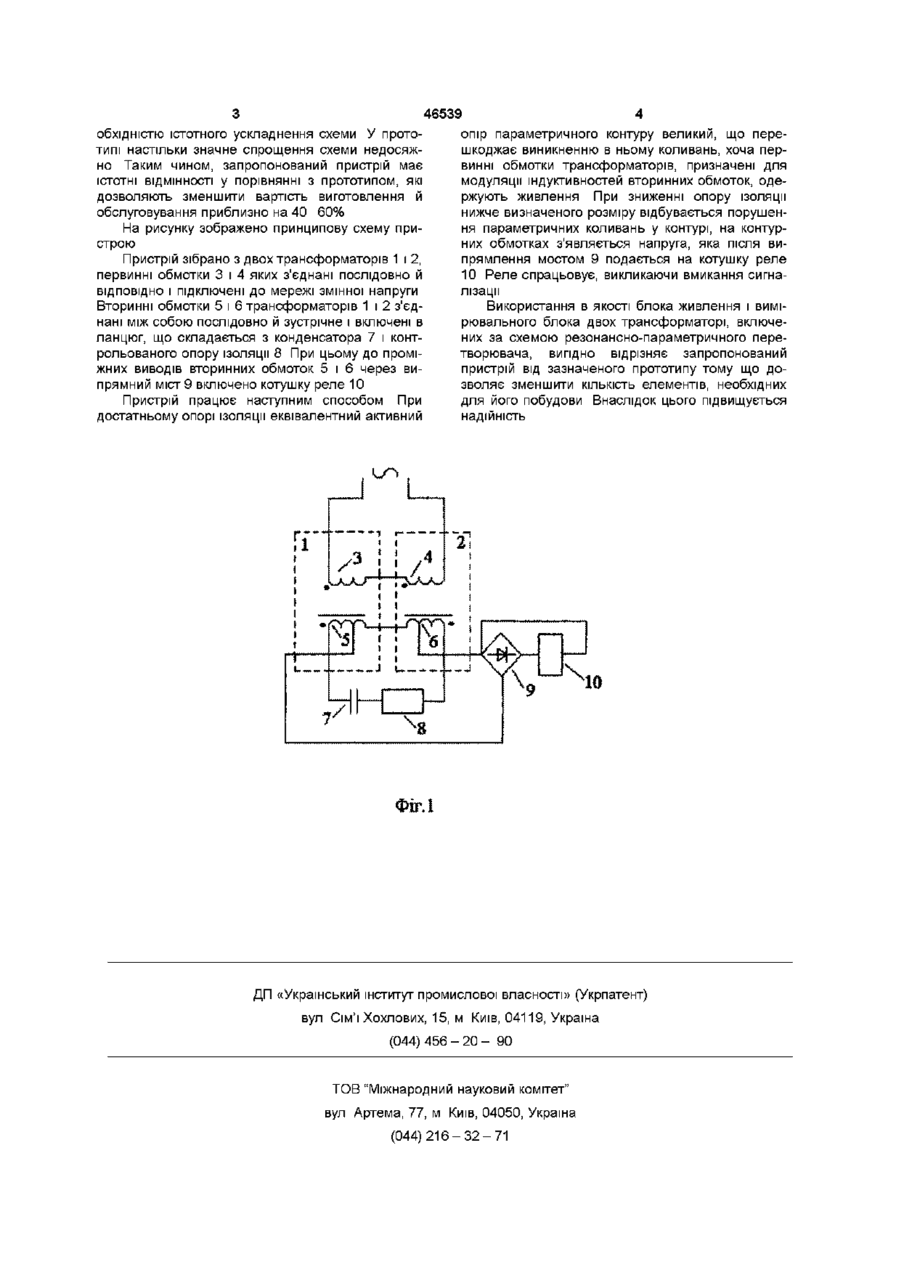

Пристрій контролю опору ізоляції, що містить генератор із трансформаторним виходом, зв'язаний із мережею змінної напруги, випрямний міст, виконавче реле, який відрізняється тим, що як генератор використаний параметричний генератор, що виконаний на двох трансформаторах напруги, первинні обмотки трансформаторів з'єднані послідовно і ВІДПОВІДНО, а вторинні обмотки з'єднані послідовно і зустрічно і з'єднані з виводами для підключення контрольованого опору ізоляції і з конденсатором, при цьому до додаткових виводів вторинних обмоток трансформаторів через випрямний міст підключено котушку виконавчого реле Пристрій відноситься до електротехніки і призначений для використання в електротехнічних установках різноманітного призначення, переважно в електроприводі й в електроенергетичних системах Відомо про пристрої для контролю ізоляції, що сигналізують про зниження її опору (див Авторськие свидетельства № 563649, МКИ 5GOIR 27/02, 1975 Р„ № 351180, МКИ 5GOIR 27/18, 1970) Пристрій по а с № 563649 містить трьохобмоточний трансформатор живлення і двохобмоточний вимірювальний трансформатор Вторинні обмотки трансформатора живлення включені в плечі моста, у два інших плеча якого включений контрольований опір і первинна обмотка вимірювального трансформатора, а в діагоналі моста розташований зразковий резистор Пристрій по а с № 351180 містить генератор підвищеної частоти, вихідна обмотка якого через розділові фільтри з'єднана з контрольованими опорами, при цьому генератор має додаткову обмотку, навантажену на змінний баластовий опір Пристрій по а с № 563649 та по а с № 351180 мають невисоку надійність через велику КІЛЬКІСТЬ елементів У основу винаходу поставлено задачу створення пристрою контролю ізоляції, у якому при спрощеній схемі забезпечується підвищення надійності роботи і зниження трудомісткості монтажу і настроювання, і за рахунок цього зниження витрат на створення й обслуговування цього при строю Поставлена задача вирішується тим, що в пристрої контролю ізоляції, що містить генератор із трансформаторним виходом, зв'язаний із мережею змінної напруги, випрямний міст, виконавче реле, згідно с винаходом у якості генератора використано параметричний генератор, що виконаний на двох трансформаторах напруги, первинні обмотки трансформаторів з'єднані послідовно і ВІДПОВІДНО, а вторинні обмотки з'єднані послідовно і зустрічно і з'єднані з виводами для підключення контрольованого опору ізоляції і з конденсатором, при цьому до додаткових виводів вторинних обмоток трансформаторів через випрямний міст підключено котушку виконавчого реле Трансформатори в запропонованому пристрої зібрані за схемою резонансно-параметричного перетворювача, у якого первинні обмотки утворюють обмотку модуляції, а вторинні разом із конденсатором -параметричний коливальний контур, куди включено опір ізоляції Порушення коливань у контурі можливо тільки при деякому мінімальному розмірі опору Використання властивості параметричного коливального контуру збуджуватися тільки при деякому мінімальному опору в відомих пристроях контролю ізоляції авторам невідомо Схему запропонованого пристрою по суті зведено до двох трансформаторів, вторинні обмотки яких замкнені на два контури У прототипі використання тригера вимагає попереднього перетворення вхідного сигналу, його посилення, що пов'язано з не со Ю (О 46539 обхідністю істотного ускладнення схеми У прототипі настільки значне спрощення схеми недосяжно Таким чином, запропонований пристрій має ІСТОТНІ ВІДМІННОСТІ у порівнянні з прототипом, які дозволяють зменшити вартість виготовлення й обслуговування приблизно на 40 60% На рисунку зображено принципову схему пристрою Пристрій зібрано з двох трансформаторів 1 і 2, первинні обмотки 3 і 4 яких з'єднані послідовно й ВІДПОВІДНО і підключені до мережі змінної напруги Вторинні обмотки 5 і 6 трансформаторів 1 і 2 з'єднані між собою послідовно й зустрічне і включені в ланцюг, що складається з конденсатора 7 і контрольованого опору ізоляції 8 При цьому до проміжних виводів вторинних обмоток 5 і 6 через випрямний міст 9 включено котушку реле 10 Пристрій працює наступним способом При достатньому опорі ізоляції еквівалентний активний опір параметричного контуру великий, що перешкоджає виникненню в ньому коливань, хоча первинні обмотки трансформаторів, призначені для модуляції індуктивностей вторинних обмоток, одержують живлення При зниженні опору ізоляції нижче визначеного розміру відбувається порушення параметричних коливань у контурі, на контурних обмотках з'являється напруга, яка після випрямлення мостом 9 подається на котушку реле 10 Реле спрацьовує, викликаючи вмикання сигналізації Використання в якості блока живлення і вимірювального блока двох трансформаторі, включених за схемою резонансно-параметричного перетворювача, вигідно відрізняє запропонований пристрій від зазначеного прототипу тому що дозволяє зменшити КІЛЬКІСТЬ елементів, необхідних для його побудови Внаслідок цього підвищується надійність ФІГ.1 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
