Пристрій очищення води

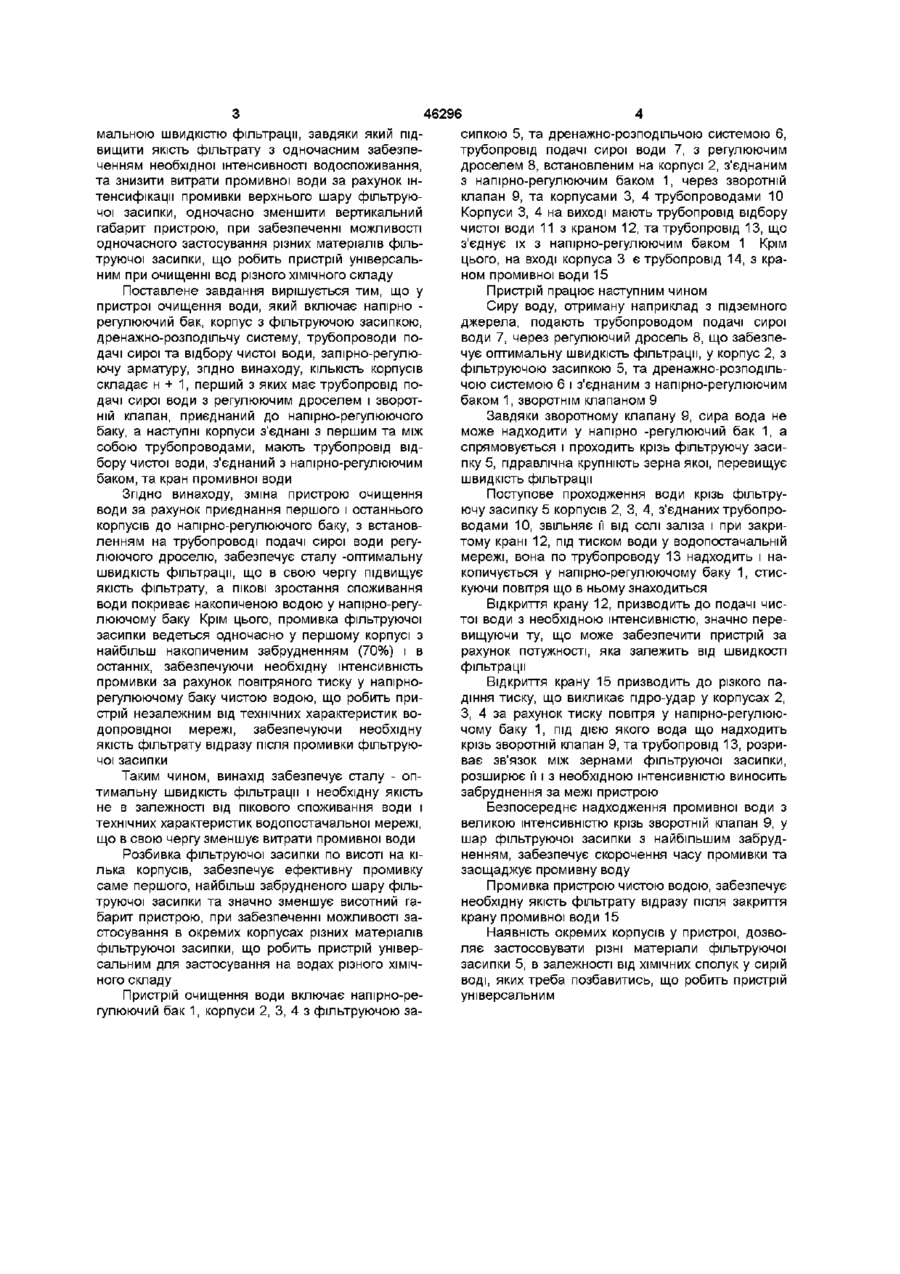

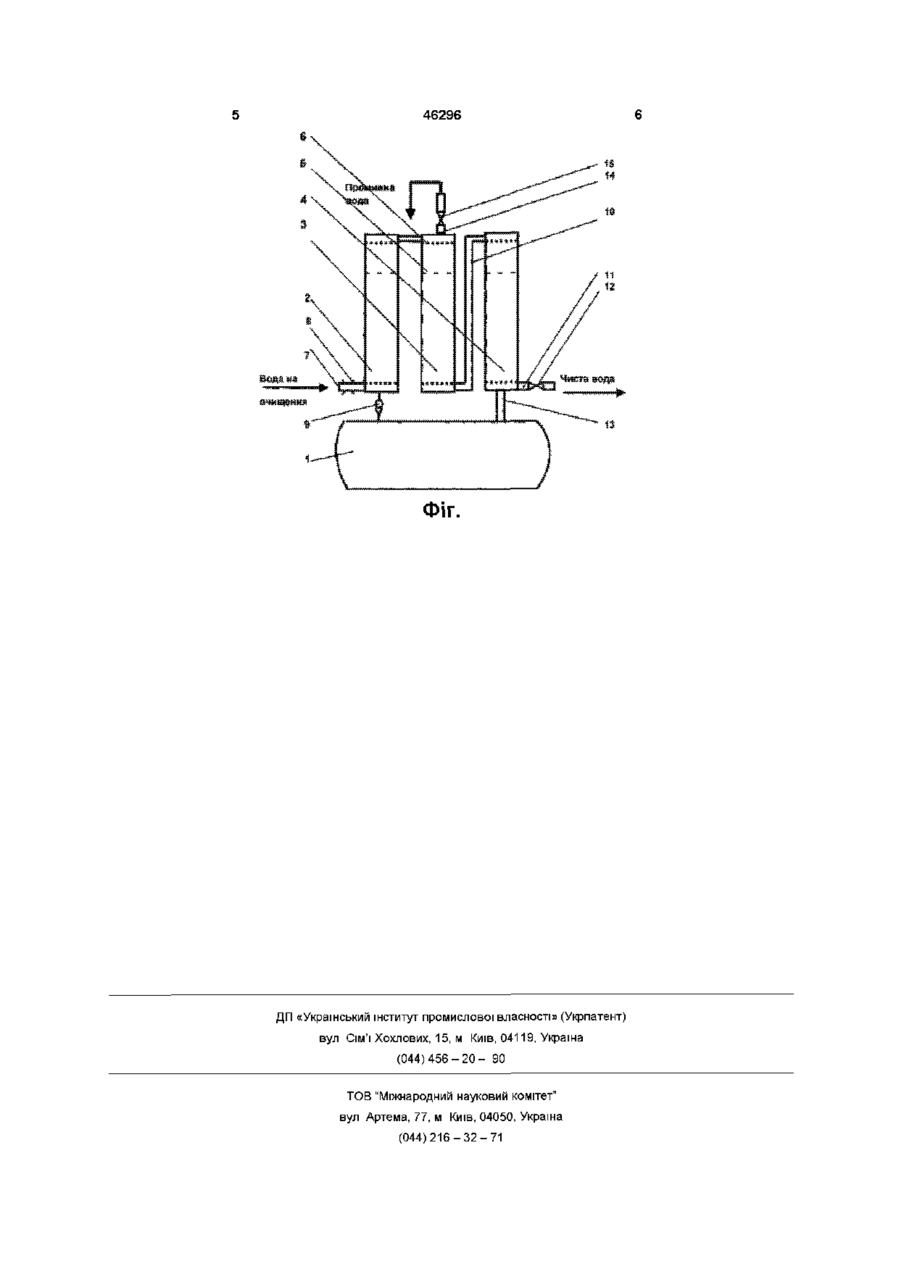

1 Пристрій очищення води, що включає напірно-регулюючий бак, корпус з фільтруючою засипкою, дренажно-розподільчу систему, трубопроводи подачі сирої та відбору чистої води, запірно-регулюючу арматуру, який відрізняється тим, Винахід відноситься до очищення питної води та може бути застосований для знезалізнення питної води Відомий пристрій пневматичної установки знезалізнення води (Г И Николадзе «Обезжелезивание природных и оборотных вод Москва, Стройиздат, 1978, с 26, рис 3), що включає напірно регулюючий бак, герметичну камеру (корпус), фільтруючу засипку, дренажне - розподільчу систему, трубопроводи подачі сирої та відводу чистої води, запорно - регулюючу арматуру Вказаний пристрій з огляду необхідності застосування компресора для поповнення запасу повітря у напірно - регулюючому баку, який встановлено перед герметичною камерою (корпусом) з фільтруючою засипкою, з одного боку, ускладнює конструкцію та підвищує експлуатаційні витрати, з другого боку не забезпечує сталої - оптимальної швидкості фільтрації при піковому споживанню води, що негативно відбивається на якості фільтрату Крім цього, з огляду отримання необхідної якості фільтрату, необхідно мати значну по висоті фільтруючу засипку (1,2 - 2,5м), що призводить до неприйнятного для пристроїв малого водоспоживання висотного габариту герметичної камери (корпусу) Враховуючи, що періодична промивка фільтруючої засипки проводиться одночасно по всій висоті фільтруючої засипки, без врахування того, що 70% забруднення затримується її верхнім ша ром, призводить до необхідності значних витрат промивної води Найближче до винаходу по сукупності ознак та результату що досягається, є пристрій для знезалізнення води фірми США Aqvafilter INC (інформаційний лист додається), що включає корпус з фільтруючою засипкою, дренажно - розподільчу систему, трубопроводи подачі сирої та відбору чистої води, запорно - регулюючу арматуру Даний пристрій також потребує значних витрат промивної води для забезпечення промивки фільтруючої засипки одночасно по всій її висоті, без урахування того, що основна маса забруднення сконцентрована у и верхньому шарі, і залежить від інтенсивності промивки яку може забезпечити водопостачальна мережа З огляду того, що конструкція пристрою не враховує періодичних пікових зростань водоспоживання, це призводить до значного зростання швидкості фільтрації і як наслідок, до погіршення якості фільтрату Крім цього, промивання фільтруючої засипки сирою водою, обмеженою подачею води що може забезпечити водопостачальна мережа, з одного боку, не забезпечує необхідної інтенсивності промивки, що веде до збільшення часу промивки та витрат промивної води, а з другої сторони, сира вода погіршує якість фільтрату після промивки В основу винаходу поставлене завдання створення пристрою очищення води зі сталою - опти що КІЛЬКІСТЬ корпусів, з єднаних трубопроводом, складає н+1, перший з яких з'єднаний з напірно-регулюючим баком зворотним клапаном, а останній- трубопроводом 2 Пристрій по п 1, який відрізняється тим, що перший корпус має безпосередній вихід на кран промивної води 3 Пристрій по п 1, який відрізняється тим, що трубопровід подачі сирої води має регулюючий дросель (О (О 46296 мальною швидкістю фільтрації, завдяки який підсипкою 5, та дренажно-розподільчою системою 6, вищити якість фільтрату з одночасним забезпетрубопровід подачі сирої води 7, з регулюючим ченням необхідної інтенсивності водоспоживання, дроселем 8, встановленим на корпусі 2, з'єднаним та знизити витрати промивної води за рахунок інз напірно-регулюючим баком 1, через зворотній тенсифікації промивки верхнього шару фільтруюклапан 9, та корпусами 3, 4 трубопроводами 10 чої засипки, одночасно зменшити вертикальний Корпуси 3, 4 на виході мають трубопровід відбору габарит пристрою, при забезпеченні можливості чистої води 11 з краном 12, та трубопровід 13, що одночасного застосування різних матеріалів фільз'єднує їх з напірно-регулюючим баком 1 Крім труючої засипки, що робить пристрій універсальцього, на вході корпуса 3 є трубопровід 14, з краним при очищенні вод різного ХІМІЧНОГО складу ном промивної води 15 Поставлене завдання вирішується тим, що у Пристрій працює наступним чином пристрої очищення води, який включає напірно Сиру воду, отриману наприклад з підземного регулюючий бак, корпус з фільтруючою засипкою, джерела, подають трубопроводом подачі сирої дренажно-розподільчу систему, трубопроводи поводи 7, через регулюючий дросель 8, що забезпедачі сирої та відбору чистої води, запірно-регулючує оптимальну швидкість фільтрації, у корпус 2, з ючу арматуру, згідно винаходу, КІЛЬКІСТЬ корпусів фільтруючою засипкою 5, та дренажно-розподільскладає н + 1, перший з яких має трубопровід почою системою 6 і з'єднаним з напірно-регулюючим дачі сирої води з регулюючим дроселем і зворотбаком 1, зворотнім клапаном 9 ній клапан, приєднаний до напірно-регулюючого Завдяки зворотному клапану 9, сира вода не баку, а наступні корпуси з'єднані з першим та між може надходити у напірно -регулюючий бак 1, а собою трубопроводами, мають трубопровід відспрямовується і проходить крізь фільтруючу засибору чистої води, з'єднаний з напірно-регулюючим пку 5, гідравлічна крупніють зерна якої, перевищує баком, та кран промивної води швидкість фільтрації Згідно винаходу, зміна пристрою очищення Поступове проходження води крізь фільтруводи за рахунок приєднання першого і останнього ючу засипку 5 корпусів 2, 3, 4, з'єднаних трубопрокорпусів до напірно-регулюючого баку, з встановводами 10, звільняє її від солі заліза і при закриленням на трубопроводі подачі сирої води регутому крані 12, під тиском води у водопостачальній люючого дроселю, забезпечує сталу -оптимальну мережі, вона по трубопроводу 13 надходить і нашвидкість фільтрації, що в свою чергу підвищує копичується у напірно-регулюючому баку 1, стисякість фільтрату, а ПІКОВІ зростання споживання куючи повітря що в ньому знаходиться води покриває накопиченою водою у напірно-регуВідкриття крану 12, призводить до подачі числюючому баку Крім цього, промивка фільтруючої тої води з необхідною інтенсивністю, значно перезасипки ведеться одночасно у першому корпусі з вищуючи ту, що може забезпечити пристрій за найбільш накопиченим забрудненням (70%) і в рахунок потужності, яка залежить від швидкості останніх, забезпечуючи необхідну інтенсивність фільтрації промивки за рахунок повітряного тиску у напірноВідкриття крану 15 призводить до різкого парегулюючому баку чистою водою, що робить придіння тиску, що викликає пдро-удар у корпусах 2, стрій незалежним від технічних характеристик воЗ, 4 за рахунок тиску повітря у напірно-регулююдопровідної мережі, забезпечуючи необхідну чому баку 1, під дією якого вода що надходить якість фільтрату відразу після промивки фільтруюкрізь зворотній клапан 9, та трубопровід 13, розричої засипки ває зв'язок між зернами фільтруючої засипки, розширює її і з необхідною інтенсивністю виносить Таким чином, винахід забезпечує сталу - опзабруднення за межі пристрою тимальну швидкість фільтрації і необхідну якість не в залежності від пікового споживання води і Безпосереднє надходження промивної води з технічних характеристик водопостачальної мережі, великою інтенсивністю крізь зворотній клапан 9, у що в свою чергу зменшує витрати промивної води шар фільтруючої засипки з найбільшим забрудненням, забезпечує скорочення часу промивки та Розбивка фільтруючої засипки по висоті на кізаощаджує промивну воду лька корпусів, забезпечує ефективну промивку саме першого, найбільш забрудненого шару фільПромивка пристрою чистою водою, забезпечує труючої засипки та значно зменшує висотний ганеобхідну якість фільтрату відразу після закриття барит пристрою, при забезпеченні можливості закрану промивної води 15 стосування в окремих корпусах різних матеріалів Наявність окремих корпусів у пристрої, дозвофільтруючої засипки, що робить пристрій універляє застосовувати різні матеріали фільтруючої сальним для застосування на водах різного ХІМІЧзасипки 5, в залежності від ХІМІЧНИХ сполук у сирій НОГО складу воді, яких треба позбавитись, що робить пристрій універсальним Пристрій очищення води включає напірно-регулюючий бак 1, корпуси 2, 3, 4 з фільтруючою за 46296 ФІГ. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
