Пристрій для виміру продуктивності сипучих матеріалів в поточно-транспортній системі

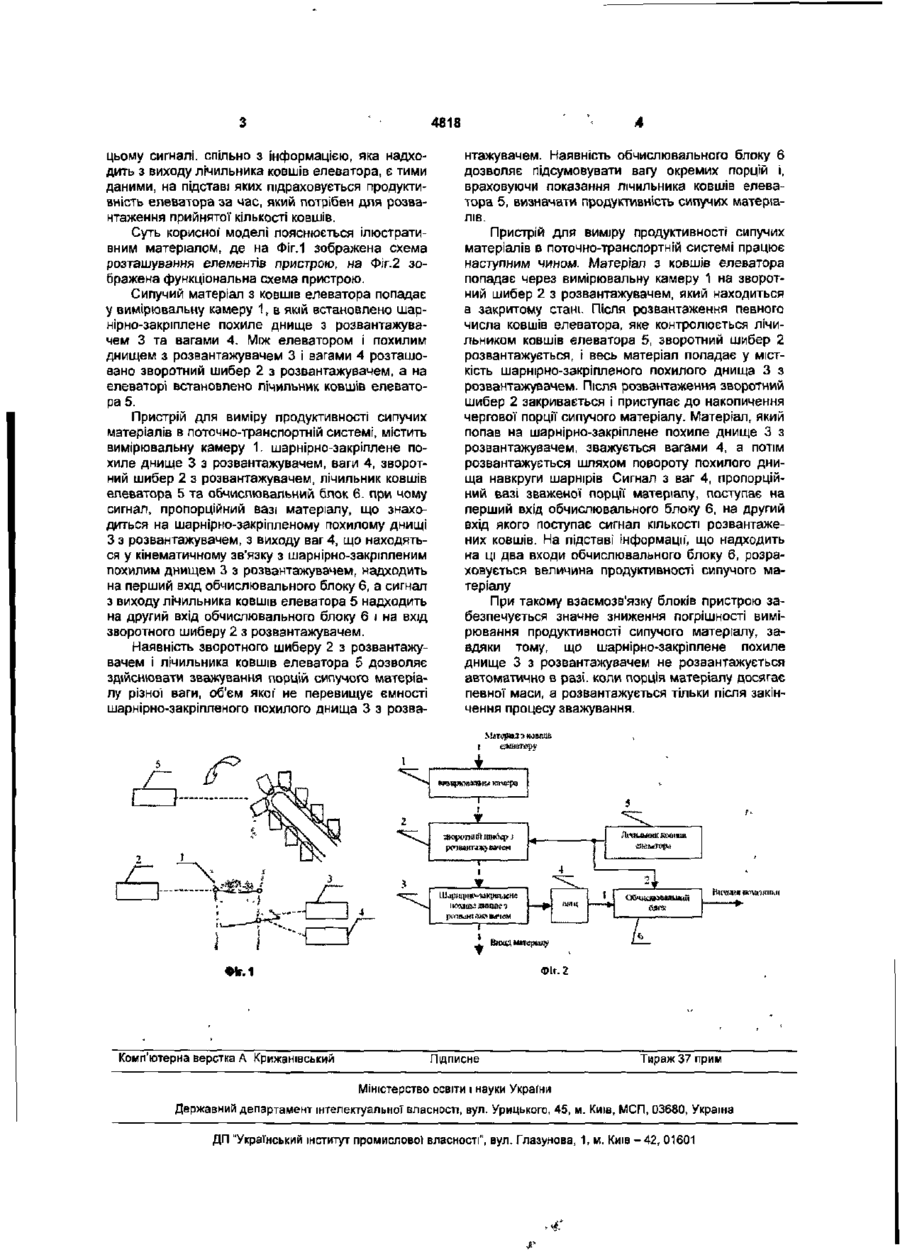

Пристрій для виміру продуктивності сипучих матеріалів в поточно-транспортній системі, який містить вимірювальну камеру, шарнірно закріпле не похиле днище з розвантажувачем, ваги, який відрізняється тим, що пристрій споряджено зворотним шибером з розвантажувачем, лічильником ковшів елеватора та обчислювальним блоком, причому сигнал з виходу ваг, які знаходяться у кінематичному зв'язку з шарнірно закріпленим похилим днищем з розвантажувачем, надходить на перший вхід обчислювального блока, а вихід лічильника ковшів елеватора надходить на другий вхід обчислювального блока і на вхід зворотного шибера з розвантажувачем. Корисна модель відноситься до області вимірювальної техніки і може бути використана у вимірі продуктивності сипучих матеріалів в пристроях поточно-транспортної системи, наприклад, в елеваторах відсаджувальних машин. Найбільш близьким до пристрою, що заявляється, є пристрій для виміру параметрів сипучих матеріалів, зокрема продуктивності, який містить з'єднану з поточно-транспортною системою вимірювальну камеру із шарнірно-закріпленим похилим днищем з вагами та розвантажувачем [див. «Устройство для непрерывного измерения параметров сыпучих материалов», а с.СРСР №279163, G01n9.02, бюлетень №26, 1971р.]- прототип. Недоліком відомого пристрою є необхідність точного дозування ваги сипучого матеріалу у шарнірно-закріплене похиле днище з вагами та розвантажувачем. Оскільки при розвантаженні ковшів елеватора точне дозування сипучого матеріалу неможливе, при заповненні платформи похилою днища, яке розвантажується автоматично при досягненні певної' ваги, завжди буде мати місто перевантаження. Неточне дозування позначиться на збільшенні погрішності вимірювання продуктивності сипучих матеріалів. В основу корисної моделі поставлено задачу удосконалення пристрою для виміру продуктивності сипучих матеріалів в поточно-транспортній системі шляхом того, що пристрій споряджено зворотним шибером з розвантажувачем, лічильником ковшів елеватора та обчислювальним блоком що приведе до зменшення погрішності вимірювання продуктивності сипучих матеріалів. Поставлена задача досягається тим, що пристрій для виміру продуктивності сипучих матеріалів в поточно-транспортній системі, що містить з'єднану з поточно-транспортною системою вимірювальну камеру з шарнірно-закріпленим похилим днищем з розвантажувачем та вагами, згідно корисної моделі, постачено зворотнім шибером з розвантажувачем, лічильником ковшів елеватора та обчислювальним блоком, причому сигнал з виходу ваг, механічно зв'язаних з шарнірнозакріпленим похилим днищем з розвантажувачем, надходить на перший вхід обчислювального блоку, а сигнал з виходу лічильника ковшів елеватора надходить на другий вхід обчислювального блоку і на вхід зворотного шиберу з розвантажувачем. Наявність зворотного шиберу з розвантажувачем і лічильника ковшів дозволяє попередньо накопичити на площині зворотного шиберу з розвантажувачем сипучий матеріал певної кількості ковшів. Кількість ковшів вибирають таким чином, щоб вага матеріалу була не більша, ніж максимально допустима вага, яка відповідає ємності шарнірно-закріпленого похилого днища. Після того, як матеріал з певної кількості ковшів висипався на площину зворотного шиберу з розвантажувачем, останній розкривається і зібраний матеріал висипається у шарнірно-закріплене похиле днище з розвантажувачем Після цього зворотній шибер з розвантажувачем закривається і стає готовим до прийому нової чергової порції сипучого матеріалу. Матеріал, який висипався на шарнірно-закріплене похиле днище зважується і сигнал з виходу ваг, пропорційний вазі матеріалу, поступає на вхід обчислювального блоку Інформація, яка міститься у 00 00 4818 цьому сигналі, спільно з інформацією, яка надходить з виходу лічильника ковшів елеватора, є тими даними, на підставі яких підраховується продуктивність елеватора за час, який потрібен для розвантаження прийнятої кількості ковшів. Суть корисної' моделі пояснюється ілюстративним матеріалом, де на Фіг.1 зображена схема розташування елементів пристрою, на Фіг.2 зображена функціональна схема пристрою. Сипучий матеріал з ковшів елеватора попадає у вимірювальну камеру 1, в якій встановлено шарнірно-закріплене похиле днище з розвантажувачем 3 та вагами 4. Між елеватором і похилим днищем з розвантажувачем 3 і вагами 4 розташовано зворотний шибер 2 з розвантажувачем, а на елеваторі встановлено лічильник ковшів елеватора 5. Пристрій для виміру продуктивності сипучих матеріалів в поточно-транспортній системі, містить вимірювальну камеру 1. шарнірно-закріплене похиле днище 3 з розвантажувачем, ваги 4, зворотний шибер 2 з розвантажувачем, лічильник ковшів елеватора 5 та обчислювальний блок 6. при чому сигнал, пропорційний вазі матеріалу, що знаходиться на шарнірно-закріпленому похилому днищі З з розвантажувачем, з виходу ваг 4, що находяться у кінематичному зв'язку з шарнірно-закріпленим похилим днищем 3 з розвантажувачем, надходить на перший вхід обчислювального блоку 6, а сигнал з виходу лічильника ковшів елеватора 5 надходить на другий вхід обчислювального блоку 6 і на вхід зворотного шиберу 2 з розвантажувачем. Наявність зворотного шиберу 2 з розвантажувачем і лічильника ковшів елеватора 5 дозволяє здійснювати зважування порцій сипучого матеріалу різної ваги, об'єм якої' не перевищує ємності шарнірно-закріпленого похилого днища 3 з розва нтажувачем. Наявність обчислювального блоку 6 дозволяє підсумовувати вагу окремих порцій і, враховуючи показання лічильника ковшів елеватора 5, визначати продуктивність сипучих матеріалів. Пристрій для виміру продуктивності сипучих матеріалів в поточно-транспортній системі працює наступним чином. Матеріал з ковшів елеватора попадає через вимірювальну камеру 1 на зворотний шибер 2 з розвантажувачем, який находиться в закритому стані. Після розвантаження певного числа ковшів елеватора, яке контролюється лічильником ковшів елеватора 5, зворотний шибер 2 розвантажується, і весь матеріал попадає у місткість шарнірно-закріпленого похилого днища 3 з розвантажувачем. Після розвантаження зворотний шибер 2 закривається і приступає до накопичення чергової порції сипучого матеріалу. Матеріал, який попав на шарнірно-закріплене похиле днище 3 з розвантажувачем, зважується вагами 4, а потім розвантажується шляхом повороту похилого днища навкруги шарнірів Сигнал з ваг 4, пропорційний вазі зваженої порції матеріалу, поступає на перший вхід обчислювального блоку 6, на другий вхід якого поступає сигнал КІЛЬКОСТІ розвантажених ковшів. На підставі інформації, що надходить на ці два входи обчислювального блоку 6, розраховується величина продуктивності сипучого матеріалу При такому взаємозв'язку блоків пристрою забезпечується значне зниження погрішності вимірювання продуктивності сипучого матеріалу, завдяки тому, що шарнірно-закріплене похиле днище 3 з розвантажувачем не розвантажується автоматично в разі, коли порція матеріалу досягає певної маси, а розвантажується тільки після закінчення процесу зважування. І , ФІГ. г ФІГ.1 Комп'ютерна верстка А Крижанівський Матарш з ковпш елевищіу Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
