Пристрій для визначення коефіцієнта тертя кочення

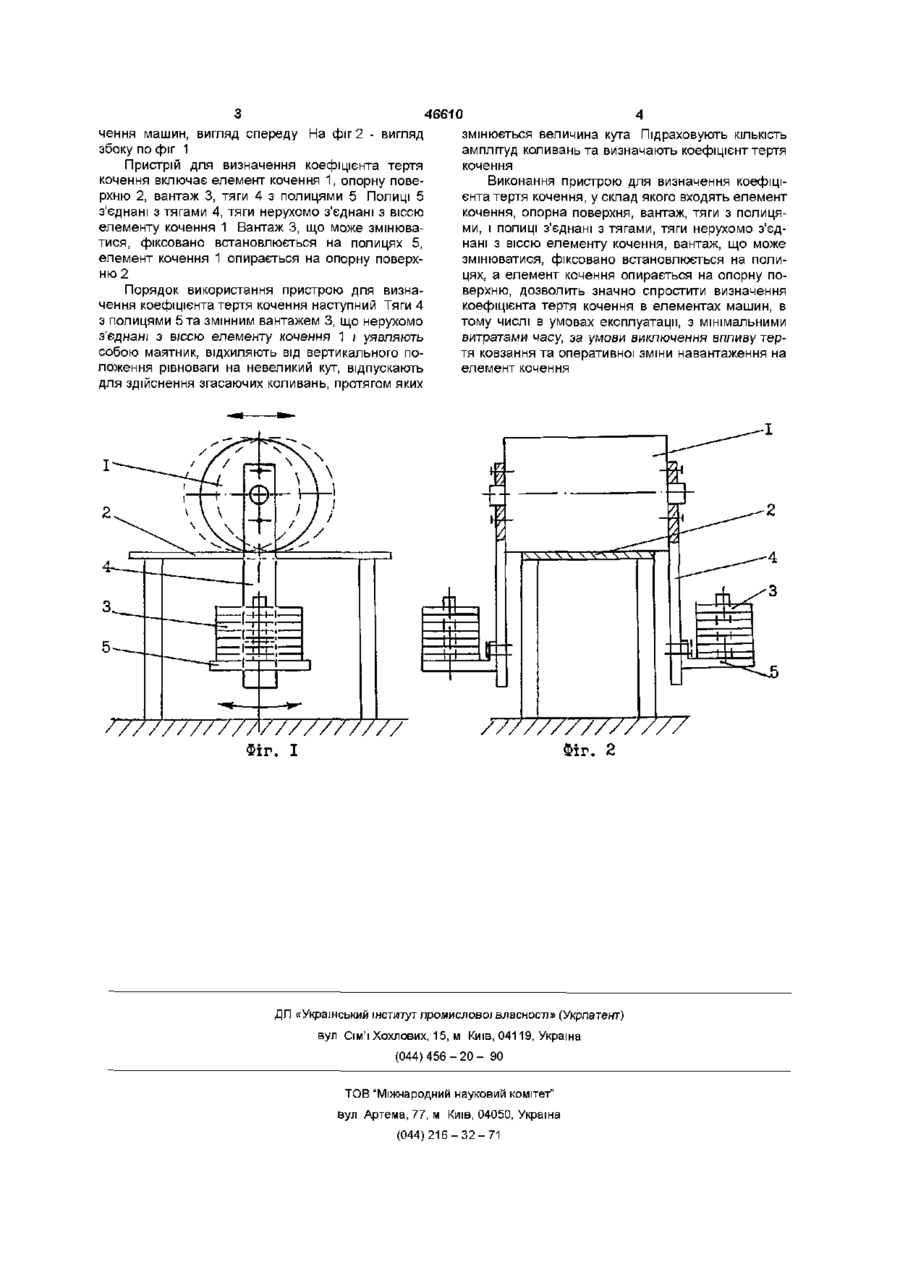

Пристрій для визначення коефіцієнта тертя кочення, що включає елемент кочення, опорну поверхню, вантаж, тяги, який відрізняється тим, що тяги нерухомо з'єднані з віссю елементу кочення, який розташований на опорній поверхні, а вантаж розміщений на полицях, фіксовано з'єднаних з тягами Винахід відноситься до галузі машинобудування, зокрема, до пристроїв, призначених для визначення коефіцієнта тертя кочення Існує проблема складності та тривалості визначення коефіцієнта тертя кочення в елементах машин, в тому числі в умовах експлуатації, за умови виключення впливу тертя ковзання та оперативної зміни навантаження на елемент кочення ВІДОМІ пристрої досить складні і, в окремих випадках, не можуть бути застосовані у реальних умовах експлуатації Аналогом є пристрій для експериментального визначення сили тертя кочення, де циліндричне тіло контактує з горизонтальною поверхнею, і до осі якого за допомогою з'єднальних елементів приєднаний вимірювальний пристрій [Петровский И И Механика Мн , изд-во Белорус, ун-та, 1973 352с , рис 60] Суттєвим недоліком даного пристрою є те, що при значному числі елементів кочення необхідно витратити багато часу Крім того, необхідно якимось чином врахувати тертя в осі Найближчим аналогом винаходу є установка для вимірювання коефіцієнта тертя кочення [ГОСТ 27640-88 Материалы конструкционные и смазочные Методы экспериментальной оценки коэффициента трения Черт 5, 6, 7] Вона складається з блоку живлення, попереднього підсилювача, двох частотовимірювачів, цифродрукуючого пристрою, робочої камери, двох вентилів, системи індикації, маятника, магніторозрядного насоса, перетворювача манометричного термопарного, перетворювача манометричного іонізаційного вакуумметра та цеолітового насоса Маятник складається з ка мери, тіла, що коливається, двох шарових опор, кронштейна, зразка для дослідження, резинової прокладки, фланця, електромагніта, штока, струмовводів, СВІТЛОДІОДІВ, прапорця Тіло маятника, що коливається, містить планки, циліндричні вантажі, вісь, шарові опори, балансирну вісь, вантажі, прапорець, диск, плоскі зразки, притискний пристрій, кронштейн і фотодюд Недоліком найближчого аналогу є обмеженість його застосування у реальних елементах кочення машин, у тому числі в умовах їх експлуатації, та складність його конструкції Технічною задачею, яка вирішується винаходом, є спрощення конструкції пристрою для визначення коефіцієнта тертя кочення в елементах кочення машин, у тому числі в умовах експлуатації, та зменшення витрат часу на його визначення Вирішення технічної задачі пропонується за рахунок виключення впливу тертя ковзання та оперативної зміни навантаження на елемент кочення Суть винаходу полягає в тому, що у пристрої для визначення коефіцієнта тертя кочення тяги нерухомо з'єднані з віссю елементу кочення, який розташований на опорній поверхні, а вантаж розміщений на полицях, фіксовано з'єднаних з тягами Таким чином запропонований пристрій не потребує урахування тертя в осях, дозволяє швидко змінювати навантаження на елемент кочення, значно скоротити час експериментальних досліджень та використовувати його в умовах експлуатації На фіг 1 показана схема пристрою для визначення коефіцієнта тертя кочення в елементах ко (О (О 46610 чення машин, вигляд спереду На фіг 2 - вигляд змінюється величина кута Підраховують КІЛЬКІСТЬ збоку по фіг 1 амплітуд коливань та визначають коефіцієнт тертя Пристрій для визначення коефіцієнта тертя кочення кочення включає елемент кочення 1, опорну повеВиконання пристрою для визначення коефіцірхню 2, вантаж 3, тяги 4 з полицями 5 Полиці 5 єнта тертя кочення, у склад якого входять елемент з'єднані з тягами 4, тяги нерухомо з'єднані з віссю кочення, опорна поверхня, вантаж, тяги з полицяелементу кочення 1 Вантаж 3, що може змінювами, і полиці з'єднані з тягами, тяги нерухомо з'єдтися, фіксовано встановлюється на полицях 5, нані з віссю елементу кочення, вантаж, що може елемент кочення 1 опирається на опорну поверхзмінюватися, фіксовано встановлюється на полиню 2 цях, а елемент кочення опирається на опорну поверхню, дозволить значно спростити визначення Порядок використання пристрою для визнакоефіцієнта тертя кочення в елементах машин, в чення коефіцієнта тертя кочення наступний Тяги 4 тому числі в умовах експлуатації, з мінімальними з полицями 5 та змінним вантажем 3, що нерухомо витратами часу, за умови виключення впливу терз'єднані з віссю елементу кочення 1 і уявляють тя ковзання та оперативної зміни навантаження на собою маятник, відхиляють від вертикального поелемент кочення ложення рівноваги на невеликий кут, відпускають для здійснення згасаючих коливань, протягом яких Фіг. 2 Фіг. І ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
