F16B 35/04 — з особливою формою головки або стрижня для фіксації їх в корпусі

Номер патенту: 109911

Опубліковано: 26.10.2015

Автори: Коваленко Микола Дмитрович, Кузьменко Микола Петрович, Кіріченко Олександр Олегович

МПК: F16B 35/04, F16B 7/02, B64G 1/22 ...

Мітки: з'єднання, розпору, з'єднань, конічних, елементів, втулка, рознімних, рознімне, циліндричних

Формула / Реферат:

1. Рознімне з'єднання циліндричних та конічних елементів, на кінцях яких знаходяться охоплюючі деталі, виконані у вигляді кілець з торцевим кільцевим пазом, що входять одне в одне своїми відповідними торцевими частинами, а також співвісні поперечні отвори, утворені крізними отворами у верхній торцевій частині внутрішнього охоплюючого кільця та відповідними некрізними отворами у нижній торцевій частині зовнішнього охоплюючого кільця, при...

Номер патенту: 91111

Опубліковано: 25.06.2010

Автор: Лангевіше Франк

МПК: F16B 25/00, F16B 35/04

Мітки: гвинт, різеформувальний, самонарізувальний

Формула / Реферат:

1. Самонарізувальний і різеформувальний гвинт (1), що включає стрижень (2) гвинта з вістрям (4) на одному кінці і точкою (6) прикладання сили для передачі крутного моменту на іншому кінці, причому стрижень (2) гвинта складається з нарізної ділянки (10), що містить вістря (4) гвинта, і прилеглої, вільної від різі ділянки (12), що містить точку (6) прикладання сили, причому нарізна ділянка (10) складається з циліндричного стрижня (14) і...

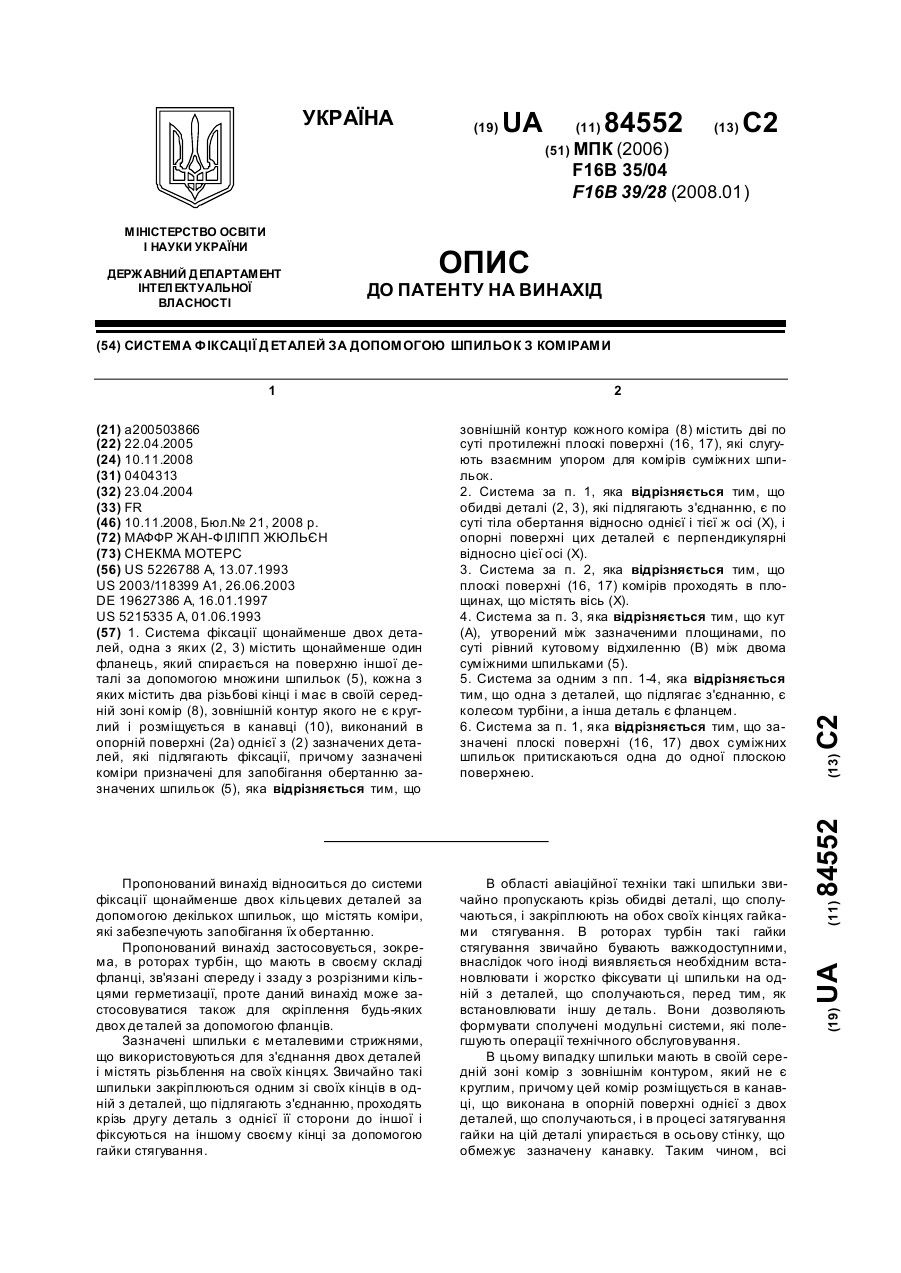

Номер патенту: 84552

Опубліковано: 10.11.2008

Автор: Маффр Жан-Філіпп Жюльєн

МПК: F16B 35/04, F16B 39/28

Мітки: система, деталей, допомогою, комірами, шпильок, фіксації

Формула / Реферат:

1. Система фіксації щонайменше двох деталей, одна з яких (2, 3) містить щонайменше один фланець, який спирається на поверхню іншої деталі за допомогою множини шпильок (5), кожна з яких містить два різьбові кінці і має в своїй середній зоні комір (8), зовнішній контур якого не є круглий і розміщується в канавці (10), виконаний в опорній поверхні (2а) однієї з (2) зазначених деталей, які підлягають фіксації, причому зазначені коміри призначені...

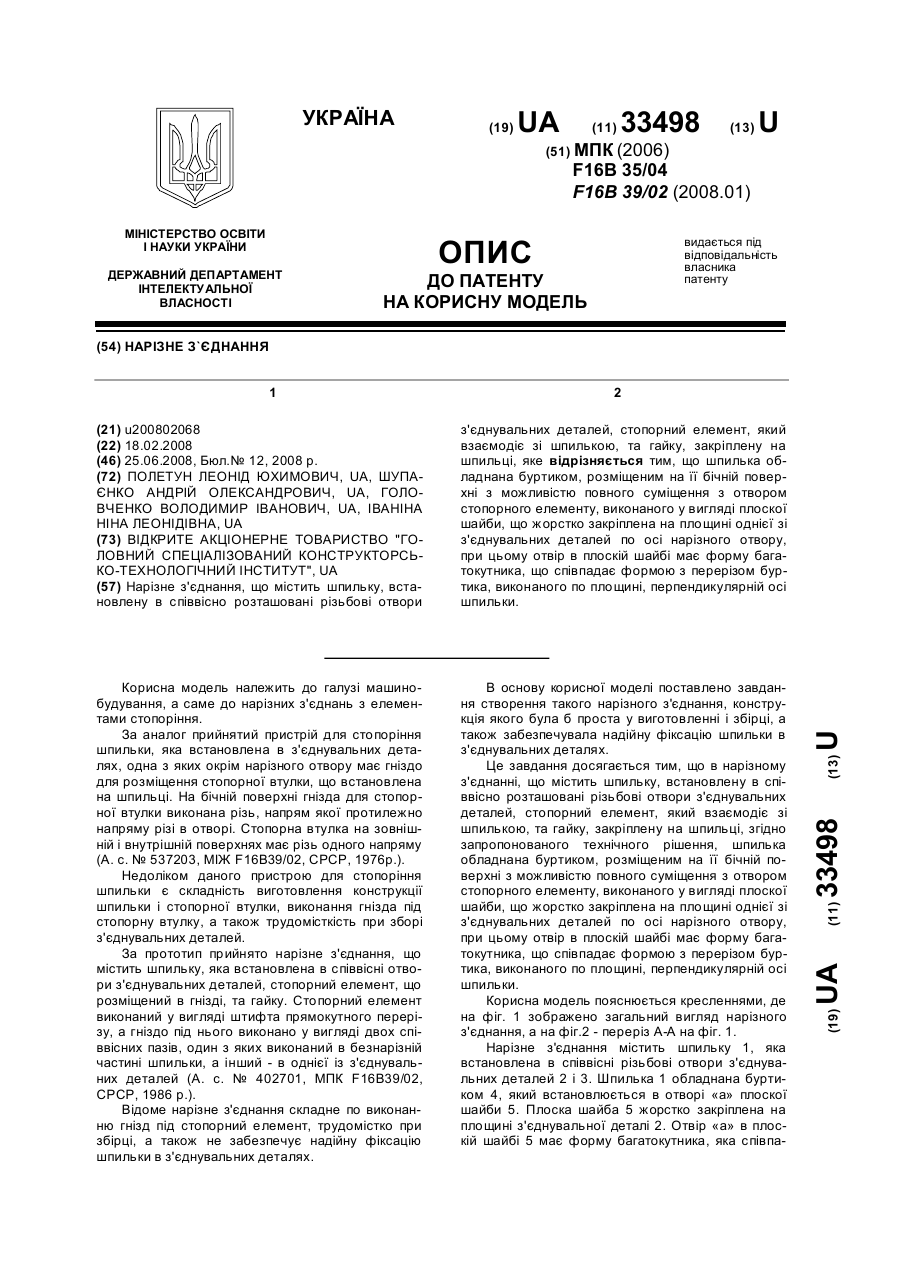

Номер патенту: 33498

Опубліковано: 25.06.2008

Автори: Шупаєнко Андрій Олександрович, Іваніна Ніна Леонідівна, Полетун Леонід Юхимович, Головченко Володимир Іванович

МПК: F16B 39/02, F16B 35/04

Мітки: нарізне, з'єднання

Формула / Реферат:

Нарізне з'єднання, що містить шпильку, встановлену в співвісно розташовані різьбові отвори з'єднувальних деталей, стопорний елемент, який взаємодіє зі шпилькою, та гайку, закріплену на шпильці, яке відрізняється тим, що шпилька обладнана буртиком, розміщеним на її бічній поверхні з можливістю повного суміщення з отвором стопорного елементу, виконаного у вигляді плоскої шайби, що жорстко закріплена на площині однієї зі з'єднувальних деталей по...

Номер патенту: 67077

Опубліковано: 15.06.2004

Автор: Башилін Вадим В'ячеславович

МПК: F16B 23/00, F16B 35/04

Мітки: кріпильний, елемент

Формула / Реферат:

Кріпильний елемент, який складається із стрижня з різьбовою ділянкою і головки на протилежному кінці, який відрізняється тим, що головка стержня виконана у вигляді асиметрично-закріпленої на ньому планки з конусоподібними кінцівками.

Номер патенту: 65082

Опубліковано: 15.03.2004

Автори: Тривайло Михайло Семенович, Балагурін Олексій Олександрович

МПК: F16B 35/04

Мітки: болт

Формула / Реферат:

Болт, що містить різьбовий стержень, хвостовик якого має утворені із спільного центру опорну і натискну сферичні поверхні, а також головку та різьбову пробку з фіксатором, які з натягом прилягають до сферичних поверхонь хвостовика, який відрізняється тим, що натискна поверхня хвостовика виконана вгнутою.

Номер патенту: 2338

Опубліковано: 16.02.2004

Автор: Мікульонок Ігор Олегович

МПК: F16B 35/04

Мітки: болт

Формула / Реферат:

1. Болт, що містить різьбовий стрижень і головку з двома паралельними лисками та осьовим отвором з розташованим у ньому натискним циліндричним штирем для фіксації болта в пазу базової деталі, який відрізняється тим, що осьовий отвір виконано з упором з боку торця різьбового стрижня, а в зазначеному отворі встановлено пружину стиснення.2. Болт за п. 1, який відрізняється тим, що осьовий отвір виконано глухим.

Номер патенту: 62403

Опубліковано: 15.12.2003

Автор: Строєв Олексій Юрійович

МПК: F16B 35/04

Мітки: пристрій, доступом, одностороннім, деталей, з'єднання

Формула / Реферат:

1. Пристрій для з'єднання деталей з одностороннім доступом, що містить базову та приєднувальну деталі, встановлені у пазах болти з гайками, який відрізняється тим, що головка болта виконана у вигляді, наприклад, чотиригранної довгастої пластини, яка жорстко з'єднана із стержнем болта, при цьому болт утримується у пазу базової деталі за допомогою нарізної шайби, центральний отвір якої оснащений внутрішньою різзю, а при з'єднанні базової деталі...

Номер патенту: 55826

Опубліковано: 15.04.2003

Автори: Ковалевський Іван Іванович, Мокін Олександр Васильович, Чернигін Генадій Максимович, Москаленко Володимир Георгійович, Мокін Андрій Олександрович, Дегтярьов Олександр Вікторович

МПК: F16B 35/04

Мітки: деталей, стик, з'єднання, двох

Формула / Реферат:

З'єднання двох деталей у стик, що містить болт, стержень котрого розташований у отворах деталей, шайбу, котра взаємодіє з головкою болта, і нарізну втулку, яке відрізняється тим, що шайба виконана з радіальним вирізом, наприклад U-подібної форми, а на стержні болта у зоні отвору у деталі, яка прилягає до головки болта, виконаний кільцевий конічний виступ, діаметр якого визначається із співвідношення:dσ ≤ dв ≤...

Номер патенту: 40198

Опубліковано: 16.07.2001

Автор: Рабер Лев Матвійович

МПК: F16B 35/04, G01N 19/02

Мітки: зсувостійкого, вимірювання, болтового, спокою, тертя, з'єднання, дотичних, пристрій, однією, поверхнях, сили, площиною

Формула / Реферат:

1. Пристрій для вимірювання сили тертя спокою по дотичних поверхнях болтового зсувостійкого з'єднання з однією площиною тертя, що включає нерухому і зсувну деталі, сполучені з вузлами стиснення і зсуву, який відрізняється тим, що вузол стиснення виконаний у вигляді болтового з'єднання, забезпеченого кульовою опорою під головку і шайбою, твердість якої більше твердості деталі, що зсувається, а на її опорній поверхні, зв'язаній з гайкою,...

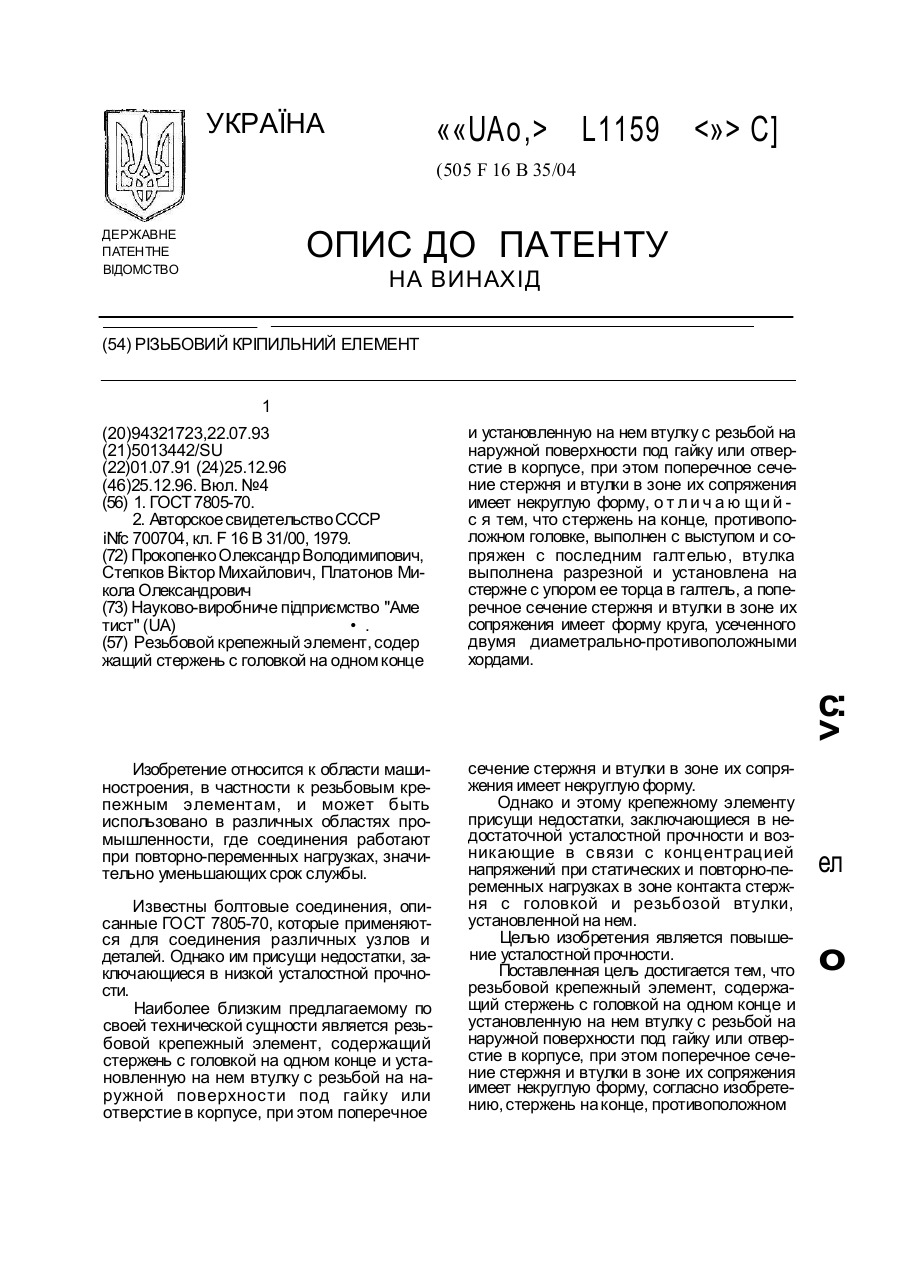

Номер патенту: 11159

Опубліковано: 25.12.1996

Автори: Степков Віктор Михайлович, Прокопенко Олександр Володимирович, Платонов Микола Олександрович

МПК: F16B 35/04

Мітки: кріпильний, елемент, різьбовий

Текст:

...при статических и повторно-переменных нагрузках в зоне контакта стержня с головкой и резьбозой втулки, установленной на нем. Целью изобретения является повышение усталостной прочности. Поставленная цель достигается тем, что резьбовой крепежный элемент, содержащий стержень с головкой на одном конце и установленную на нем втулку с резьбой на наружной поверхности под гайку или отверстие в корпусе, при этом поперечное сечение стержня и...

Номер патенту: 11347

Опубліковано: 25.12.1996

Автори: Слюсаренко Анатолій Володимирович, Каганський Олександр Миронович

МПК: F16B 35/04, F16B 5/02

Мітки: натягом, болтове, радіальним, з'єднання

Формула / Реферат:

Болтовое соединение с радиальным натягом, содержащее установленный в отверстиях пакета соединяемых деталей болт с головкой и последова­тельно сопряженными с ней посадочным, заходным радиусным, коническим и резьбовым участками, отличающееся тем, что, с целью повы­шения качества соединения путем обеспечения беззадирной постановки болтов, угол дуги радиус­ной части определяется из соотношения:где D = dб - d0 - величина абсолютного...

Номер патенту: 11344

Опубліковано: 25.12.1996

Автори: Шалбаян Віталій Армаісович, Биков Олександр Михайлович, Бабушкін Анатолій Іванович, Азін Едуард Ромазанович, Панфілов Анатолій Миколайович

МПК: F16B 35/04

Мітки: з'єднання, болтове

Формула / Реферат:

Болтовое соединение, содержащее болт с ко­нической потайной головкой и кольцевым высту­пом на посадочной части последней, установленный с натягом в раззенкованное на ко­нус отверстие пакета деталей из материала, твер­дость которого меньше твердости болта, отличающееся тем, что, с целью расширения тех­нологических возможностей и повышения качест­ва соединения, кольцевой выступ выполнен тороидальной формы высотой, равной 0,05-0,08 и радиусом...
