Збірно-розбірна конструкція
Формула / Реферат
Збірно-розбірна конструкція, що складається з N елементів з монтажними отворами, жорстко з'єднаних один з одним з'єднувальними елементами, яка відрізняється тим, що тіло кожного з N елементів виконано з листового металу, має форму геометричної фігури, причому по периметру кожного елемента виконана Г-подібна кромка, на обох поверхнях якої розташовані монтажні отвори, крім того лицьова сторона кожного елемента має гладку або рельєфну поверхню, на якій виконані декоративні отвори різноманітної конфігурації, а для надання жорсткості конструкція закріплена на опорах.
Текст

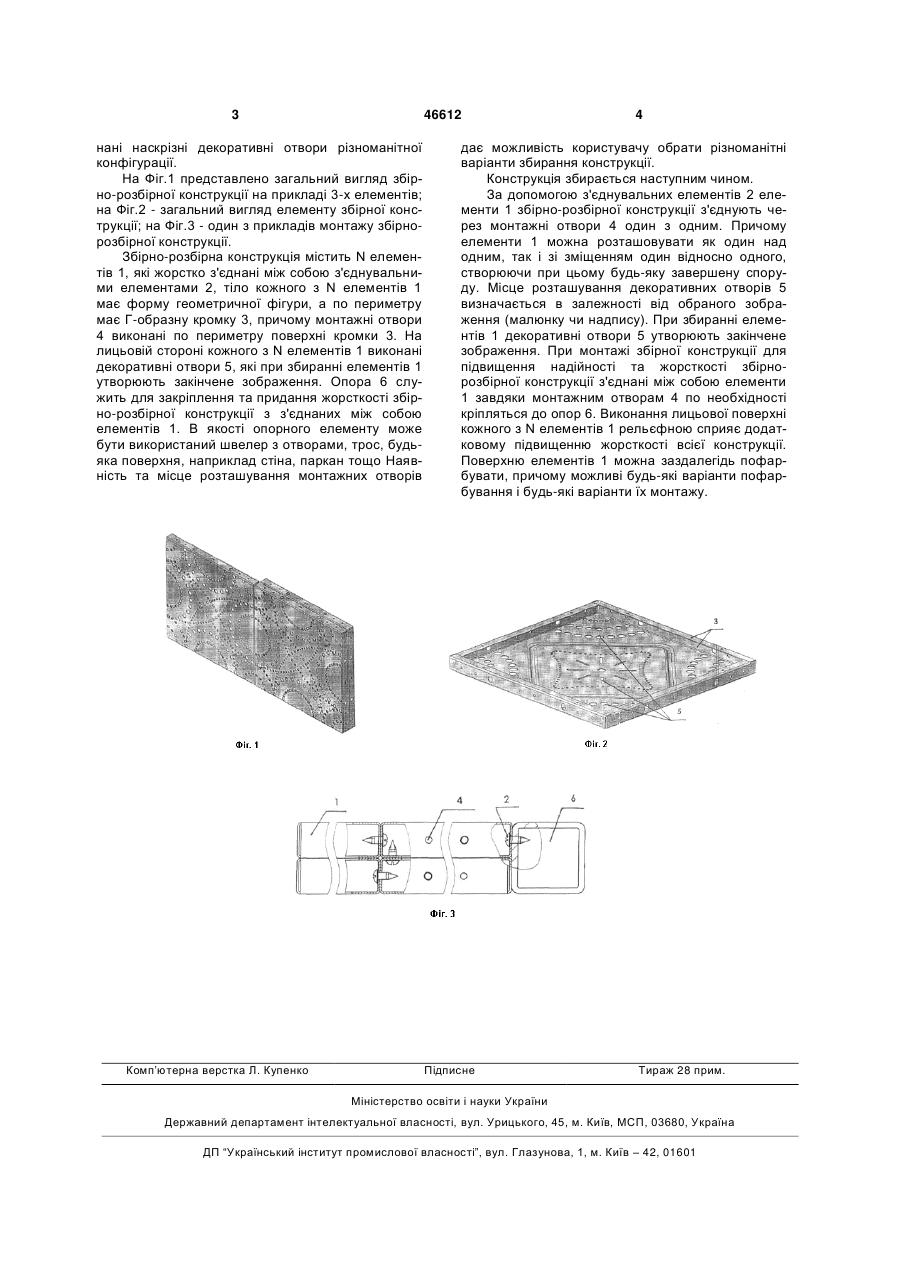

Збірно-розбірна конструкція, що складається з N елементів з монтажними отворами, жорстко з'єднаних один з одним з'єднувальними елементами, яка відрізняється тим, що тіло кожного з N 3 46612 нані наскрізні декоративні отвори різноманітної конфігурації. На Фіг.1 представлено загальний вигляд збірно-розбірної конструкції на прикладі 3-х елементів; на Фіг.2 - загальний вигляд елементу збірної конструкції; на Фіг.3 - один з прикладів монтажу збірнорозбірної конструкції. Збірно-розбірна конструкція містить N елементів 1, які жорстко з'єднані між собою з'єднувальними елементами 2, тіло кожного з N елементів 1 має форму геометричної фігури, а по периметру має Г-образну кромку 3, причому монтажні отвори 4 виконані по периметру поверхні кромки 3. На лицьовій стороні кожного з N елементів 1 виконані декоративні отвори 5, які при збиранні елементів 1 утворюють закінчене зображення. Опора 6 служить для закріплення та придання жорсткості збірно-розбірної конструкції з з'єднаних між собою елементів 1. В якості опорного елементу може бути використаний швелер з отворами, трос, будьяка поверхня, наприклад стіна, паркан тощо Наявність та місце розташування монтажних отворів Комп’ютерна верстка Л. Купенко 4 дає можливість користувачу обрати різноманітні варіанти збирання конструкції. Конструкція збирається наступним чином. За допомогою з'єднувальних елементів 2 елементи 1 збірно-розбірної конструкції з'єднують через монтажні отвори 4 один з одним. Причому елементи 1 можна розташовувати як один над одним, так і зі зміщенням один відносно одного, створюючи при цьому будь-яку завершену споруду. Місце розташування декоративних отворів 5 визначається в залежності від обраного зображення (малюнку чи надпису). При збиранні елементів 1 декоративні отвори 5 утворюють закінчене зображення. При монтажі збірної конструкції для підвищення надійності та жорсткості збірнорозбірної конструкції з'єднані між собою елементи 1 завдяки монтажним отворам 4 по необхідності кріпляться до опор 6. Виконання лицьової поверхні кожного з N елементів 1 рельєфною сприяє додатковому підвищенню жорсткості всієї конструкції. Поверхню елементів 1 можна заздалегідь пофарбувати, причому можливі будь-які варіанти пофарбування і будь-які варіанти їх монтажу. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPre-fabricaded construction
Автори англійськоюKorovianko Vasyl Zhanovych
Назва патенту російськоюСборно-разборная конструкция
Автори російськоюКоровянко Василий Жанович
МПК / Мітки
МПК: E04B 1/343
Мітки: конструкція, збірно-розбірна
Код посилання
<a href="https://ua.patents.su/2-46612-zbirno-rozbirna-konstrukciya.html" target="_blank" rel="follow" title="База патентів України">Збірно-розбірна конструкція</a>
