Збірно-розбірна конструкція

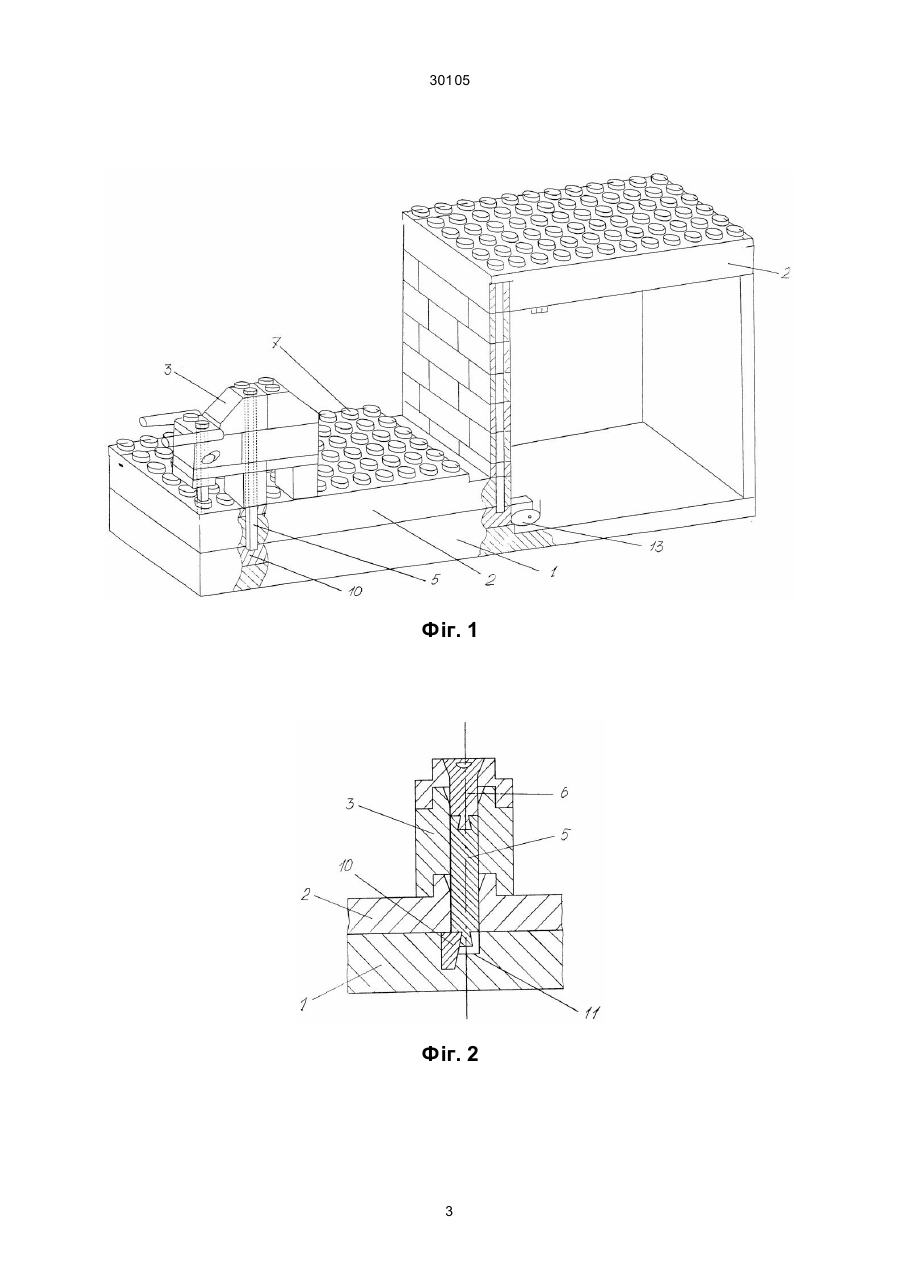

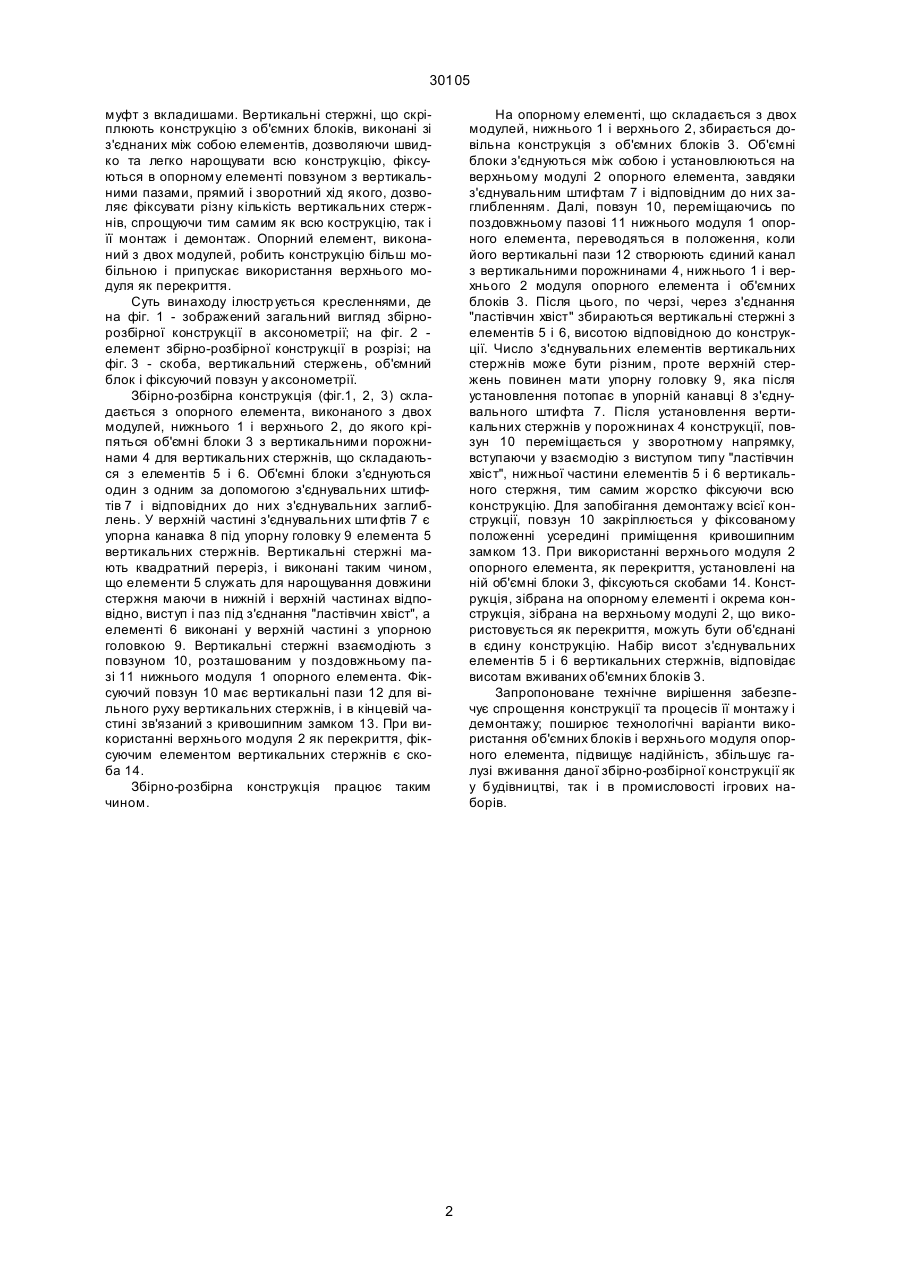

Збірно-розбірна конструкція, яка містить об'ємні блоки, установлені один на другий і жорстко скріплені між собою вертикальними стержнями, які закріплені на рівні верхнього блоку з фіксуючим 30105 муфт з вкладишами. Вертикальні стержні, що скріплюють конструкцію з об'ємних блоків, виконані зі з'єднаних між собою елементів, дозволяючи швидко та легко нарощувати всю конструкцію, фіксуються в опорному елементі повзуном з вертикальними пазами, прямий і зворотний хід якого, дозволяє фіксувати різну кількість вертикальних стержнів, спрощуючи тим самим як всю кострукцію, так і її монтаж і демонтаж. Опорний елемент, виконаний з двох модулей, робить конструкцію більш мобільною і припускає використання верхнього модуля як перекриття. Суть винаходу ілюстр ується кресленнями, де на фіг. 1 - зображений загальний вигляд збірнорозбірної конструкції в аксонометрії; на фіг. 2 елемент збірно-розбірної конструкції в розрізі; на фіг. 3 - скоба, вертикальний стержень, об'ємний блок і фіксуючий повзун у аксонометрії. Збірно-розбірна конструкція (фіг.1, 2, 3) складається з опорного елемента, виконаного з двох модулей, нижнього 1 і верхнього 2, до якого кріпяться об'ємні блоки 3 з вертикальними порожнинами 4 для вертикальних стержнів, що складаються з елементів 5 і 6. Об'ємні блоки з'єднуються один з одним за допомогою з'єднувальних штифтів 7 і відповідних до них з'єднувальних заглиблень. У верхній частині з'єднувальних шти фтів 7 є упорна канавка 8 під упорну головку 9 елемента 5 вертикальних стержнів. Вертикальні стержні мають квадратний переріз, і виконані таким чином, що елементи 5 служать для нарощування довжини стержня маючи в нижній і верхній частинах відповідно, виступ і паз під з'єднання "ластівчин хвіст", а елементі 6 виконані у верхній частині з упорною головкою 9. Вертикальні стержні взаємодіють з повзуном 10, розташованим у поздовжньому пазі 11 нижнього модуля 1 опорного елемента. Фіксуючий повзун 10 має вертикальні пази 12 для вільного руху вертикальних стержнів, і в кінцевій частині зв'язаний з кривошипним замком 13. При використанні верхнього модуля 2 як перекриття, фіксуючим елементом вертикальних стержнів є скоба 14. Збірно-розбірна конструкція працює таким чином. На опорному елементі, що складається з двох модулей, нижнього 1 і верхнього 2, збирається довільна конструкція з об'ємних блоків 3. Об'ємні блоки з'єднуються між собою і установлюються на верхньому модулі 2 опорного елемента, завдяки з'єднувальним штифтам 7 і відповідним до них заглибленням. Далі, повзун 10, переміщаючись по поздовжньому пазові 11 нижнього модуля 1 опорного елемента, переводяться в положення, коли його вертикальні пази 12 створюють єдиний канал з вертикальними порожнинами 4, нижнього 1 і верхнього 2 модуля опорного елемента і об'ємних блоків 3. Після цього, по черзі, через з'єднання "ластівчин хвіст" збираються вертикальні стержні з елементів 5 і 6, висотою відповідною до конструкції. Число з'єднувальних елементів вертикальних стержнів може бути різним, проте верхній стержень повинен мати упорну головку 9, яка після установлення потопає в упорній канавці 8 з'єднувального штифта 7. Після установлення вертикальних стержнів у порожнинах 4 конструкції, повзун 10 переміщається у зворотному напрямку, вступаючи у взаємодію з виступом типу "ластівчин хвіст", нижньої частини елементів 5 і 6 вертикального стержня, тим самим жорстко фіксуючи всю конструкцію. Для запобігання демонтажу всієї конструкції, повзун 10 закріплюється у фіксованому положенні усередині приміщення кривошипним замком 13. При використанні верхнього модуля 2 опорного елемента, як перекриття, установлені на ній об'ємні блоки 3, фіксуються скобами 14. Конструкція, зібрана на опорному елементі і окрема конструкція, зібрана на верхньому модулі 2, що використовується як перекриття, можуть бути об'єднані в єдину конструкцію. Набір висот з'єднувальних елементів 5 і 6 вертикальних стержнів, відповідає висотам вживаних об'ємних блоків 3. Запропоноване технічне вирішення забезпечує спрощення конструкції та процесів її монтажу і демонтажу; поширює технологічні варіанти використання об'ємних блоків і верхнього модуля опорного елемента, підвищує надійність, збільшує галузі вживання даної збірно-розбірної конструкції як у будівництві, так і в промисловості ігрових наборів. 2 30105 Фіг. 1 Фіг. 2 3 30105 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
