Прес-форма

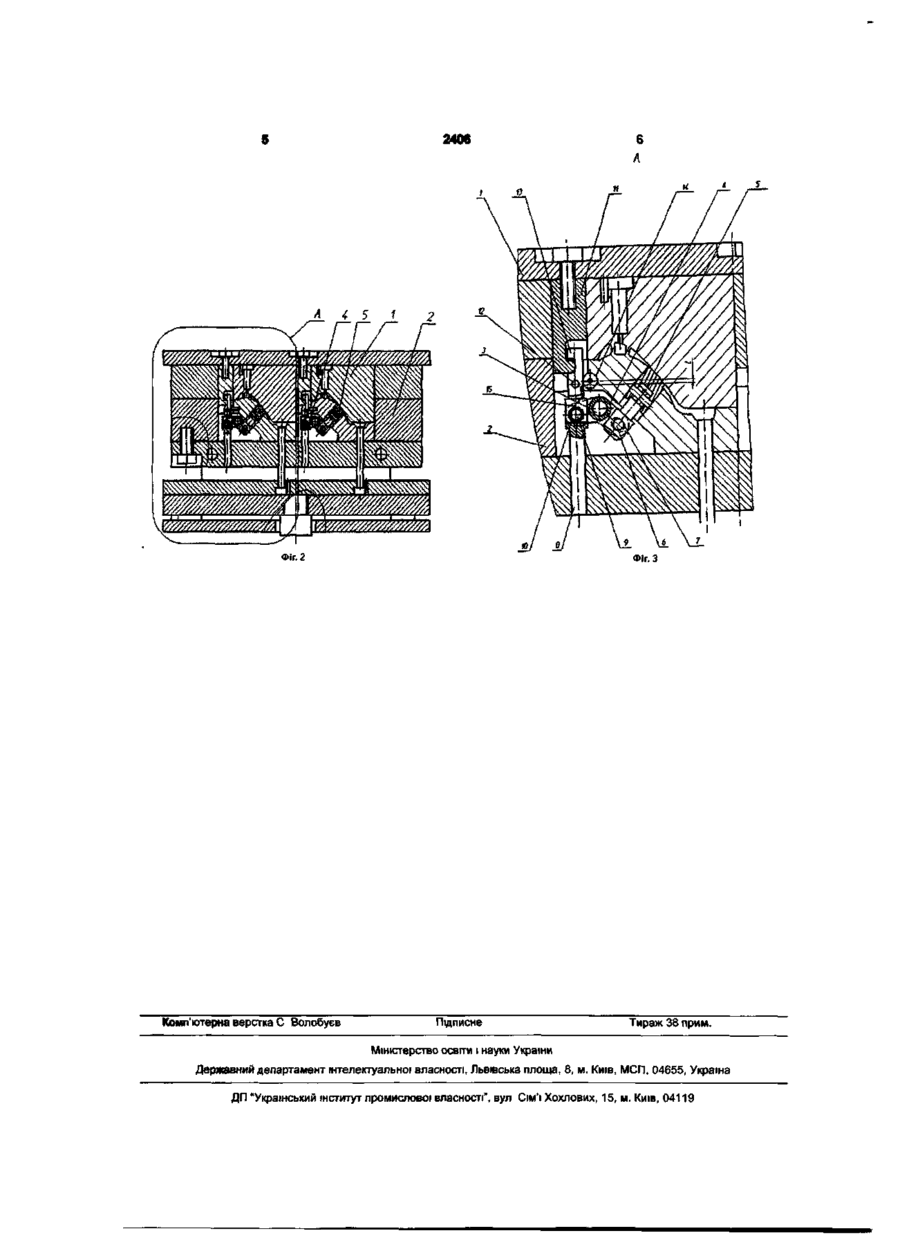

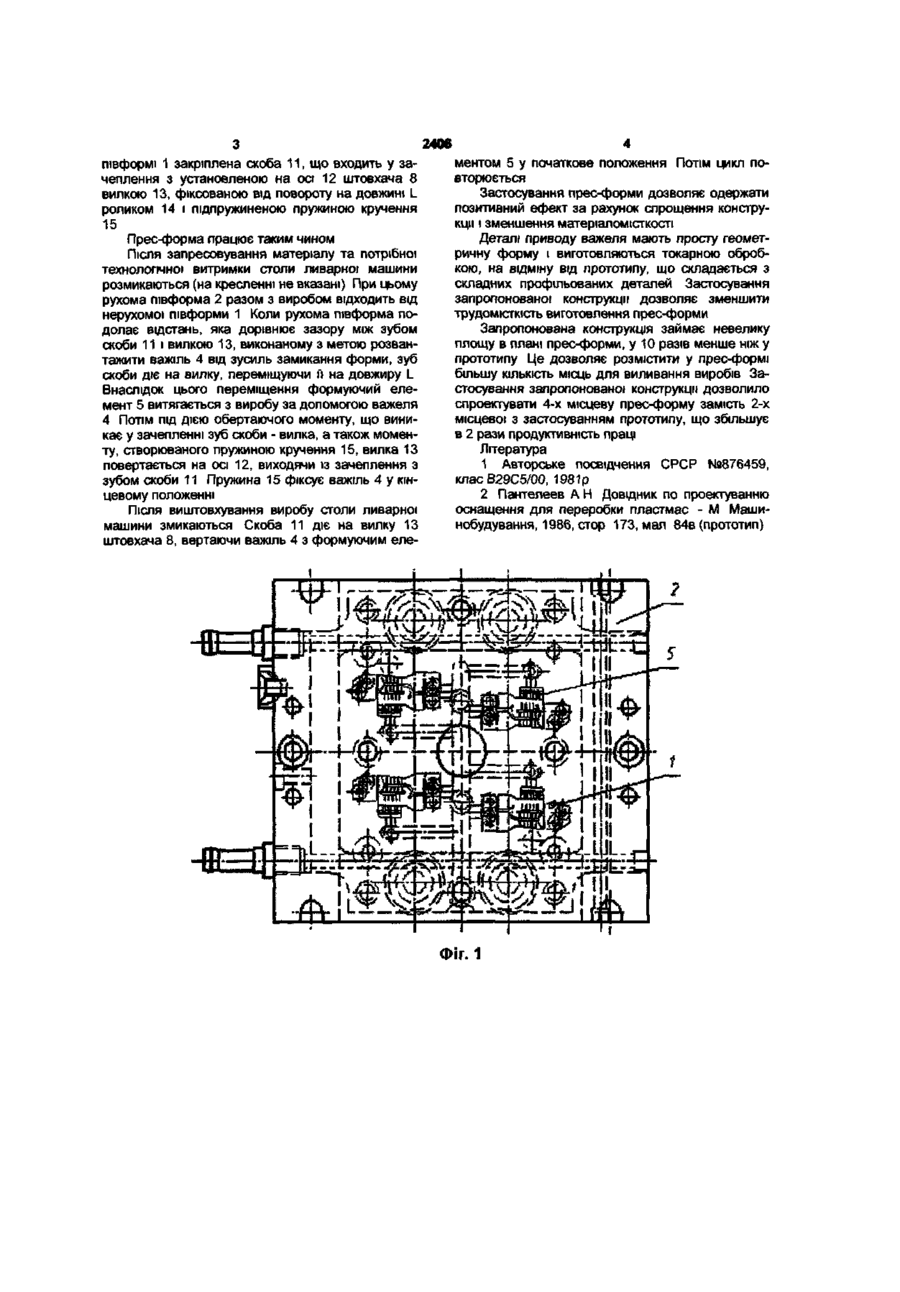

Прес-форма, яка містить дві півформи, формувальний елемент, який оформлює отвір і розташований під кутом до площини роз'єму, встано влений на осі в рухомій півформі двоплечий важіль, плечі якого шарнірно зв'язані з формувальним елементом і циліндричним штовхачем, і закріплену в нерухомій півформі скобу з зубом, яка входить у зачеплення з верхньою частиною штовхача, яка відрізняється тим, що верхня частина штовхача виконана у вигляді вилки, шарнірно закріпленої на осі з можливістю повороту при розмиканні прес-форми та фіксованої пружиною кручення Корисна модель відноситься до прес-форм для виливання виробів з полімерних матеріалів на автоматичних ливарних машинах, зокрема для виготовлення виробів з отворами (виступами), розташованими під кутом до осі виробу Відома прес-форма для виготовлення виробів із пластмас з отворами, яка містить рухомі та нерухомі плити, знак, розташований під кутом до площини роз'єму, та шарнірно встановлений на осі, що закріплюється у рухомій плиті, двоплечий важіль, одне плече якого шарнірно зв'язано зі знаком, а друге - з плитою виштовхувальної системи [1] Недоліками відомої конструкції є підвищена матеріаломісткість, великі габарити прес-форми і неможливість виготовлення виробів з отворами значної глибини Ці недоліки викликані тим, що висота плит виштовхувальної системи зростає на величину ходу важеля, потрібну для витягування знаку з виробу Найбільш близькою до пропоновано» є пресформа, що містить дві півформи, оформлюючий отвір знак, що розташовується під кутом до площини роз'єму, шарнірно закріплений на осі у рухомій півформі важіль, плече якого зв'язано зі знаком Для витягу знака з отвору плече важеля зв'язано з повзуном, який переміщується похилою колонкою У кінцевих положеннях повзун фіксується клином і пружинним фіксатором [2] Недоліками такої прес-форми є складність конструкції і підвищена матеріаломісткість Недоліки викликані тим, що для повороту важеля за стосовується складний та громіздкий клиновий механізм, який складається із багатьох складнопрофільних деталей В основу корисної моделі поставлена задача спрощення конструкції і зменшення матеріаломісткості прес-форми Поставлена задача досягається тим, що в прес-формі, яка містить дві півформи, оформлюючий отвір формуючий елемент, що розташовується під кутом до площини роз'єму, встановлений на осі у рухомій півформі двоплечий важіль, плечі якого шарнірно зв'язані з формуючим елементом і циліндричним штовхачем, та встановлену в нерухомій півформі скобу з зубом, верхня частина штовхача виконана у вигляді вилки, яка шарнірно закріплена на осі з можливістю повороту при розмиканні прес-форми та фіксована пружиною кручення На фіг 1 зображена запропонована пресформа, загальний вигляд, на фіг 2 - прес-форма, поздовжній розріз, на фіг 3 - виносний елемент А на фіг 2 Прес-форма містить нерухому 1 і рухому 2 півформи У рухомій півформі 2 на осі 3 шарнірно встановлений двоплечий важіль 4, одне плече якого шарнірно зв'язано з оформлюючим отвір формуючим елементом 5 за допомогою штифта 6, закріпленого у формуючому елементі і взаємодіючого з пазом важеля 7 Інше плече важеля 4 шарнірно зв'язано з циліндричним штовхачем 8 за допомогою штифта 9, закріпленого у штовхачі і взаємодіючого з пазом важеля 10 У нерухомій CD О CM 2406 півформі 1 закріплена скоба 11, що входить у зачеплення з установленою на осі 12 штовхача 8 вилкою 13, фіксованою від повороту на довжині L роликом 14 і підпружиненою пружиною кручення 15 Прес-форма працює таким чином Після запресовування матеріалу та потрібної технологічної витримки столи ливарної машини розмикаються (на кресленні не вказані) При цьому рухома півформа 2 разом з виробом відходить від нерухомої півформи 1 Коли рухома півформа подолає відстань, яка дорівнює зазору між зубом скоби 11 і вилкою 13, виконаному з метою розвантажити важіль 4 від зусиль замикання форми, зуб скоби діє на вилку, переміщуючи її на довжиру L Внаслідок цього переміщення формуючий елемент 5 витягається з виробу за допомогою важеля 4 Потім ПІД ДІЄЮ обертаючого моменту, що виникає у зачепленні зуб скоби - вилка, а також моменту, створюваного пружиною кручення 15, вилка 13 повертається на осі 12, виходячи із зачеплення з зубом скоби 11 Пружина 15 фіксує важіль 4 у кінцевому положенні Після виштовхування виробу столи ливарної машини змикаються Скоба 11 діє на вилку 13 штовхача 8, вертаючи важіль 4 з формуючим еле ментом 5 у початкове положення Потім цикл повторюється Застосування прес-форми дозволяє одержати позитивний ефектза рахунок спрощення конструкції і зменшення матеріаломісткості Деталі приводу важеля мають просту геометричну форму і виготовляються токарною обробкою, на відміну від прототипу, що складається з складних профільованих деталей Застосування запропонованої конструкції дозволяє зменшити трудомісткість виготовлення прес-форми Запропонована конструкція займає невелику площу в плані прес-форми, у 10 разів менше ніж у прототипу Це дозволяє розмістити у прес-формі більшу КІЛЬКІСТЬ місць для виливання виробів Застосування запропонованої конструкції дозволило спроектувати 4-х місцеву прес-форму замість 2-х місцевої з застосуванням прототипу, що збільшує в 2 рази продуктивність праці Література 1 Авторське посвідчення СРСР №876459, клас В29С5/00, 1981р 2 Пантелеев А Н Довідник по проектуванню оснащення для переробки пластмас - М Машинобудування, 1986, стор 173, мал 84в (прототип) ФІГ. 1 2406 6 Л L ±1. ± 2 У///ШЛ Комп'ютерна верстка С Волобуєв Підписне Тираж 38 прим. Міністерство освгти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м. Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м. Київ, 04119
