Зшиваюча композиція

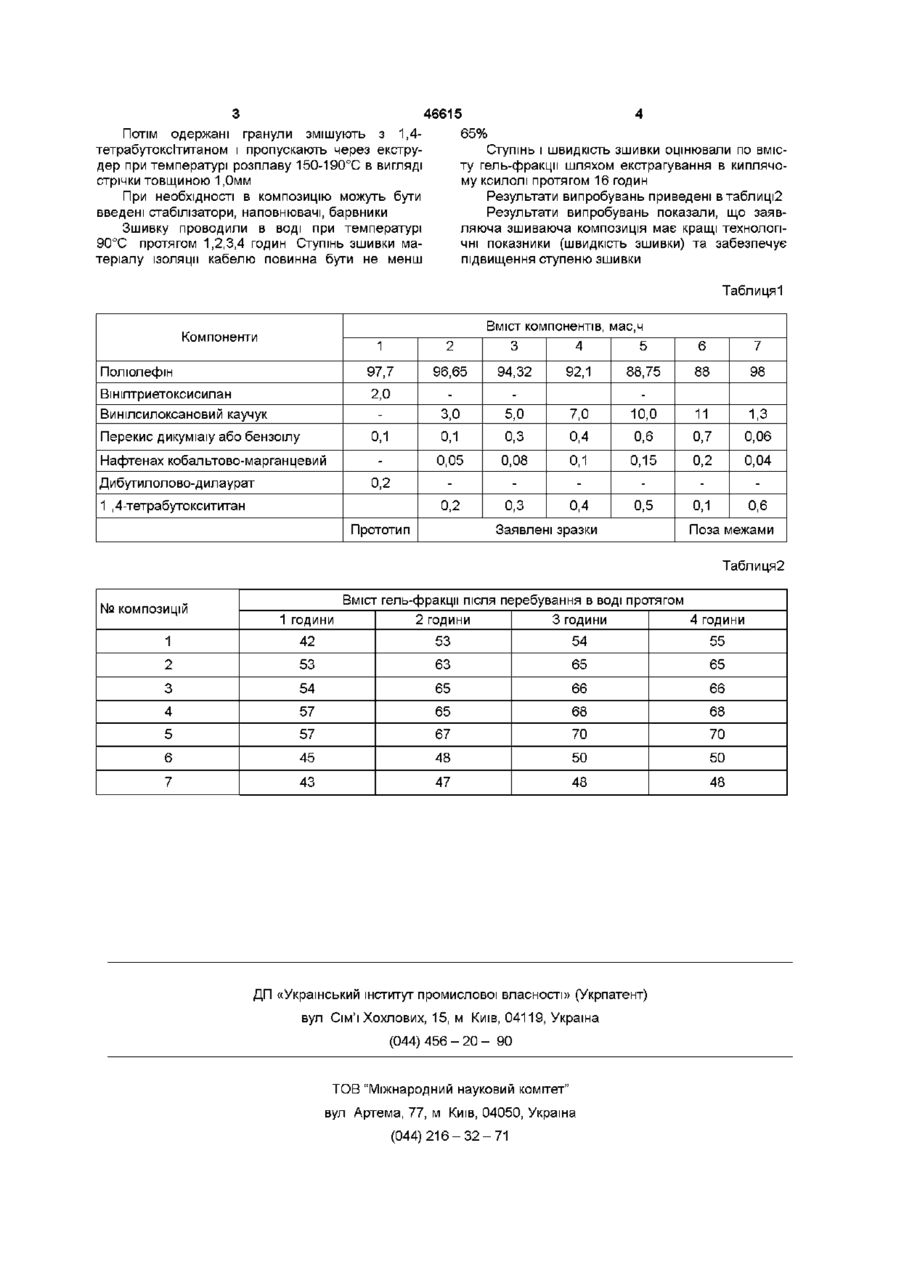

Зшиваюча композиція, що містить полюлефін, перекис дикумілу або бензоілу, яка відрізняється тим, що містить вшілсилоксановий каучук, нафтенат кобальтово-марганцевий та каталізатор конденсації 1,4-тетрабутоксититан при наступному співвідношенні компонентів, мас ч Винахід відноситься до полімерних матеріалів, а саме до зшиваючих композицій на основі полюлефшів, які можуть використовуватися при виготовленні проводів і кабелів, кабельної арматури та трубок Відома композиція на основі полюлефшів, в якій в якості зшиваючого агенту використовується вшілтриетоксисилан Зшивка проходить під дією вологи при температурі не вище 100°С Для прискорення процесу зшивки використовують каталізатор зшивки - оловоорганічні сполуки (дибутилоловодилаурат) До складу композиції входить полюлефін, вшілтриетоксисилан, перекис дикумілу - ініціатор вільних радикалів, дибутилоловодилаурат - каталізатор конденсації Співвідношення компонентів приведені в таблиціі (технологічний процес виготовлення зшиваючої композиції ОП НДІЕІМ №ТП 00216473-0062000) Недоліком відомої зшиваючої композиції є недостатня ступінь та швидкість зшивки В основу винаходу поставлене завдання розробити зшиваючу композицію, в якій зміна складу компонентів дозволила б забезпечити підвищення ступеню та швидкості зшивки Поставлене завдання вирішується тим, що зшиваюча композиція містить полюліфін, перекис дикумілу або бензоілу, вміщує врнілсилоксановий каучук, нафтенат кобальтово-марганцевий та каталізатор поліконденсації 1,4-тетрабутокс1 ітитан при наступному співвідношенні компонентів, мас ч Полюлефін 96,65-88,75 вшілсилоксановий каучук 3,0-10,0 Перекис дикумілу або перекису бензоілу 0,1-0,6 Нафтенат кобальтовомарганцевий 0,05-0,15 1,4-тетрабутоксититан 0,2-0,5 Введення нових компонентів активізує процес співполімерізацм та зшивки полюлефшів і тим самим підвищує ступінь та швидкість зшивки Зразок Виготовлено 6 зразків зшиваючих композицій Композиція виготовлена наступним чином полюлефін (поліетилен високого або низького тиску чи їх суміш), перекис дикумілу або бензоілу, вшілсилоксановий каучук та нафтенат кобальтовомарганцевий змішують при температурі 150-190°С в черв'ячному змішувачі при температурі 150190°С Одержану масу привитого співполімеру охолоджують до кімнатної температурив гранулюють на роторному грануляторі на частинки розміром 2-5мм Полюлефін Вшілсилоксановий каучук Перекис дикумілу або перекис бензоілу Нафтенат кобальтовомарганцевий 1,4-тетрабутоксититан 96,65-88,75 3,0-10,0 0,1-0,6 0,05-0,15 Q 2_Q 5 (О (О 46615 Потім одержані гранули змішують з 1,465% тетрабутоксітитаном і пропускають через екструСтупінь і швидкість зшивки оцінювали по вмісдер при температурі розплаву 150-190°С в вигляді ту гель-фракцм шляхом екстрагування в киплячострічки товщиною 1,0мм му ксилолі протягом 16 годин При необхідності в композицію можуть бути Результати випробувань приведені втаблиці2 введені стабілізатори, наповнювачі, барвники Результати випробувань показали, що заявляюча зшиваюча композиція має кращі технологіЗшивку проводили в воді при температурі чні показники (швидкість ЗШИВКИ) та забезпечує 90°С протягом 1,2,3,4 годин Ступінь зшивки мапідвищення ступеню зшивки теріалу ізоляції кабелю повинна бути не менш Таблицяі Компоненти Вміст компонентів, мас.ч 3 4 5 1 2 Полюлефін 97,7 96,65 94,32 92,1 88,75 Вшілтриетоксисилан Винілсилоксановий каучук 2,0 3,0 5,0 7,0 10,0 11 1,3 Перекис дикуміаіу або бензоілу 0,1 0,1 0,3 0,4 0,6 0,7 0,06 0,05 0,08 0,1 0,15 0,2 0,04 0,2 0,2 0,3 0,4 0,5 0,1 0,6 Нафтенах кобальтово-марганцевий Дибутилолово-дилаурат 1 ,4-тетрабутоксититан Прототип Заявлені зразки 6 7 88 98 Поза межами Таблиця2 N° КОМПОЗИЦІЙ Вміст гель-фракцм після перебування в воді протягом 1 години 2 години 3 години 4 години 1 42 53 54 55 2 53 63 65 65 3 54 65 66 66 4 57 65 68 68 5 57 67 70 70 6 45 48 50 50 7 43 47 48 48 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
