Полімерна самотвердіюча композиція

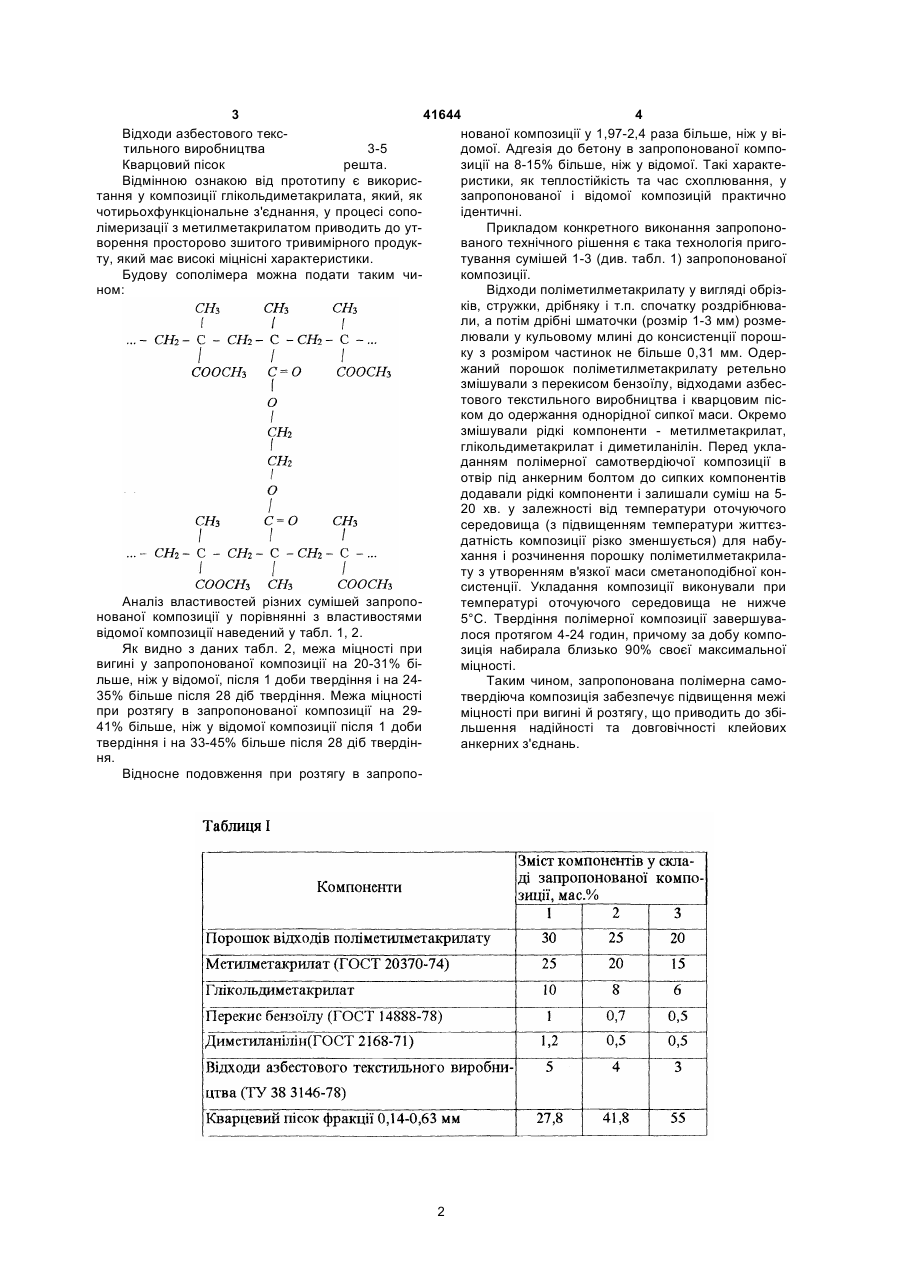

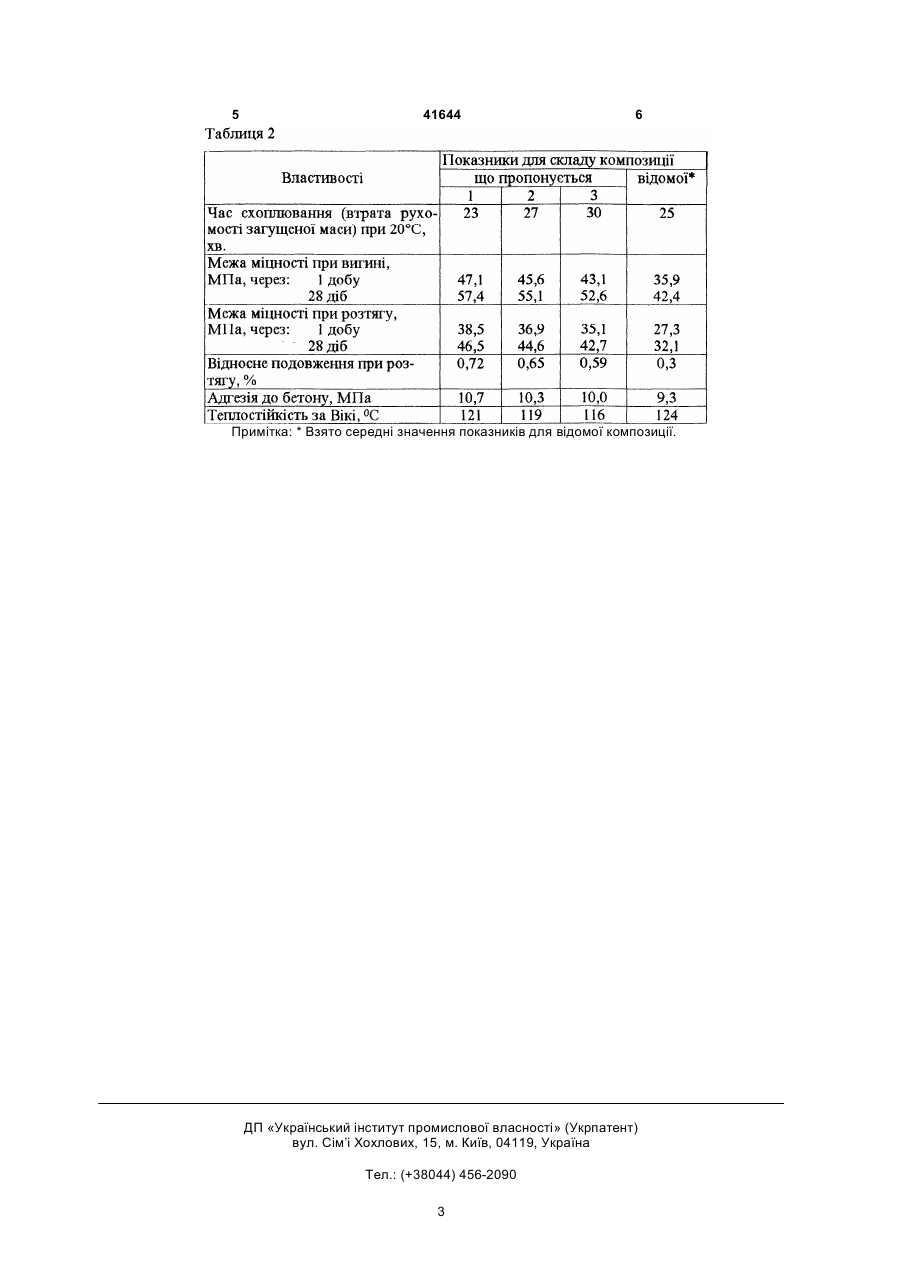

Полімерна самотвердіюча композиція, що включає порошок відходів поліметилметакрилату, метилметакрилат, перекис бензоїлу, диметилані 3 41644 4 Відходи азбестового текснованої композиції у 1,97-2,4 раза більше, ніж у вітильного виробництва 3-5 домої. Адгезія до бетону в запропонованої компоКварцовий пісок решта. зиції на 8-15% більше, ніж у відомої. Такі характеВідмінною ознакою від прототипу є викорисристики, як теплостійкість та час схоплювання, у тання у композиції глікольдиметакрилата, який, як запропонованої і відомої композицій практично чотирьохфункціональне з'єднання, у процесі сопоідентичні. лімеризації з метилметакрилатом приводить до утПрикладом конкретного виконання запропоноворення просторово зшитого тривимірного продукваного технічного рішення є така технологія приготу, який має високі міцнісні характеристики. тування сумішей 1-3 (див. табл. 1) запропонованої Будову сополімера можна подати таким чикомпозиції. ном: Відходи поліметилметакрилату у вигляді обрізків, стружки, дрібняку і т.п. спочатку роздрібнювали, а потім дрібні шматочки (розмір 1-3 мм) розмелювали у кульовому млині до консистенції порошку з розміром частинок не більше 0,31 мм. Одержаний порошок поліметилметакрилату ретельно змішували з перекисом бензоїлу, відходами азбестового текстильного виробництва і кварцовим піском до одержання однорідної сипкої маси. Окремо змішували рідкі компоненти - метилметакрилат, глікольдиметакрилат і диметиланілін. Перед укладанням полімерної самотвердіючої композиції в отвір під анкерним болтом до сипких компонентів додавали рідкі компоненти і залишали суміш на 520 хв. у залежності від температури оточуючого середовища (з підвищенням температури життєздатність композиції різко зменшується) для набухання і розчинення порошку поліметилметакрилату з утворенням в'язкої маси сметаноподібної консистенції. Укладання композиції виконували при Аналіз властивостей різних сумішей запропотемпературі оточуючого середовища не нижче нованої композиції у порівнянні з властивостями 5°С. Твердіння полімерної композиції завершувавідомої композиції наведений у табл. 1, 2. лося протягом 4-24 годин, причому за добу компоЯк видно з даних табл. 2, межа міцності при зиція набирала близько 90% своєї максимальної вигині у запропонованої композиції на 20-31% біміцності. льше, ніж у відомої, після 1 доби твердіння і на 24Таким чином, запропонована полімерна само35% більше після 28 діб твердіння. Межа міцності твердіюча композиція забезпечує підвищення межі при розтягу в запропонованої композиції на 29міцності при вигині й розтягу, що приводить до збі41% більше, ніж у відомої композиції після 1 доби льшення надійності та довговічності клейових твердіння і на 33-45% більше після 28 діб твердінанкерних з'єднань. ня. Відносне подовження при розтягу в запропо 2 5 41644 6 Примітка: * Взято середні значення показників для відомої композиції. ДП «Український інститут промислової власності» (Укрпатент) вул. Сім’і Хохлових, 15, м. Київ, 04119, Україна Тел.: (+38044) 456-2090 3
