Спосіб відновлення трубопроводів
Номер патенту: 46975
Опубліковано: 11.01.2010
Автори: Коваленко Олександр Васильович, Дехтяр Оксана Олександрівна, Левченко Анатолій Ісидорович
Формула / Реферат
Спосіб відновлення трубопроводів, що полягає у протягуванні всередині існуючого трубопроводу пластмасової труби, розміщенні її концентрично із зазором і подальшому заповненні міжтрубного зазору твердіючим розчином, який відрізняється тим, що міжтрубний зазор заповнюють полімерцементною пінобетонною сумішшю наступного складу, мас. ч.:
портландцемент
44,0-48,4
зола-винос
24,3-30,9
піноутворювач БМК
0,1-0,2
суперпластифікатор МЕЛМЕНТ Л 10
0,8-2,4
полімерна добавка ВІННАПАС
1,1-1,6
вода
21,5-24,7.
Текст

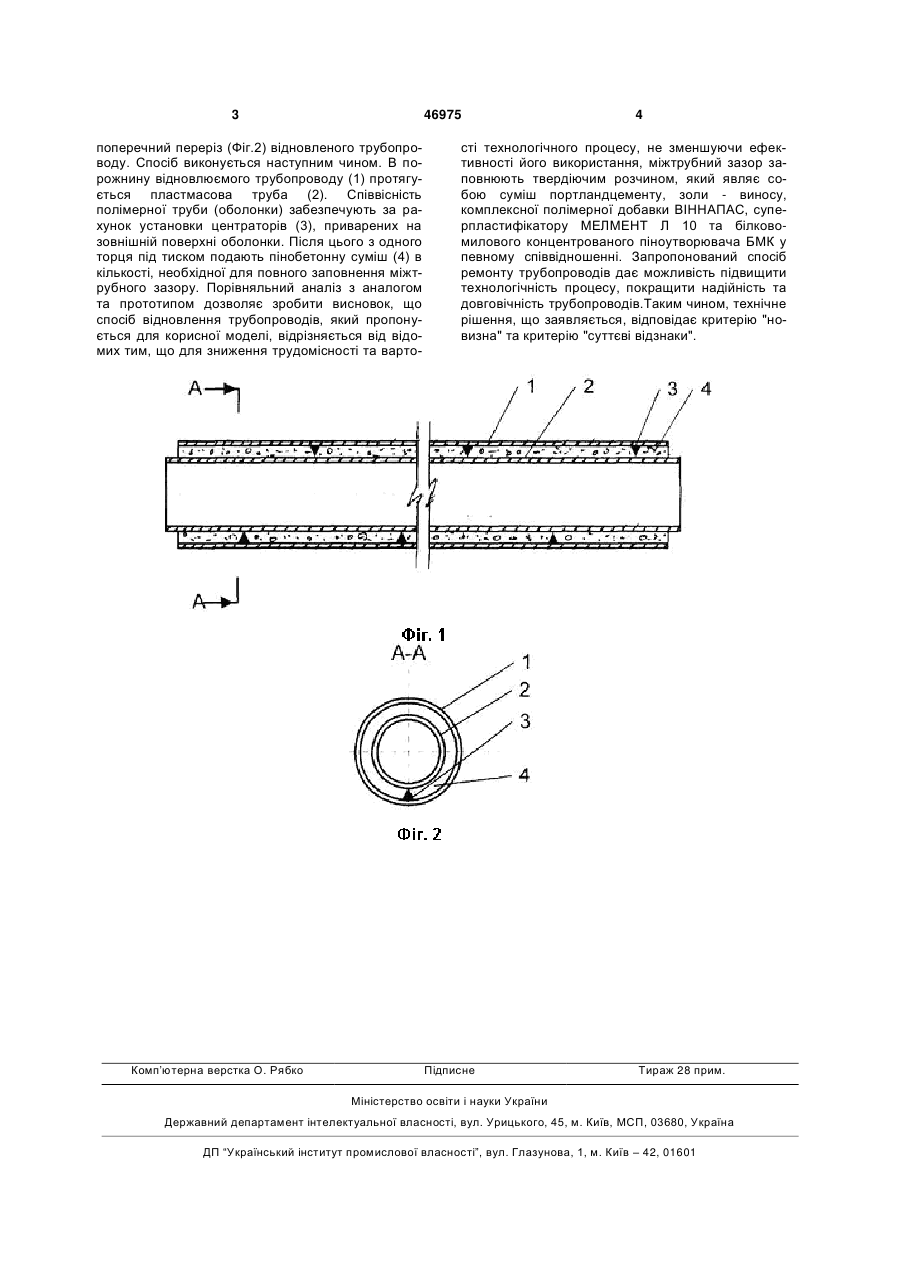

Спосіб відновлення трубопроводів, що полягає у протягуванні всередині існуючого трубопроводу пластмасової труби, розміщенні її концентри 3 46975 поперечний переріз (Фіг.2) відновленого трубопроводу. Спосіб виконується наступним чином. В порожнину відновлюємого трубопроводу (1) протягується пластмасова труба (2). Співвісність полімерної труби (оболонки) забезпечують за рахунок установки центраторів (3), приварених на зовнішній поверхні оболонки. Після цього з одного торця під тиском подають пінобетонну суміш (4) в кількості, необхідної для повного заповнення міжтрубного зазору. Порівняльний аналіз з аналогом та прототипом дозволяє зробити висновок, що спосіб відновлення трубопроводів, який пропонується для корисної моделі, відрізняється від відомих тим, що для зниження трудомісності та варто Комп’ютерна верстка О. Рябко 4 сті технологічного процесу, не зменшуючи ефективності його використання, міжтрубний зазор заповнюють твердіючим розчином, який являє собою суміш портландцементу, золи - виносу, комплексної полімерної добавки ВІННАПАС, суперпластифікатору МЕЛМЕНТ Л 10 та білковомилового концентрованого піноутворювача БМК у певному співвідношенні. Запропонований спосіб ремонту трубопроводів дає можливість підвищити технологічність процесу, покращити надійність та довговічність трубопроводів.Таким чином, технічне рішення, що заявляється, відповідає критерію "новизна" та критерію "суттєві відзнаки". Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for pipeline restoration
Автори англійськоюKovalenko Oleksandr Vasyliovych, Levchenko Anatolii Isydorovych, Dekhtiar Oksana Oleksandrivna
Назва патенту російськоюСпособ восстановления трубопроводов
Автори російськоюКоваленко Александр Васильевич, Левченко Анатолий Исидорович, Дехтяр Оксана Александровна
МПК / Мітки
МПК: F16L 58/00
Мітки: спосіб, трубопроводів, відновлення
