Ґрунтообробний агрегат

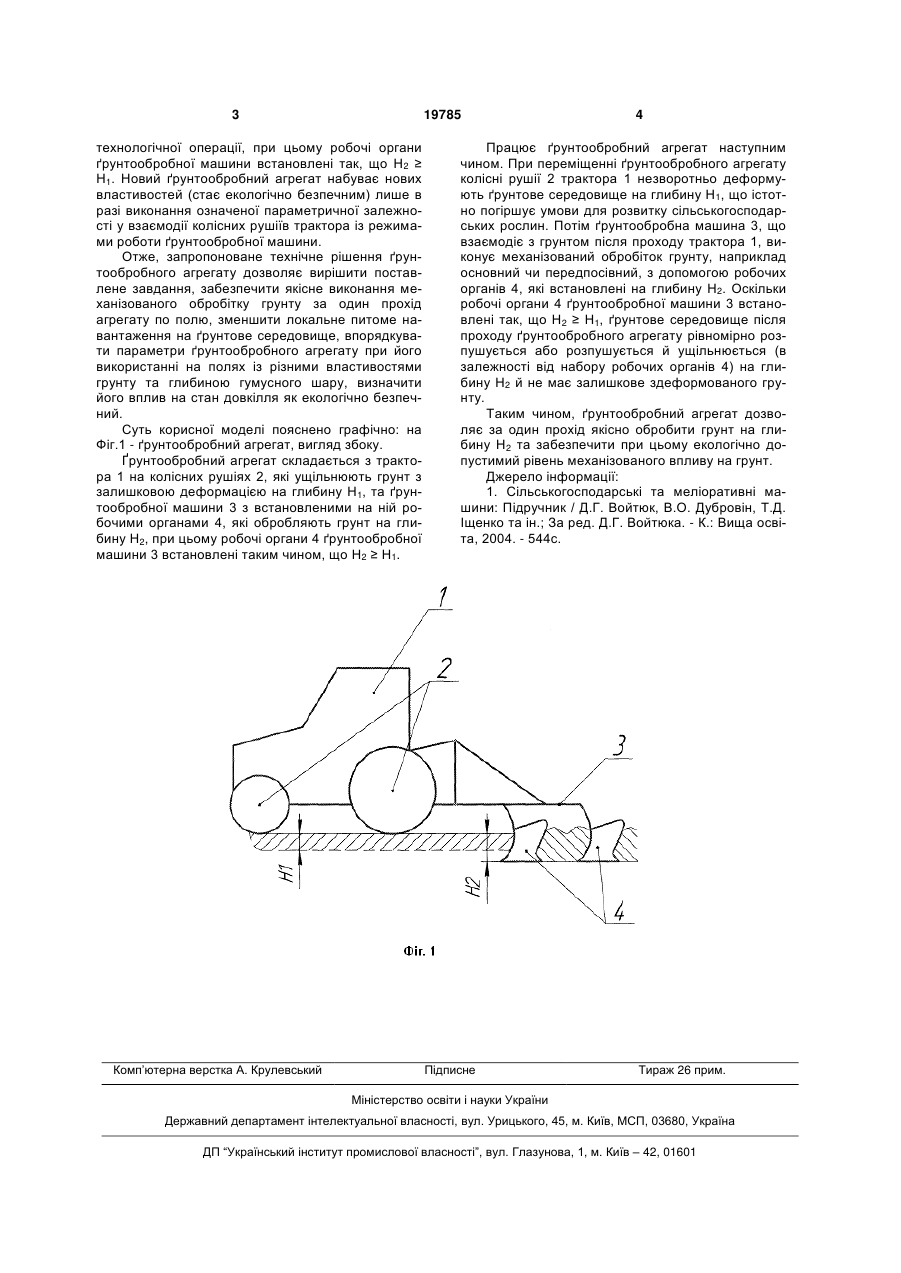

Ґрунтообробний агрегат, що містить трактор на колісних рушіях, які ущільнюють ґрунт з залишковою деформацією на глибину H1 , та ґрунтообробну машину з встановленими на ній робочими органами, які обробляють ґрунт на глибину H2 , який відрізняється тим, що робочі органи ґрунтообробної машини встановлені таким чином, що H2 H1 . (19) (21) u200610482 (22) 03.10.2006 (24) 15.12.2006 (46) 15.12.2006, Бюл. № 12, 2006 р. (72) Білецький Віктор Романович, Дубровін Валерій Олександрович, Шелудченко Богдан Анатолійович, Кухарець Савелій Миколайович, Мороз Анатолій Іванович (73) Білецький Віктор Романович, Дубровін Валерій Олександрович, Шелудченко Богдан Анатолійович, Кухарець Савелій Миколайович, Мороз 3 19785 технологічної операції, при цьому робочі органи ґрунтообробної машини встановлені так, що Н2 ≥ Н1. Новий ґрунтообробний агрегат набуває нових властивостей (стає екологічно безпечним) лише в разі виконання означеної параметричної залежності у взаємодії колісних рушіїв трактора із режимами роботи ґрунтообробної машини. Отже, запропоноване технічне рішення ґрунтообробного агрегату дозволяє вирішити поставлене завдання, забезпечити якісне виконання механізованого обробітку грунту за один прохід агрегату по полю, зменшити локальне питоме навантаження на ґрунтове середовище, впорядкувати параметри ґрунтообробного агрегату при його використанні на полях із різними властивостями грунту та глибиною гумусного шару, визначити його вплив на стан довкілля як екологічно безпечний. Суть корисної моделі пояснено графічно: на Фіг.1 - ґрунтообробний агрегат, вигляд збоку. Ґрунтообробний агрегат складається з трактора 1 на колісних рушіях 2, які ущільнюють грунт з залишковою деформацією на глибину Н1, та ґрунтообробної машини 3 з встановленими на ній робочими органами 4, які обробляють грунт на глибину Н2, при цьому робочі органи 4 ґрунтообробної машини 3 встановлені таким чином, що Н2 ≥ Н1. Комп’ютерна верстка А. Крулевський 4 Працює ґрунтообробний агрегат наступним чином. При переміщенні ґрунтообробного агрегату колісні рушії 2 трактора 1 незворотньо деформують ґрунтове середовище на глибину Н1, що істотно погіршує умови для розвитку сільськогосподарських рослин. Потім ґрунтообробна машина 3, що взаємодіє з грунтом після проходу трактора 1, виконує механізований обробіток грунту, наприклад основний чи передпосівний, з допомогою робочих органів 4, які встановлені на глибину Н2. Оскільки робочі органи 4 ґрунтообробної машини 3 встановлені так, що Н2 ≥ Н1, ґрунтове середовище після проходу ґрунтообробного агрегату рівномірно розпушується або розпушується й ущільнюється (в залежності від набору робочих органів 4) на глибину Н2 й не має залишкове здеформованого грунту. Таким чином, ґрунтообробний агрегат дозволяє за один прохід якісно обробити грунт на глибину Н2 та забезпечити при цьому екологічно допустимий рівень механізованого впливу на грунт. Джерело інформації: 1. Сільськогосподарські та меліоративні машини: Підручник / Д.Г. Войтюк, В.О. Дубровін, Т.Д. Іщенко та ін.; За ред. Д.Г. Войтюка. - К.: Вища освіта, 2004. - 544с. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
