Пристрій для визначення критичної частоти злиття миготінь

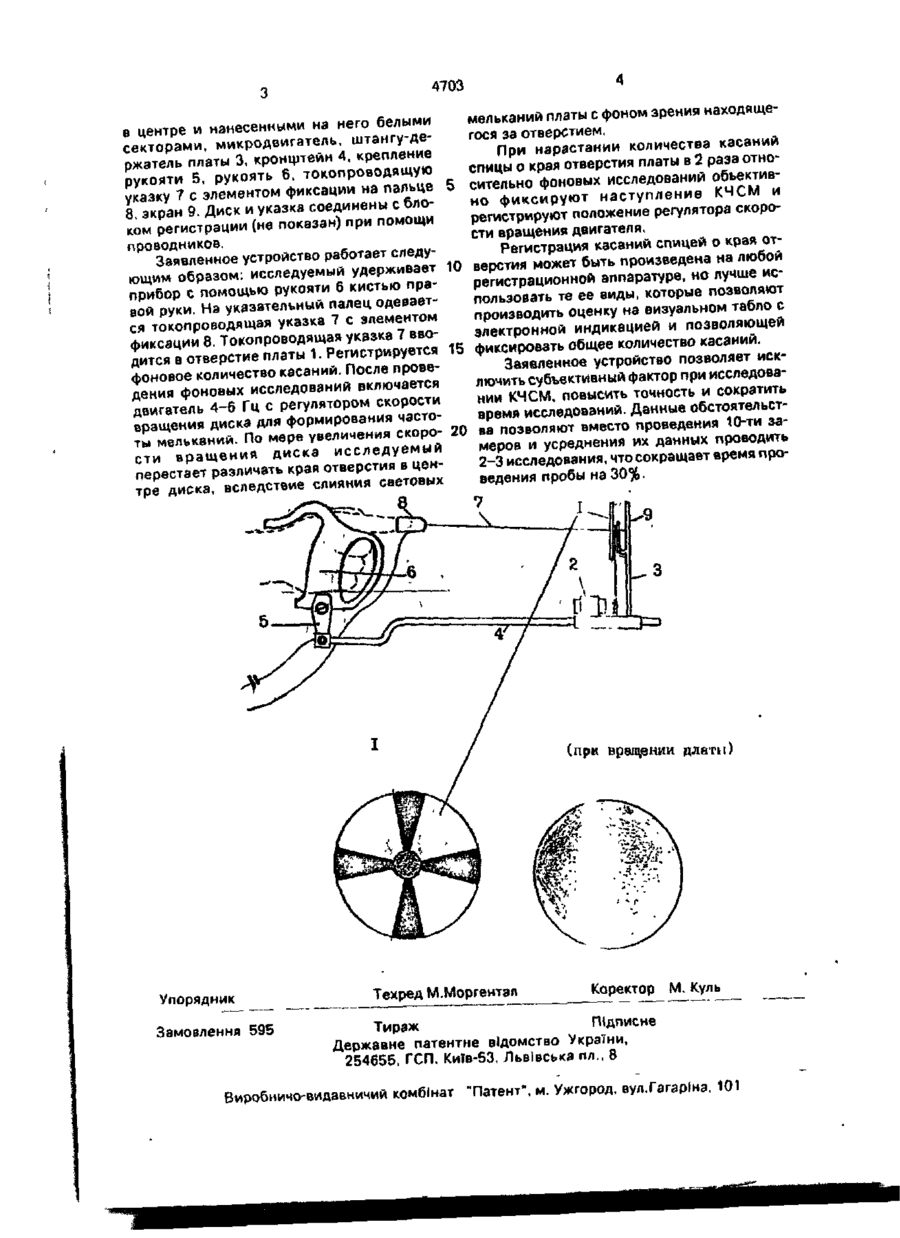

Устройство для определения критической частоты слияния мельканий, содержащее диск с черно-белыми секторами и располо-^ женным в центре отверстием, о т л и ч а ю щ е е с я тем, что оно содержит рукоятку с укрепленными на ней штангой и кронштейном, а также напальчник со спицей, диск установлен на держателе, закрепленном на кронштейне, и соединен приводом с двигателем, позади диска на держателе закреплен экран. Изобретение относится к медицинской технике и аппаратуре и используется для регистрации психофизиологических параметров, в частности для определения зрительного утомления. Наиболее близким к изобретению по технической сущности является устройство для определения критической частоты слияния мельканий (КЧСМ), в котором, с помощью штатива, укрепленного на полу, тубус ориентируют в направлении поля зрения испытуемого и фиксируют. В момент начала измерения включают двигатель с регулятором скорости вращения обтюратора (диск с прорезями). Испытуемый наблюдает за экраном. По мере увеличения скорости вращения он перестает различать мелькание экрана, затеняемого обтюратором. В этот момент по команде испытуемого выключают регулятор скорости вращения. По положению последнего определяют истинное значение КЧСМ испытуемого. Однако известное устройство не устраняет субъективный фактор при измерении КЧСМ, что является причиной невысокой достоверности результатов испытаний. Задачей изобретения является уменьшение влияния субъективного фактора на результаты испытаний путем непосредственного замыкания испытуемым контакта токопро водя щей указки с вращающимся диском, что приводит к повышению достоверности определения КЧСМ и сокращению времени испытаний. Задача изобретения решается тем, что устройство для определения критической частоты слияния мельканий, содержащее диск с черно-белыми секторами и расположенными в центре отверстием, согласно изобретению, содержит рукоятку с укрепленными на ней штангой и кронштейном, а также напальчник со спицей, диск установлен на держателе, закрепленном на кронштейне и соединен приводом с двигателем, позади диска на держателе закреплен экран. На чертеже изображена схема заявленного устройства. Устройство содержит: диск из токопроводного материала с отверстием НДЦПЕ латентної інформації i о со о 4703 4 мельканий платы с фоном зрения находящев центре и нанесенными на него белыми гося за отверстием. ^auMU секторами, микродвигатель, штангу-деПри нарастании количества касании ржатель платы 3, кронштейн 4, ««пленив спицы о края отверстия платы в 2 раза отнорукояти 5. рукоять 6. токопроводящую 5 сительно фоновых исследований объективуказку 7 с элементом фиксации на пальце но фиксируют наступление КЧСМ и 8, экран 9. Диск и указка соединены с *порегистрируют положение регулятора скороком регистрации (не показан) при помощи сти вращения двигателя. Регистрация касаний спицей о края отПР ° зГвленное устройство работает следу- 10 верстия может быть произведена на любой ющим образом: исследуемый УДерживает регистрационной аппаратуре, но лучше исприбор с помощью рукояти 6 кистью прапользовать те ее виды, которые позволяют вой руки. Нэ указательный палец одеваетпроизводить оценку на визуальном табло с ся токопроводящая указка 7 с элементом электронной индикацией и позволяющей фиксации 8. Токопроводящая указка 7 ввоt5 фиксировать общее количество касаний. дится в отверстие платы 1. Регистрируется Заявленное устройство позволяет искфоновое количество касаний. После провелючить субъективный фактор при исследовадения фоновых исследований включается нии КЧСМ, повысить точность и сократить двигатель 4-6 Гц с регулятором скорости время исследований. Данные обстоятельствращения диска для формирования часто20 ва позволяют вместо проведений 10-ти заты мельканий. По мере увеличения скоромеров и усреднения их данных проводить сти вращения диска исследуемый 2-3 исследования, что сокращает время проперестает различать края отверстия в ценведения пробы на 30%. тре диска, вследствие слияния световых (при. вращении дла-ги) Упорядник Замовлення 595 Техред М.Моргентэл Коректор М. Куль Тираж Підписне Державне патентне відомство України, 254655, ГСП. КиТв-53, Львівська пл., 8 Виробиичо-видавничий комбінат "Патент", м. Ужгород. вул.Гагаріна, 101
