Спосіб цифрового формування частоти
Формула / Реферат
1. Способ цифрового формирования частоты, основанный на попеременном делении на разные целые числа частоты кварцевого генератора и получении попеременно следующих сигналов с частотами fo и fn в течение Χ периодов, где X=nofo+n1fn, отличающйся тем, что в течение X2 периодов количество периодов nofo одного из поделенных сигналов увеличивают по меньшей мере на один период, а количество периодов n1fn другого из поделенных сигналов уменьшают по меньшей мере на один период, при этом по истечении количества периодов, равного X2, все периоды имеют частоту fn.
2. Способ цифрового формирования частоты по п. 1, отличающийся тем, что Х2=Кfст3, где К - коэффициент пропорциональности, а fст - усредненная частота за Χ периодов.
Текст

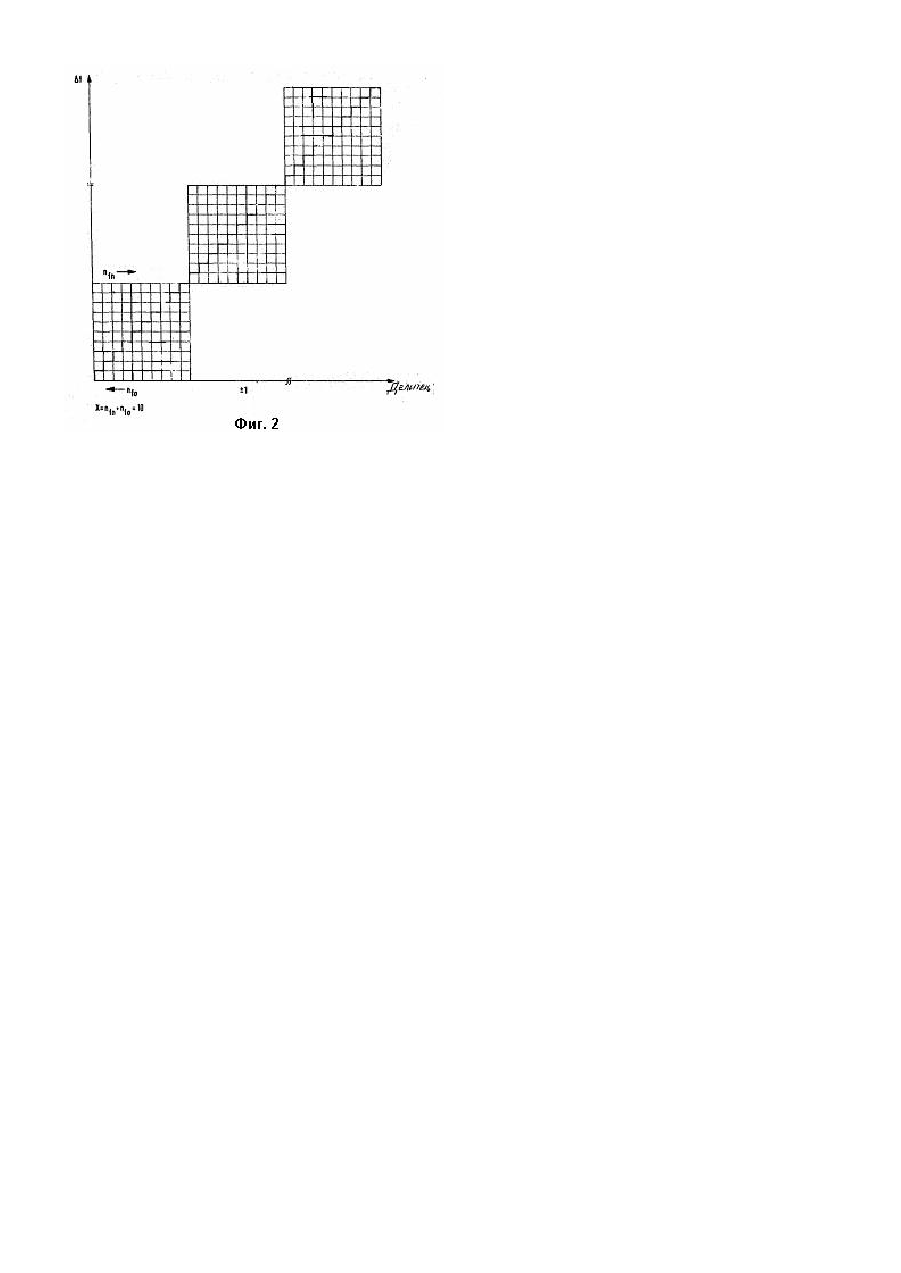

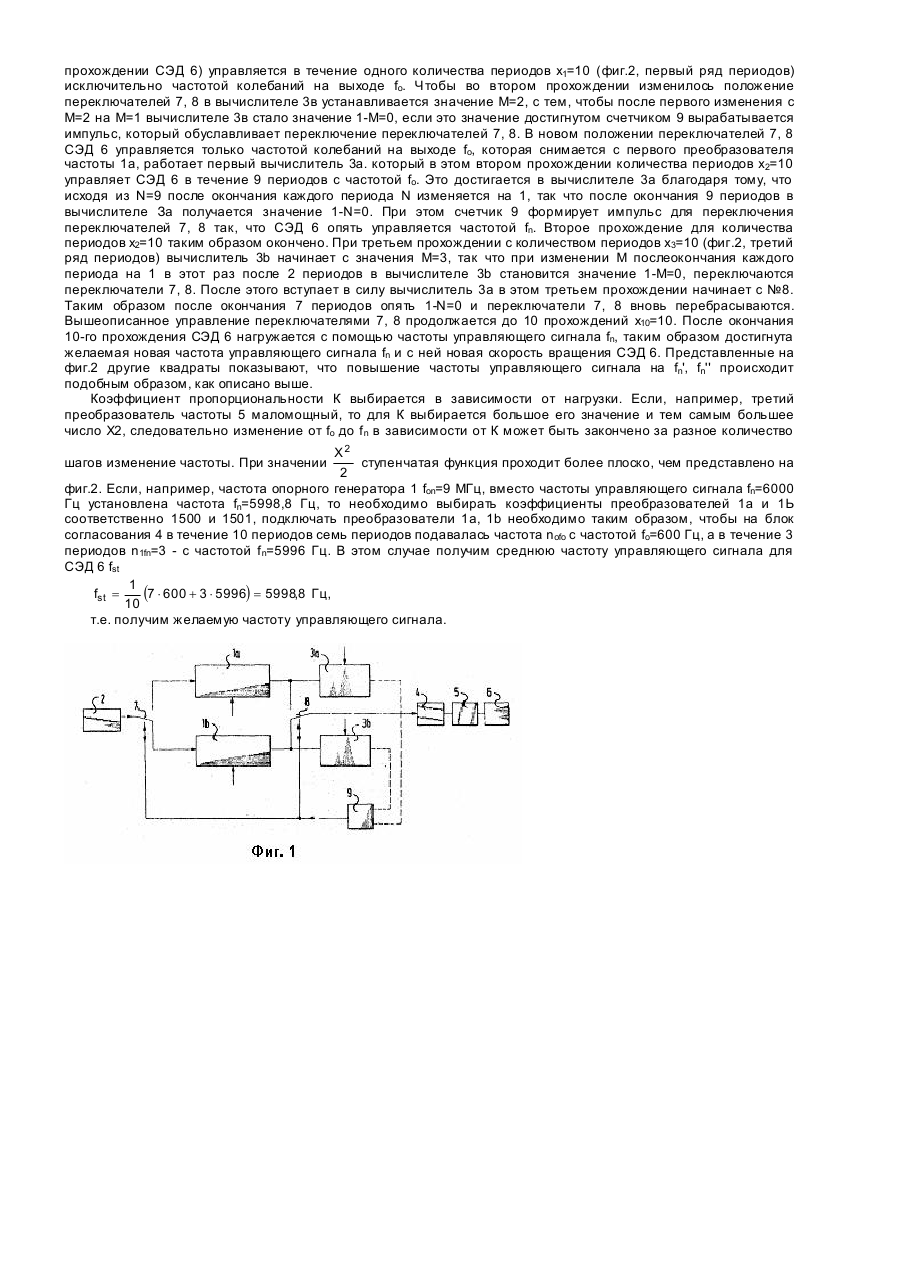

Изобретение относится к области цифровой установки частоты сигнала и может использоваться в технике генерирования частоты. Задачей изобретения является обеспечение многоступенчатого с мелким шагом изменения частоты. На фиг. 1 представлено устройство - пример реализации способа цифрового формирования частоты; на фиг.2 - график изменения частоты при изменении частоты управляющего сигнала на величину Δf. Устройство (фиг.1) содержит первый и второй преобразователи частоты 1 а, 1b, опорный кварцевый генератор 2, вычислители 3а, 3b, блок согласования 4, третий преобразователь частоты, синхронный электродвигатель (СЭД) 6, первый и второй переключатели 7, 8, счетчик 9. Формирование частоты происходит следующим образом. Для установки частоты управляющего сигнала в течение следующих друг за другом периодов Χ по меньшей мере две частоты управляющего сигнала fo, fn, которые получают путем целочисленного деления опорной частоты опорного генератора 2, смешивают следующим образом: в каждой серии из Χ периодов часть периодов nо имеют частоту fo, а другая часть периодов n1, имеют, частоту fn , причем Средняя частота fст за Χ периодов равна Таким образом, средняя частота fs может быть получена путем соответствующего установления количества периодов с частотами fo м fn, т.е. nofo и n1fn. Часто ты fo и f n отличаются друг о т друга благодаря тому, что при целочисленном делении опорной частоты коэффициент деления изменяется по меньшей мере на 1, причем значения заданы соотношением fo
ДивитисяДодаткова інформація
МПК / Мітки
МПК: H03B 19/00
Мітки: частоти, цифрового, формування, спосіб
