Вставний фільтр для очистки газів

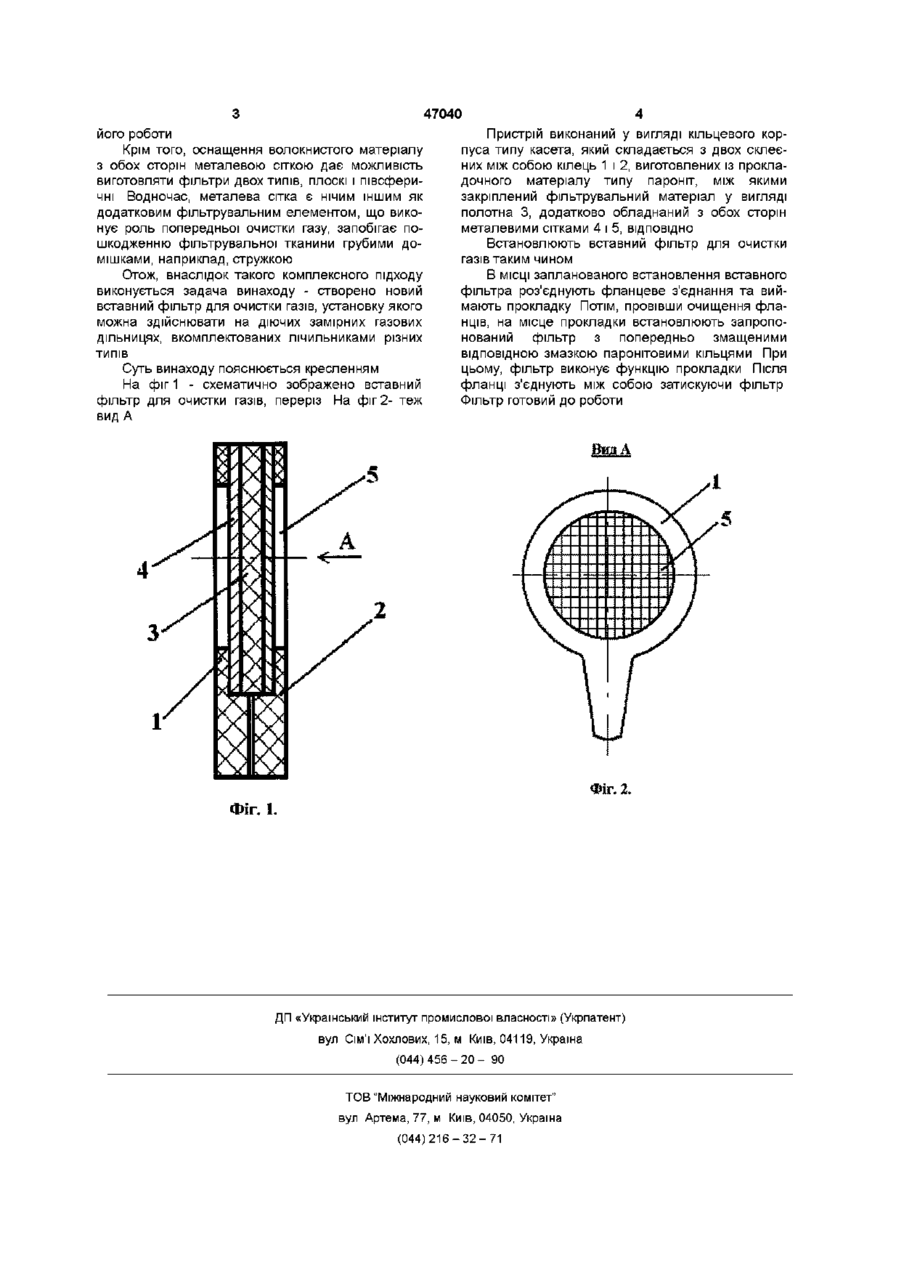

Вставний фільтр для очистки газів виготовлений у вигляді фільтрувальної касети, в якій закріплений фільтрувальний волокнистий матеріал, який відрізняється тим, що касета виконана у вигляді кільцевого корпуса, що складається з двох склеєних між собою кілець, виготовлених із прокладочного матеріала типу пароніт, а фільтрувальний матеріал у вигляді полотна, додатково обладнаний з обох сторін металевими сітками Винахід відноситься до техніки очистки газів, зокрема до очистки природних та технологічних газів Відомий фільтр для очистки технологічних газів, який виготовлений із металевої сітки плоскої або напівсферичної форми та обладнаної корпусом у вигляді кільця Даний фільтр 562 МТ 305122 001 встановлюють на вході роторних газових ЛІЧИЛЬНИКІВ ["Лічильники газу ротаційні РЛ", технічний опис та інструкція з експлуатації, зд "Промприлад", м Івано-Франківськ, 1994р] Проте даний фільтр має дещо низьку ступінь очищених та технологічних газів Найбільш близьким до винаходу, що заявляється, є фільтр для очистки газів, виготовлений у вигляді фільтрувальної касети, в якій закріплений фільтрувальний волокнистий матеріал При цьому касета обладнана корпусом з патрубками для входу і виходу газу, а волокнистий матеріал у вигляді шарів волокон просочених полімерамиелектретами ["Фильтр для очистки газов", ав св СССР №467753, Бюл №15, 1975г] Проте даний фільтр, який передбачено застосовувати після попередньої очистки як окремий вузол, зумовлює введення додаткової технологічної операції, яка передбачає врізку пристрою, що зменшує застосування на вже існуючих газових дільницях Крім того, механічна дія тиску приводить до розриву фільтрувальних шарів, що зменшує строк експлуатації фільтра В основу винаходу - Вставний фільтр для очистки газів - поставлена задача створення нового пристрою для очистки природних та технологічних газів шляхом конструктивних змін кріплення фільтрувального матеріалу та надання йому жорсткості, що дає можливість забезпечити вилучення технологічної операції -врізку пристрою та підвищення експлуатаційних властивостей, виражених у збільшенні строку служби фільтра, і надійності його роботи Поставлена задача винаходу, що заявляється, вирішується тим, що касета виконана у вигляді кільцевого корпуса, що складається з двох склеєних між собою кілець, виготовлених із прокладочного матеріалу типу пароніт, і фільтрувальний матеріал у вигляді полотна додатково обладнаний з обох сторін металевими сітками За рахунок того, що касета виконана у вигляді кільцевого корпуса, який складається з двох склеєних між собою кілець, виготовлених із прокладочного матеріалу типу пароніт, утворено каркасну основу для фільтрувального матеріалу Корпусом для такого фільтра служить вихідний патрубок лічильника, чи фланцеве з'єднання газової труби, внаслідок чого, вилучається технологічна операція - врізка пристрою Те, що запропоновано використовувати фільтрувальний матеріал у вигляді полотна, додатково обладнаного з обох сторін металевими сітками, надає фільтрувальному елементу жорсткості до механічної дії тиску, чим вилучається розрив фільтрувального елемента При цьому, підвищується жорсткість пристрою в цілому Результатом такої жорсткої фіксації є підвищення експлуатаційних властивостей, виражених у збільшенні строку служби фільтра і надійності О о 47040 його роботи Крім того, оснащення волокнистого матеріалу з обох сторін металевою сіткою дає можливість виготовляти фільтри двох типів, плоскі і півсферичні Водночас, металева сітка є нічим іншим як додатковим фільтрувальним елементом, що виконує роль попередньої очистки газу, запобігає пошкодженню фільтрувальної тканини грубими домішками, наприклад, стружкою Отож, внаслідок такого комплексного підходу виконується задача винаходу - створено новий вставний фільтр для очистки газів, установку якого можна здійснювати на діючих замірних газових дільницях, вкомплектованих лічильниками різних типів Суть винаходу пояснюється кресленням На фіг 1 - схематично зображено вставний фільтр для очистки газів, переріз На фіг 2- теж вид А Пристрій виконаний у вигляді кільцевого корпуса типу касета, який складається з двох склеєних між собою кілець 1 і 2, виготовлених із прокладочного матеріалу типу пароніт, між якими закріплений фільтрувальний матеріал у вигляді полотна 3, додатково обладнаний з обох сторін металевими сітками 4 і 5, ВІДПОВІДНО Встановлюють вставний фільтр для очистки газів таким чином В МІСЦІ запланованого встановлення вставного фільтра роз'єднують фланцеве з'єднання та виймають прокладку Потім, провівши очищення фланців, на місце прокладки встановлюють запропонований фільтр з попередньо змащеними ВІДПОВІДНОЮ змазкою паронітовими кільцями При цьому, фільтр виконує функцію прокладки Після фланці з'єднують між собою затискуючи фільтр Фільтр готовий до роботи ВидА Фіг. 2. Фіг. 1. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
