П’єзоелектричний перетворювач механічних величин
Номер патенту: 47073
Опубліковано: 11.01.2010
Автори: Сотула Жанна Василівна, Куницька Лариса Георгіївна, Шарапов Валерій Михайлович, Базіло Костянтин Вікторович
Формула / Реферат

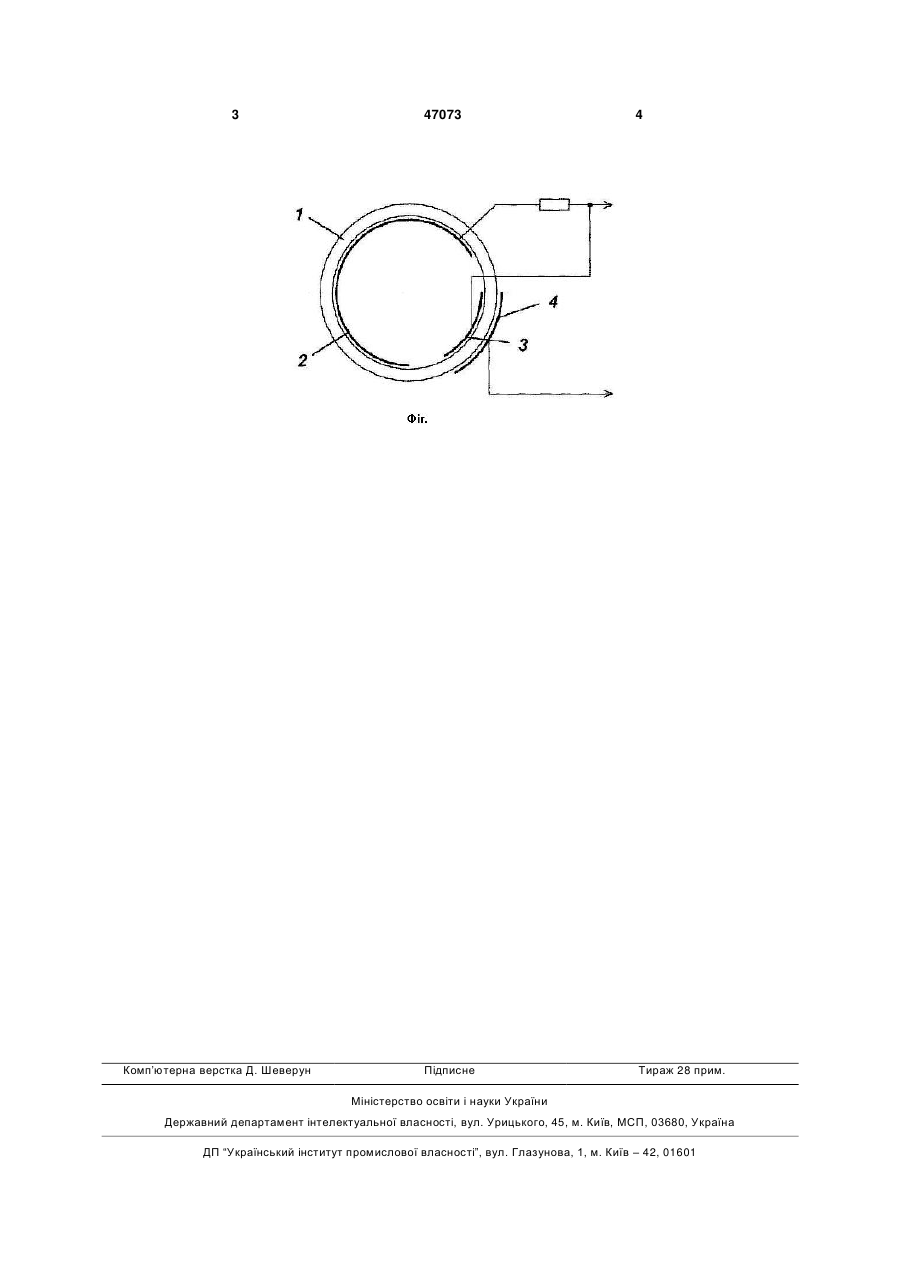

П'єзоелектричний перетворювач механічних величин, що містить порожнистий циліндричний п'єзоелемент з електродами, нанесеними на циліндричні поверхні п'єзоелемента, який відрізняється тим, що електроди виконані у вигляді трьох півциліндричних поверхонь, дві з яких розміщені на внутрішній поверхні п'єзоелемента, а третя - на зовнішній.
Текст
П'єзоелектричний перетворювач механічних величин, що містить порожнистий циліндричний п'єзоелемент з електродами, нанесеними на циліндричні поверхні п'єзоелемента, який відрізняється тим, що електроди виконані у вигляді трьох півциліндричних поверхонь, дві з яких розміщені на внутрішній поверхні п'єзоелемента, а третя - на зовнішній. (19) (21) u200909182 (22) 07.09.2009 (24) 11.01.2010 (46) 11.01.2010, Бюл.№ 1, 2010 р. (72) ШАРАПОВ ВАЛЕРІЙ МИХАЙЛОВИЧ, КУНИЦЬКА ЛАРИСА ГЕОРГІЇВНА, СОТУЛА ЖАННА ВАСИЛІВНА, БАЗІЛО КОСТЯНТИН ВІКТОРОВИЧ (73) ШАРАПОВ ВАЛЕРІЙ МИХАЙЛОВИЧ 3 Комп’ютерна верстка Д. Шеверун 47073 4 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPiezoelectric transformer of mechanical values
Автори англійськоюSharapov Valerii Mykhailovych, Kunytska Larysa Heorhiivna, Sotula Zhanna Vasylivna, Bazilo Kostiantyn Viktorovych
Назва патенту російськоюПьезоэлектрический преобразователь механических величин
Автори російськоюШарапов Валерий Михайлович, Куницкая Лариса Георгиевна, Сотула Жанна Васильевна, Базило Константин Викторович
МПК / Мітки
МПК: G01L 1/16, G01L 11/00
Мітки: механічних, величин, перетворювач, п'єзоелектричний
