П’єзоелектричний перетворювач механічних величин

Номер патенту: 47073

Опубліковано: 11.01.2010

Автори: Шарапов Валерій Михайлович, Куницька Лариса Георгіївна, Сотула Жанна Василівна, Базіло Костянтин Вікторович

МПК: G01L 1/16, G01L 11/00

Мітки: механічних, п'єзоелектричний, величин, перетворювач

Формула / Реферат:

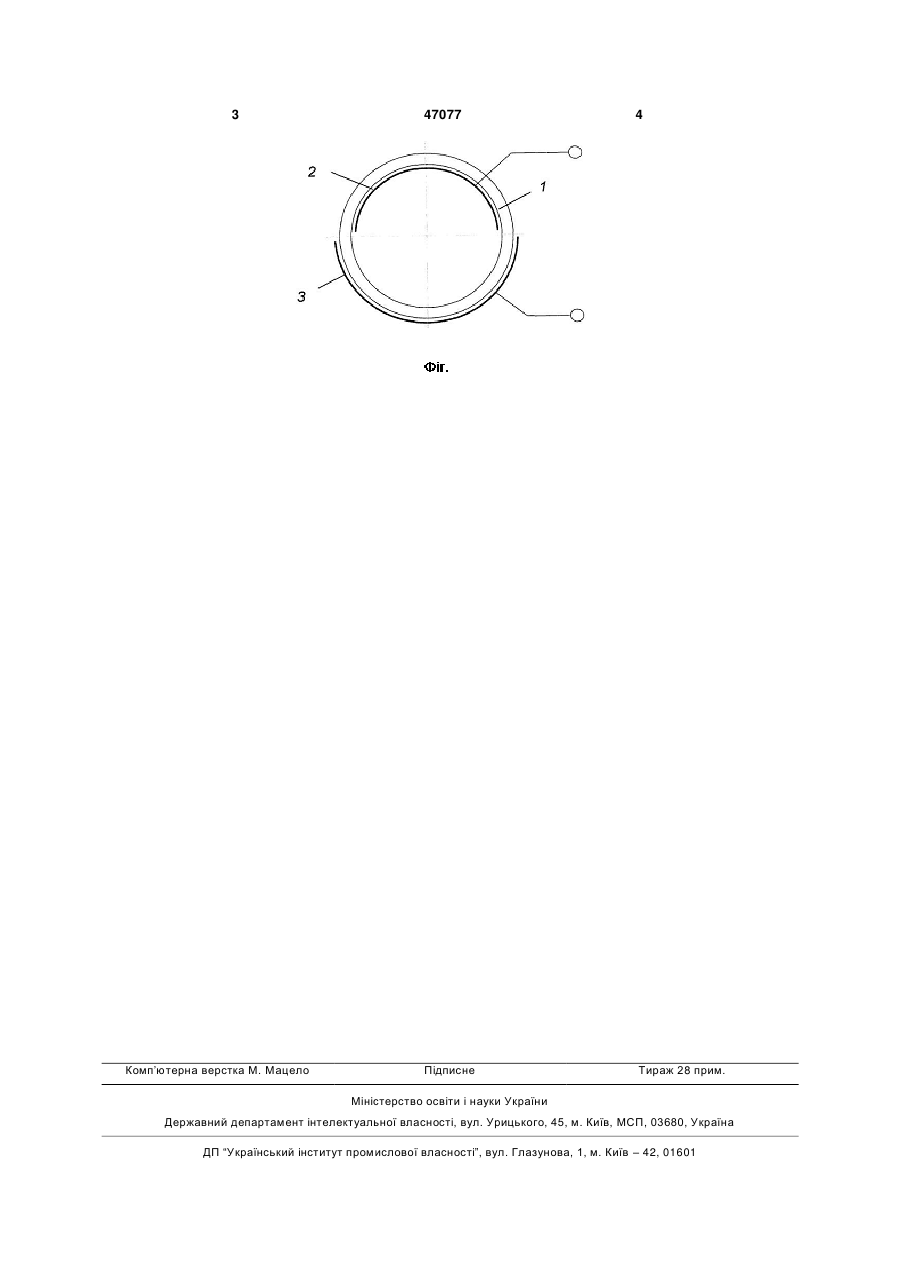

П'єзоелектричний перетворювач механічних величин, що містить порожнистий циліндричний п'єзоелемент з електродами, нанесеними на циліндричні поверхні п'єзоелемента, який відрізняється тим, що електроди виконані у вигляді трьох півциліндричних поверхонь, дві з яких розміщені на внутрішній поверхні п'єзоелемента, а третя - на зовнішній.

Номер патенту: 47076

Опубліковано: 11.01.2010

Автори: Сотула Жанна Василівна, Базіло Костянтин Вікторович, Шарапов Валерій Михайлович, Куницька Лариса Георгіївна

МПК: G01L 1/16, G01L 11/00

Мітки: перетворювач, величин, механічних, п'єзоелектричний

Формула / Реферат:

П'єзоелектричний перетворювач механічних величин, що містить порожнистий циліндричний п'єзоелемент з електродами, нанесеними на циліндричні поверхні п'єзоелемента, який відрізняється тим, що електроди виконані у вигляді двох півциліндричних поверхонь, що розташовані на внутрішній поверхні п'єзоелемента.

Номер патенту: 47075

Опубліковано: 11.01.2010

Автори: Базіло Костянтин Вікторович, Куницька Лариса Георгіївна, Сотула Жанна Василівна, Шарапов Валерій Михайлович

МПК: G01L 1/16, G01L 11/00

Мітки: величин, механічних, п'єзоелектричний, перетворювач

Формула / Реферат:

П'єзоелектричний перетворювач механічних величин, що містить порожнистий циліндричний п'єзоелемент з електродами, нанесеними на циліндричні поверхні п'єзоелемента, який відрізняється тим, що електроди виконані у вигляді двох напівциліндричних поверхонь, що розташовані на зовнішній поверхні п'єзоелемента.

Номер патенту: 30162

Опубліковано: 11.02.2008

Автори: Сотула Жанна Василівна, Шарапова Олена Валеріївна, Шарапов Валерій Михайлович

МПК: G01P 15/09, G01L 1/16

Мітки: механічних, п'єзоелектричний, величин, перетворювач

Формула / Реферат:

П'єзоелектричний перетворювач механічних величин, що містить дисковий п'єзоелемент з електродами у вигляді кілець і дисків та з'єднану з ним металеву пластину, який відрізняється тим, що на металевій пластині виконано заглиблення, діаметр якого dз більше діаметра dд дискового електрода dз>dд, один електрод у вигляді кільця з'єднаний з вихідним проводом перетворювача, другий - з загальним проводом схеми, до п'єзоелемента підключений також...

Номер патенту: 24811

Опубліковано: 10.07.2007

Автори: Шарапов Валерій Михайлович, Гуржій Андрій Миколайович, Сотула Жанна Василівна

МПК: G01L 1/16, G01P 15/09

Мітки: величин, механічних, перетворювач, п'єзоелектричний

Формула / Реферат:

П'єзоелектричний перетворювач механічних величин, який містить циліндричний п'єзоелемент з електродами і узгоджуючі підсилювачі, який відрізняється тим, що один електрод виконаний у вигляді циліндра на внутрішній циліндричній поверхні, чотири електроди - у вигляді гребінок, які розташовані на зовнішній циліндричній поверхні п'єзоелемента попарно, зубці яких направлено паралельно осі п'єзоелемента, при цьому для кожної пари електродів зубці...
