Електроізоляційний компаунд

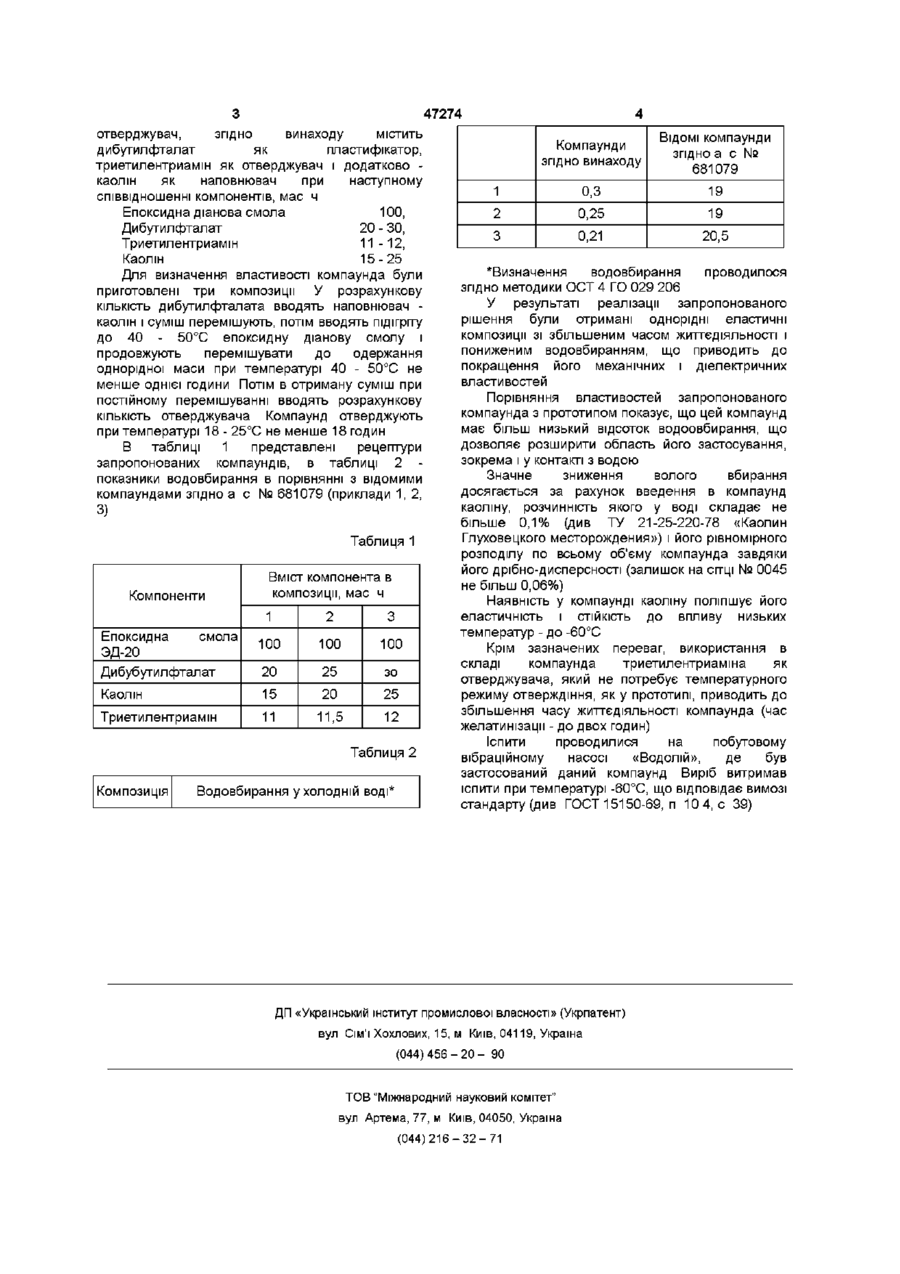

Електроізоляційний компаунд, що містить епоксидну діанову смолу, пластифікатор і отверджувач, який відрізняється тим, що містить дибутилфталат як пластифікатор, триетилентриамш як отверджувач і додатково каолін як наповнювач при наступному співвідношенні компонентів, мас ч епоксидна діанова смола 100 дибутилфталат 20 - ЗО триетилентриамш 11-12 каолін 15-25 Винахід відноситься до електроізоляційних матеріалів, а саме до одержання електроізоляційного компаунда на основі епоксидних діанових смол, модифікованих пластифікаторами Компаунд призначений для просочування і заливання різної апаратури з крупною арматурою просочування обмоток трансформаторів, статорів електродвигунів, дроселів, радіосхем, заливання конструкцій з різними матеріалами, що мають ВІДМІННІ коефіцієнти розширення і працюють у вологих середовищах, у тому числі і у контакті з водою ВІДОМІ просочувальні компаунди на основі епоксидної діанової смоли ЭД-16, у яких як розчинник використовується олігоефіракрилат МГФ-9 (наприклад компаунди марок ЭПК-4, ЭПК-6, ОСТ 4 ГО 054 213, с 232) і заливальний компаунд ЭЗК-6 на основі епоксидної діанової смоли, що включає в мас ч - епоксидну діанову смолу (100), олигоефіракрилат МГФ-9 (20), кварц мелений пиловидний (50 - 150), слюду мелену (10 - 40) і поліетилен поліамш (12 - 14) (див ОСТ 4 ГО 054 213, с 221, 222) Недоліком відомих компаундів є те, що вони не можуть бути використані при роботі в середовищі з високою вологістю і у контакті з водою Найбільш близьким до винаходу по сукупності ознак і одержуваному результату є електроізоляційний компаунд, що включає епоксидну діанову смолу, пластифікатор і ангідридний отверджувач, який містить етилтюетилметакрилат, як пластифікатор, і додатково - диметиланілін і перекис бензоілу при наступному співвідношенні компонентів, мас ч епоксидна діанова смола (100), етилтюетилметакрилат (10 - 15), ангідридний отверджувач (46 - 48), диметиланш (0,2 - 0,25), перекис бензоілу (1,0 - 1,5) (див А с СРСР № 681079, кл C08L63/02, 1973р) Недоліком цього компаунда є великий відсоток водовбирання (19 - 20%), що не дозволяє використовувати його в середовищах з високою вологістю і у контакті з водою Існує потреба створення універсального компаунда як для просочування, так і для заливання технічних виробів, що працюють у вологих середовищах і в контакті з водою В основу винаходу поставлена задача одержання електроізоляційного компаунда, у якому за рахунок введення нових інгредієнтів та їх вагових співвідношень значно знижується водовбирання, що приводить до поліпшення діелектричних властивостей компаунда і дозволяє використовувати його в контакті з водою і при низьких температурах Крім того, за рахунок використання каоліну як пластифікатора, підвищується еластичність компаунда, що приводить до підвищення надійності роботи виробів, оброблених таким компаундом Поставлена задача досягається тим, що електроізоляційний компаунд, який включає епоксидну діанову смолу, пластифікатор і 47274 отверджувач, згідно винаходу містить дибутилфталат як пластифікатор, триетилентриамш як отверджувач і додатково каолін як наповнювач при наступному співвідношенні компонентів, мас ч Епоксидна діанова смола 100, Дибутилфталат 20 - ЗО, Триетилентриамш 11 -12, Каолін 15-25 Для визначення властивості компаунда були приготовлені три композиції У розрахункову КІЛЬКІСТЬ дибутилфталата вводять наповнювач каолін і суміш перемішують, потім вводять підігріту до 40 - 50°С епоксидну діанову смолу і продовжують перемішувати до одержання однорідної маси при температурі 40 - 50°С не менше однієї години Потім В отриману суміш при постійному перемішуванні вводять розрахункову КІЛЬКІСТЬ отверджувача Компаунд стверджують при температурі 18 - 25°С не менше 18 годин В таблиці 1 представлені рецептури запропонованих компаундів, в таблиці 2 показники водовбирання в порівнянні з відомими компаундами згідно а с № 681079 (приклади 1, 2, 3) Таблиця 1 Компоненти Вміст компонента в композиції, мас ч 1 2 3 100 100 100 20 25 зо Каолін 15 20 25 Триетилентриамш 11 11,5 12 Епоксидна смола ЭД-20 Дибубутилфталат Таблиця 2 Композиція Водовбирання у холодній воді* Компаунди згідно винаходу ВІДОМІ компаунди 1 0,3 19 2 0,25 19 3 0,21 20,5 згідно а с № 681079 *Визначення водовбирання проводилося згідно методики ОСТ 4 ГО 029 206 У результаті реалізації запропонованого рішення були отримані однорідні еластичні композиції зі збільшеним часом ЖИТТЄДІЯЛЬНОСТІ І пониженим водовбиранням, що приводить до покращення його механічних і діелектричних властивостей Порівняння властивостей запропонованого компаунда з прототипом показує, що цей компаунд має більш низький відсоток водоовбирання, що дозволяє розширити область його застосування, зокрема і у контакті з водою Значне зниження волого вбирання досягається за рахунок введення в компаунд каоліну, розчинність якого у воді складає не більше 0,1% (див ТУ 21-25-220-78 «Каолин Глуховецкого месторождения») і його рівномірного розподілу по всьому об'єму компаунда завдяки його дрібно-дисперсності (залишок на СІТЦІ № 0045 не більш 0,06%) Наявність у компаунді каоліну поліпшує його еластичність і СТІЙКІСТЬ ДО впливу низьких температур - до -60°С Крім зазначених переваг, використання в складі компаунда триетилентриамша як отверджувача, який не потребує температурного режиму отверждшня, як у прототипі, приводить до збільшення часу ЖИТТЄДІЯЛЬНОСТІ компаунда (час желатинізації - до двох годин) Іспити проводилися на побутовому вібраційному насосі «Водолій», де був застосований даний компаунд Виріб витримав іспити при температурі -60°С, що відповідає вимозі стандарту (див ГОСТ 15150-69, п 10 4, с 39) ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
