Гранулятор
Номер патенту: 47275
Опубліковано: 25.01.2010
Автори: Корнієнко Ярослав Микитович, Гатілов Костянтин Олександрович
Формула / Реферат
1. Гранулятор, що містить вертикальний корпус, всередині якого розташована циркуляційна вставка, обертовий відбійник, газорозподільний пристрій та розпилювач, який відрізняється тим, що газорозподільний пристрій виконаний конічної форми.
2. Гранулятор за п. 1, який відрізняється тим, що газорозподільний пристрій виконаний з можливістю регулювання коефіцієнта вільного перетину j.
Текст

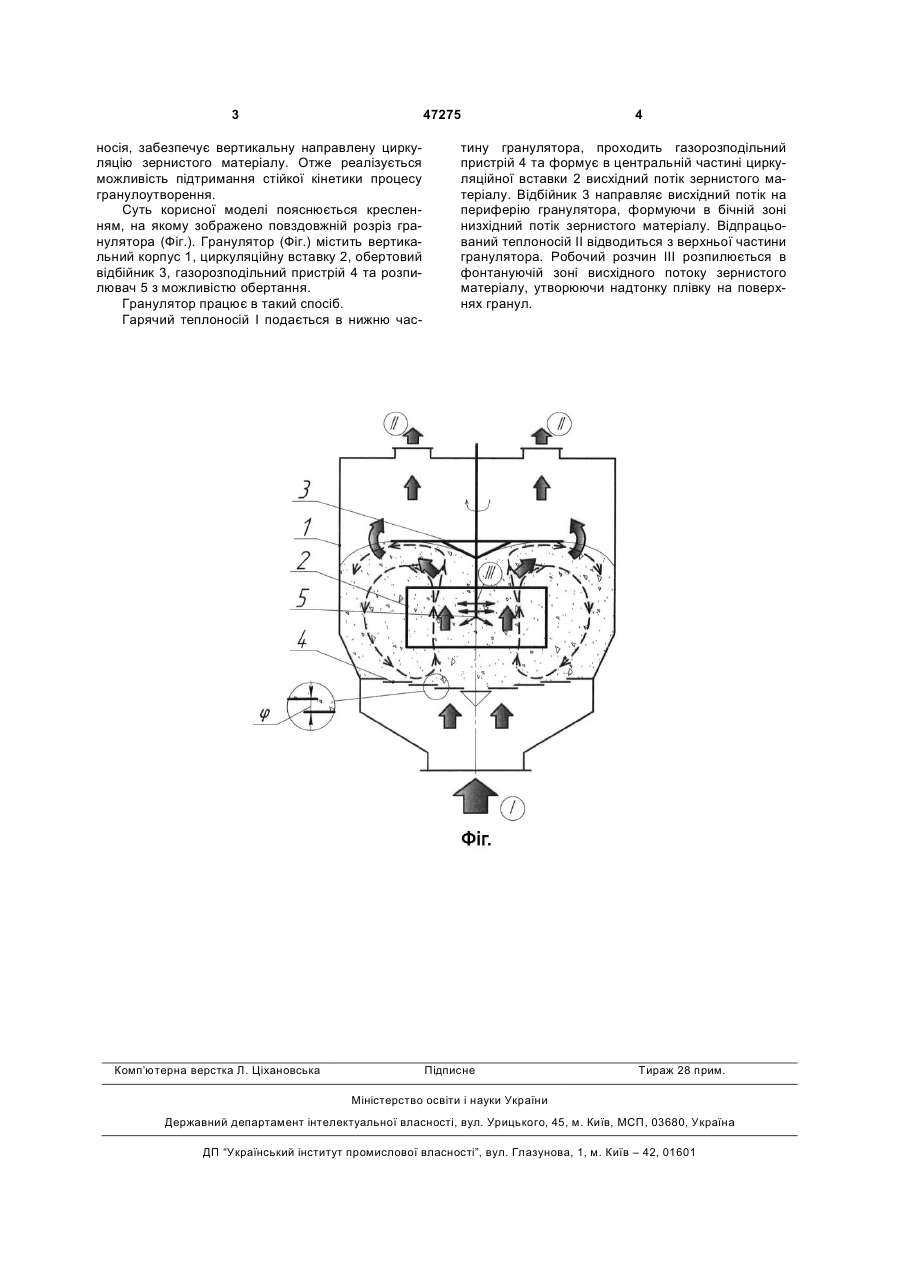

1. Гранулятор, що містить вертикальний корпус, всередині якого розташована циркуляційна вставка, обертовий відбійник, газорозподільний пристрій та розпилювач, який відрізняється тим, що газорозподільний пристрій виконаний конічної форми. 2. Гранулятор за п. 1, який відрізняється тим, що газорозподільний пристрій виконаний з можливістю регулювання коефіцієнта вільного перетину j. (19) (21) u200907683 (22) 21.07.2009 (24) 25.01.2010 (46) 25.01.2010, Бюл.№ 2, 2010 р. (72) КОРНІЄНКО ЯРОСЛАВ МИКИТОВИЧ, ГАТІЛОВ КОСТЯНТИН ОЛЕКСАНДРОВИЧ (73) НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ "КИЇВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ" 3 47275 носія, забезпечує вертикальну направлену циркуляцію зернистого матеріалу. Отже реалізується можливість підтримання стійкої кінетики процесу гранулоутворення. Суть корисної моделі пояснюється кресленням, на якому зображено повздовжній розріз гранулятора (Фіг.). Гранулятор (Фіг.) містить вертикальний корпус 1, циркуляційну вставку 2, обертовий відбійник 3, газорозподільний пристрій 4 та розпилювач 5 з можливістю обертання. Гранулятор працює в такий спосіб. Гарячий теплоносій I подається в нижню час Комп’ютерна верстка Л. Ціхановська 4 тину гранулятора, проходить газорозподільний пристрій 4 та формує в центральній частині циркуляційної вставки 2 висхідний потік зернистого матеріалу. Відбійник 3 направляє висхідний потік на периферію гранулятора, формуючи в бічній зоні низхідний потік зернистого матеріалу. Відпрацьований теплоносій II відводиться з верхньої частини гранулятора. Робочий розчин III розпилюється в фонтануючій зоні висхідного потоку зернистого матеріалу, утворюючи надтонку плівку на поверхнях гранул. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюGranulator
Автори англійськоюKorniienko Yaroslav Mykytovych, Hatilov Kostiantyn Oleksandrovych
Назва патенту російськоюГранулятор
Автори російськоюКорниенко Ярослав Никитич, Гатилов Константин Александрович
МПК / Мітки
МПК: B02C 19/00
Мітки: гранулятор
