Канатоведучий шків
Номер патенту: 47276
Опубліковано: 25.01.2010
Автори: Бондарєв Сергій Валентинович, Горбатенко Юрій Павлович
Формула / Реферат
Канатоведучий шків, що містить маточину, диск, обід з рівчаком і ребордами, який відрізняється тим, що в тангенційній площині по всьому периметру шківа рівчак з ребордами виконані у вигляді хвилястої канавки, яка складається із плавно з'єднаних між собою опуклих і ввігнутих ділянок, окреслених радіусом, рівним або більшим за радіус канатоведучого шківа, та центральним кутом сектора ділянки, рівним або меншим двох кутів відхилення дотичної до колової осі канавки від площини обертання шківа.
Текст

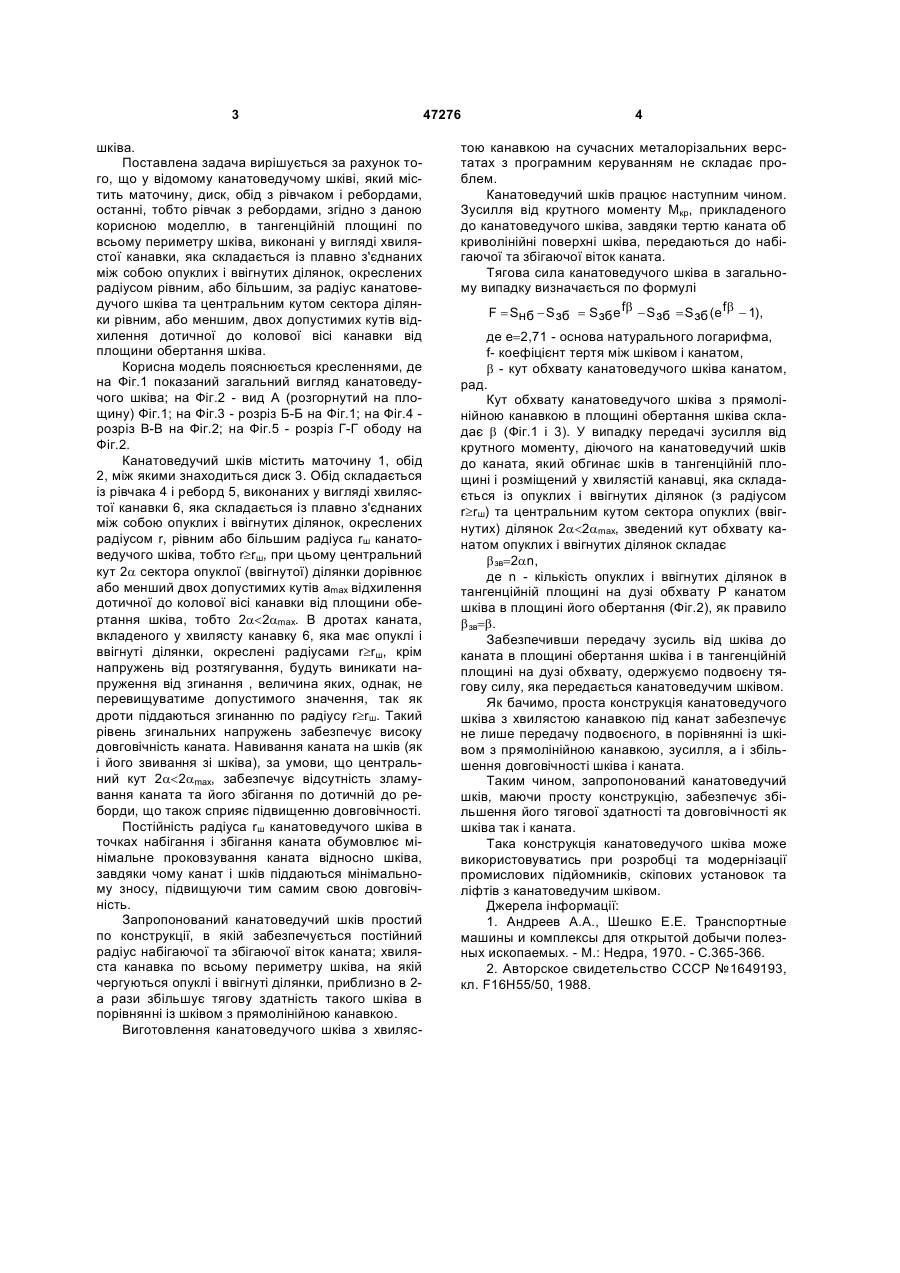

Канатоведучий шків, що містить маточину, диск, обід з рівчаком і ребордами, який відрізня 3 шківа. Поставлена задача вирішується за рахунок того, що у відомому канатоведучому шківі, який містить маточину, диск, обід з рівчаком і ребордами, останні, тобто рівчак з ребордами, згідно з даною корисною моделлю, в тангенційній площині по всьому периметру шківа, виконані у вигляді хвилястої канавки, яка складається із плавно з'єднаних між собою опуклих і ввігнутих ділянок, окреслених радіусом рівним, або більшим, за радіус канатоведучого шківа та центральним кутом сектора ділянки рівним, або меншим, двох допустимих кутів відхилення дотичної до колової вісі канавки від площини обертання шківа. Корисна модель пояснюється кресленнями, де на Фіг.1 показаний загальний вигляд канатоведучого шківа; на Фіг.2 - вид А (розгорнутий на площину) Фіг.1; на Фіг.3 - розріз Б-Б на Фіг.1; на Фіг.4 розріз В-В на Фіг.2; на Фіг.5 - розріз Г-Г ободу на Фіг.2. Канатоведучий шків містить маточину 1, обід 2, між якими знаходиться диск 3. Обід складається із рівчака 4 і реборд 5, виконаних у вигляді хвилястої канавки 6, яка складається із плавно з'єднаних між собою опуклих і ввігнутих ділянок, окреслених радіусом r, рівним або більшим радіуса rш канатоведучого шківа, тобто r³rш, при цьому центральний кут 2a сектора опуклої (ввігнутої) ділянки дорівнює або менший двох допустимих кутів аmах відхилення дотичної до колової вісі канавки від площини обертання шківа, тобто 2a
ДивитисяДодаткова інформація
Назва патенту англійськоюTraction sheave
Автори англійськоюBondarev Serhii Valentynovych, Horbatenko Yurii Pavlovych
Назва патенту російськоюКанатоведущий шкив
Автори російськоюБондарев Сергей Валентинович, Горбатенко Юрий Павлович
МПК / Мітки
МПК: F16H 55/36
Мітки: канатоведучий, шків
